Clamp clip 2056, H-foot, single, metal pressure trough, A4 8 | 12 | 3

Clamp clip 2056, H-foot, single, metal pressure trough, A4

Brt. art. 1188521 | EAN 4012197416065

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

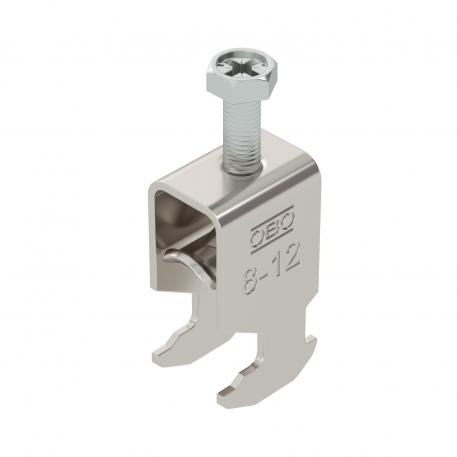

Clamp clip with hammerhead foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width of 16–17 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	1,5 mm
Dimenzija	8-12mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	nehrđajući čelik 1.4571

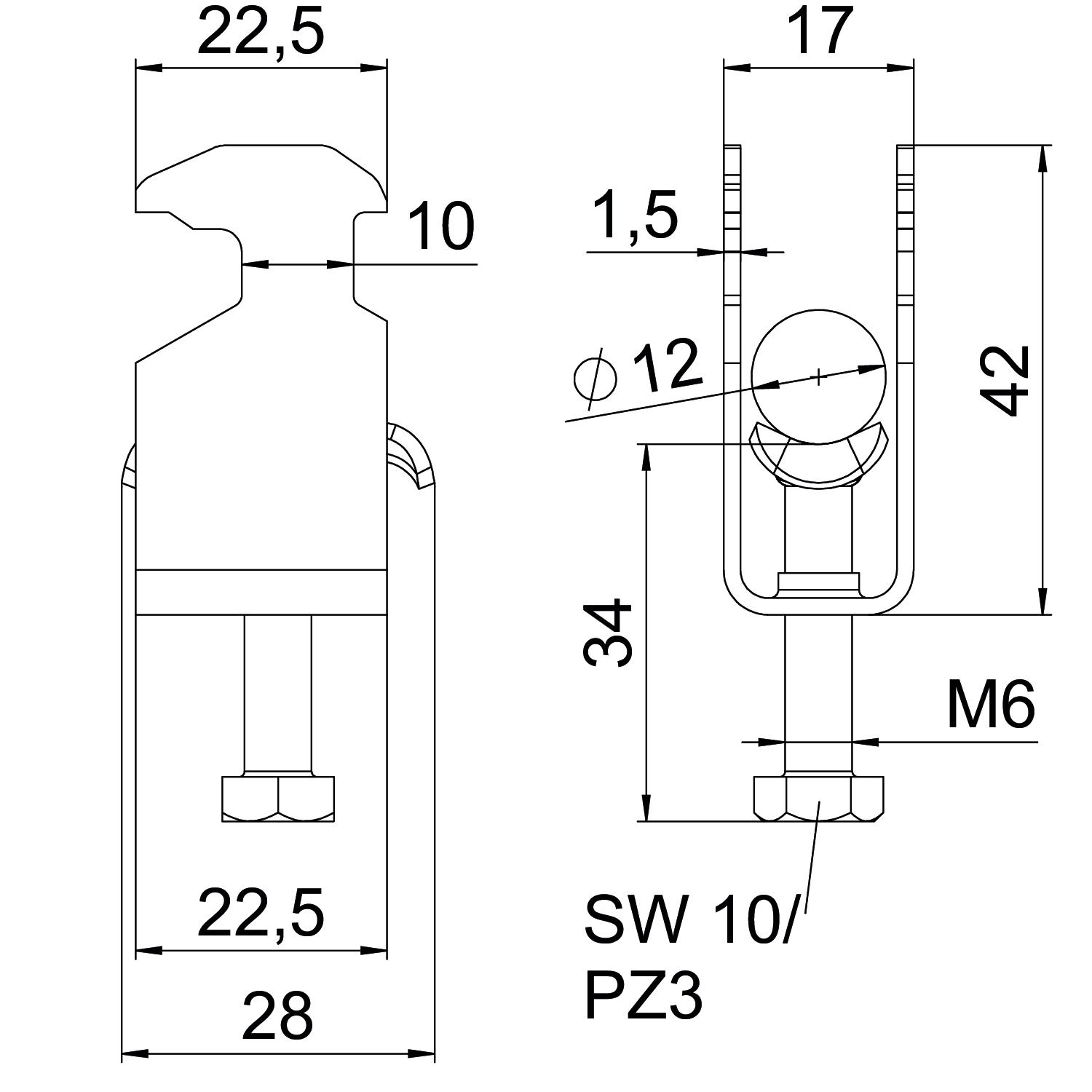

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	42 mm
Mjera L	34 mm

Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Očuvanje funkcije	da
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Širina	17 mm
Širina utora	10 mm
Visina	42 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Komada	100 Komada
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Komada	100 Komada
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Komada	100 Komada
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Komada	100 Komada
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Komada	100 Komada
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Komada	100 Komada
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Komada	100 Komada
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Komada	100 Komada
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Komada	100 Komada
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Komada	100 Komada
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Komada	50 Komada
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Komada	25 Komada
