Clamp clip 2056, H-foot, single, metal pressure trough, A4 40 | 46 | 5

Clamp clip 2056, H-foot, single, metal pressure trough, A4

Brt. art. 1188539 | EAN 4012197416126

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

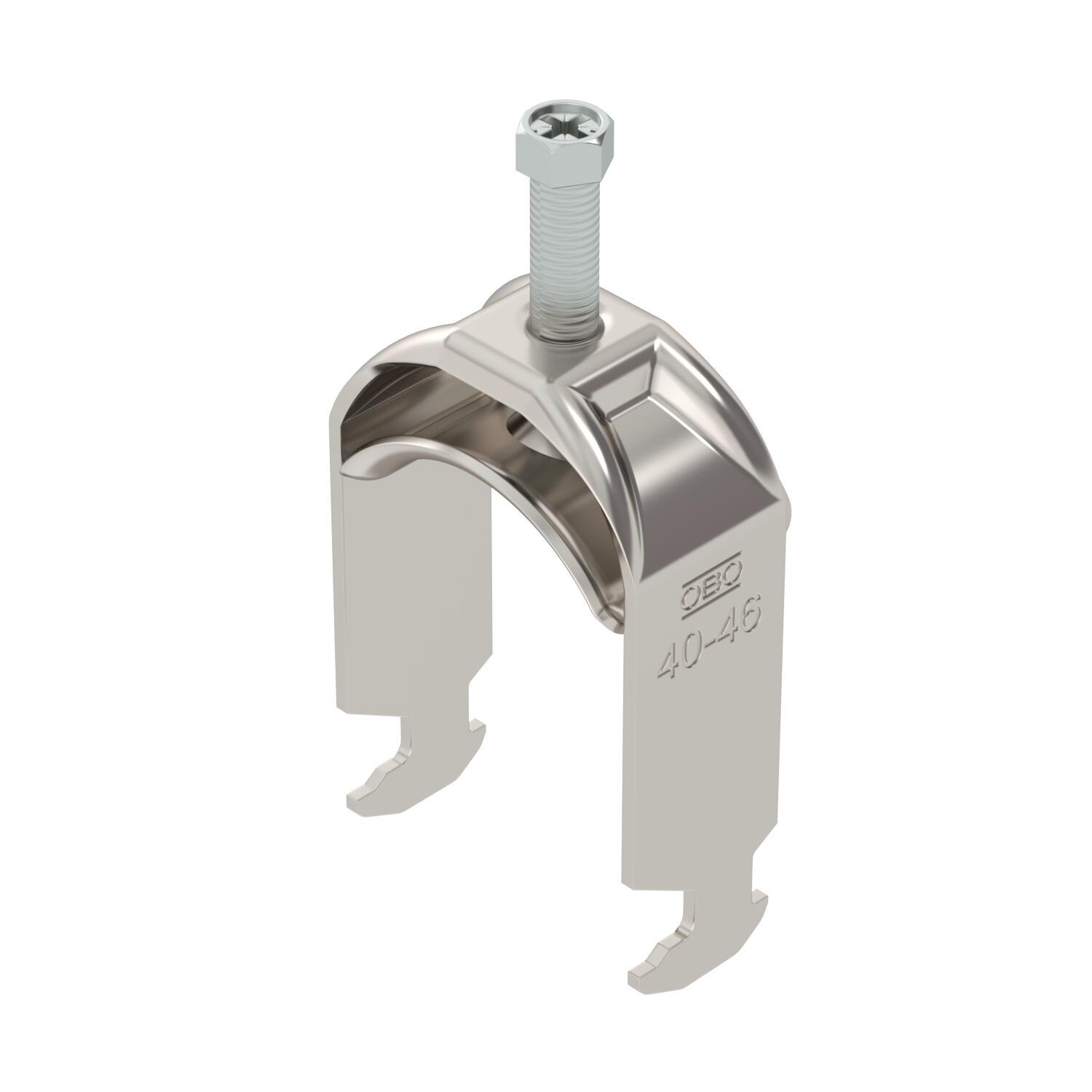

Clamp clip with hammerhead foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width of 16–17 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	nehrđajući čelik 1.4571

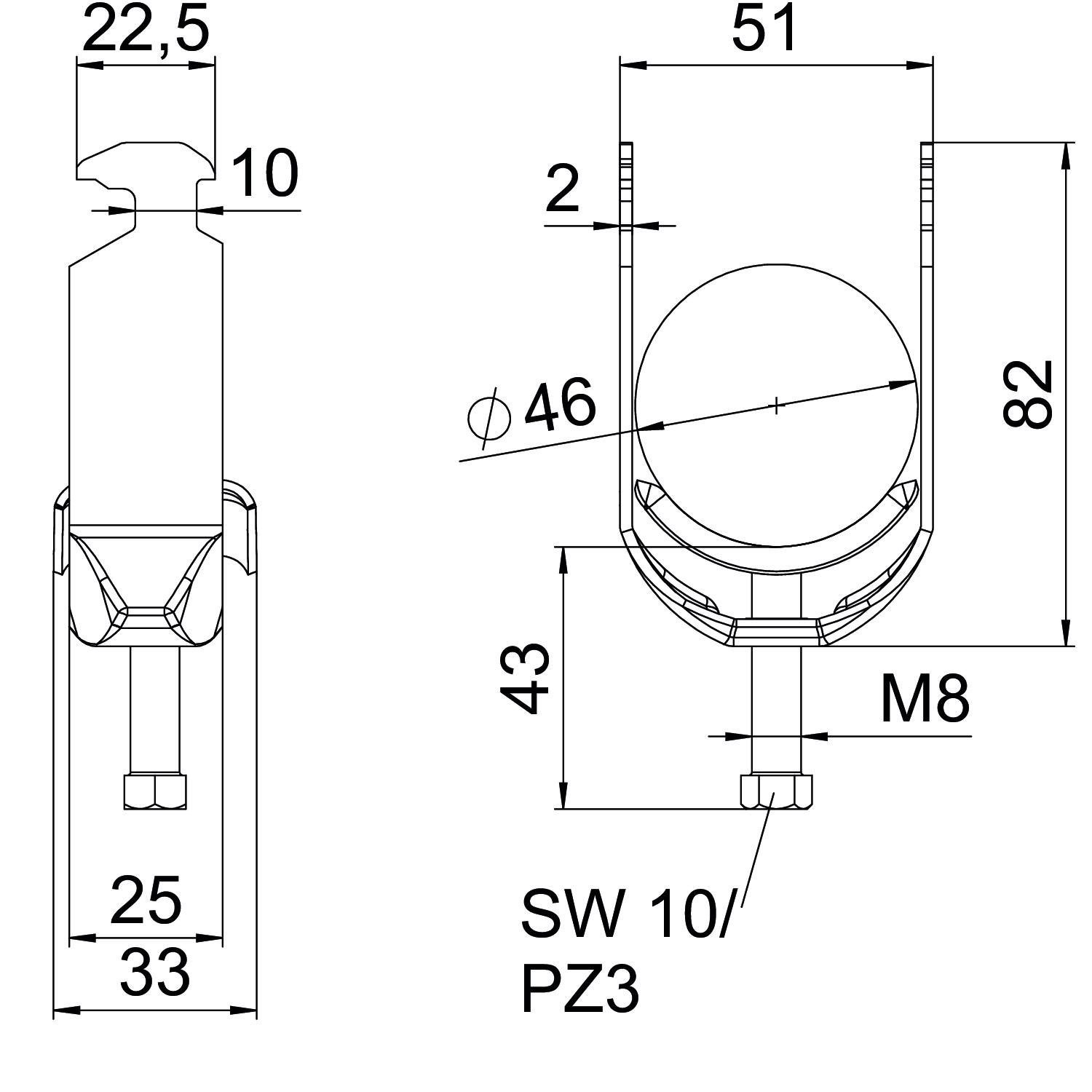

Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8
Mjera H	82 mm
Mjera L	43 mm

Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Očuvanje funkcije	da
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Širina	51 mm
Širina utora	10 mm
Visina	82 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Komada	100 Komada
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Komada	100 Komada
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Komada	100 Komada
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Komada	100 Komada
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Komada	100 Komada
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Komada	100 Komada
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Komada	100 Komada
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Komada	100 Komada
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Komada	100 Komada
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Komada	100 Komada
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Komada	50 Komada
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Komada	25 Komada
