Obujmica 2056, H-kopča, 1-struka, metalna pričvrsna pločica, A4 28 | 34 | 3

Obujmica 2056, H-kopča, 1-struka, metalna pričvrsna pločica, A4

Brt. art. 1188533 | EAN 4012197416102

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

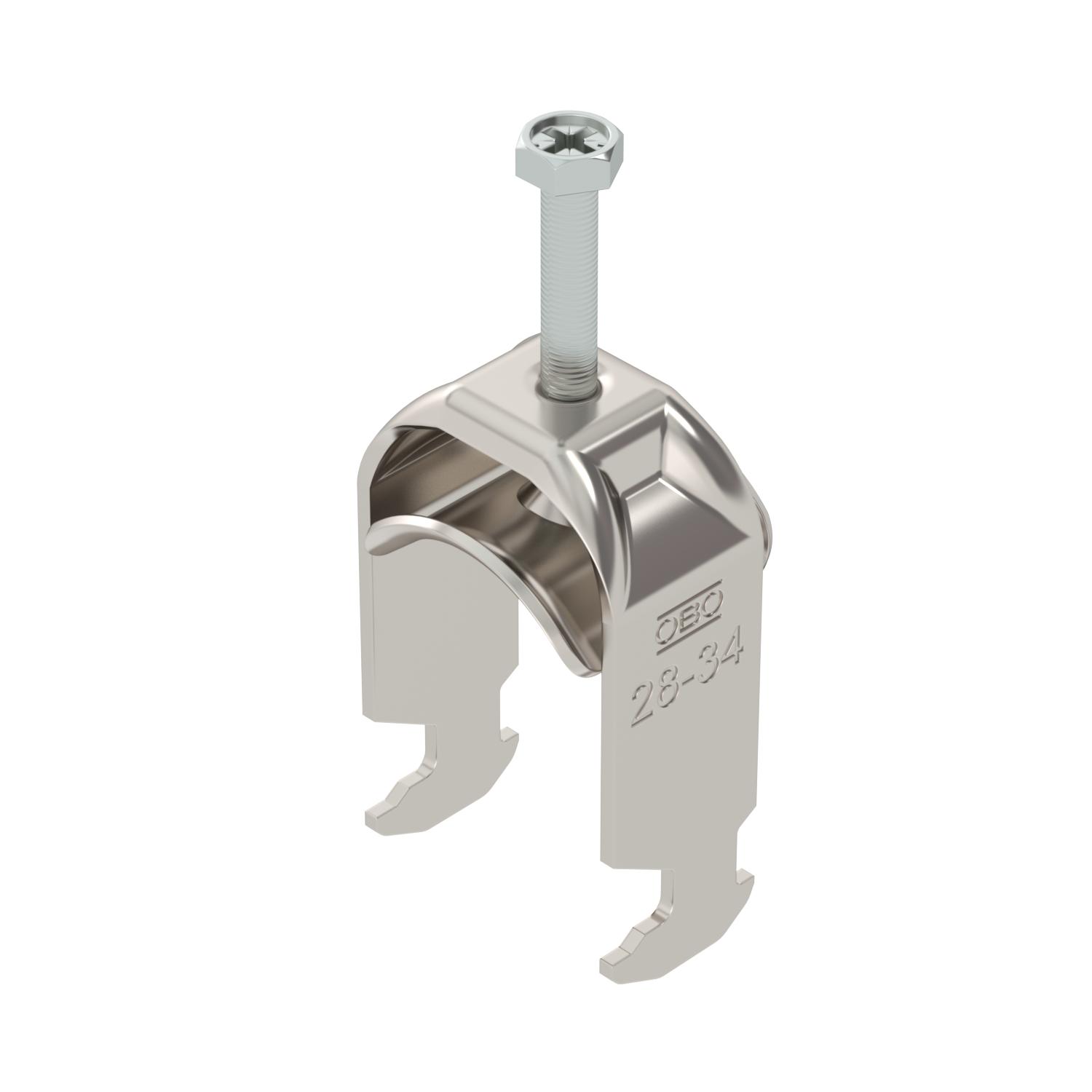

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu ugradnju jednog pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za ugradnju u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,4793 kg CO2e / 1 Komad
Debljina lima	2 mm
Dimenzija	28-34mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Maks. Zakretni moment	3 Nm
Materijal	nehrđajući čelik 1.4571

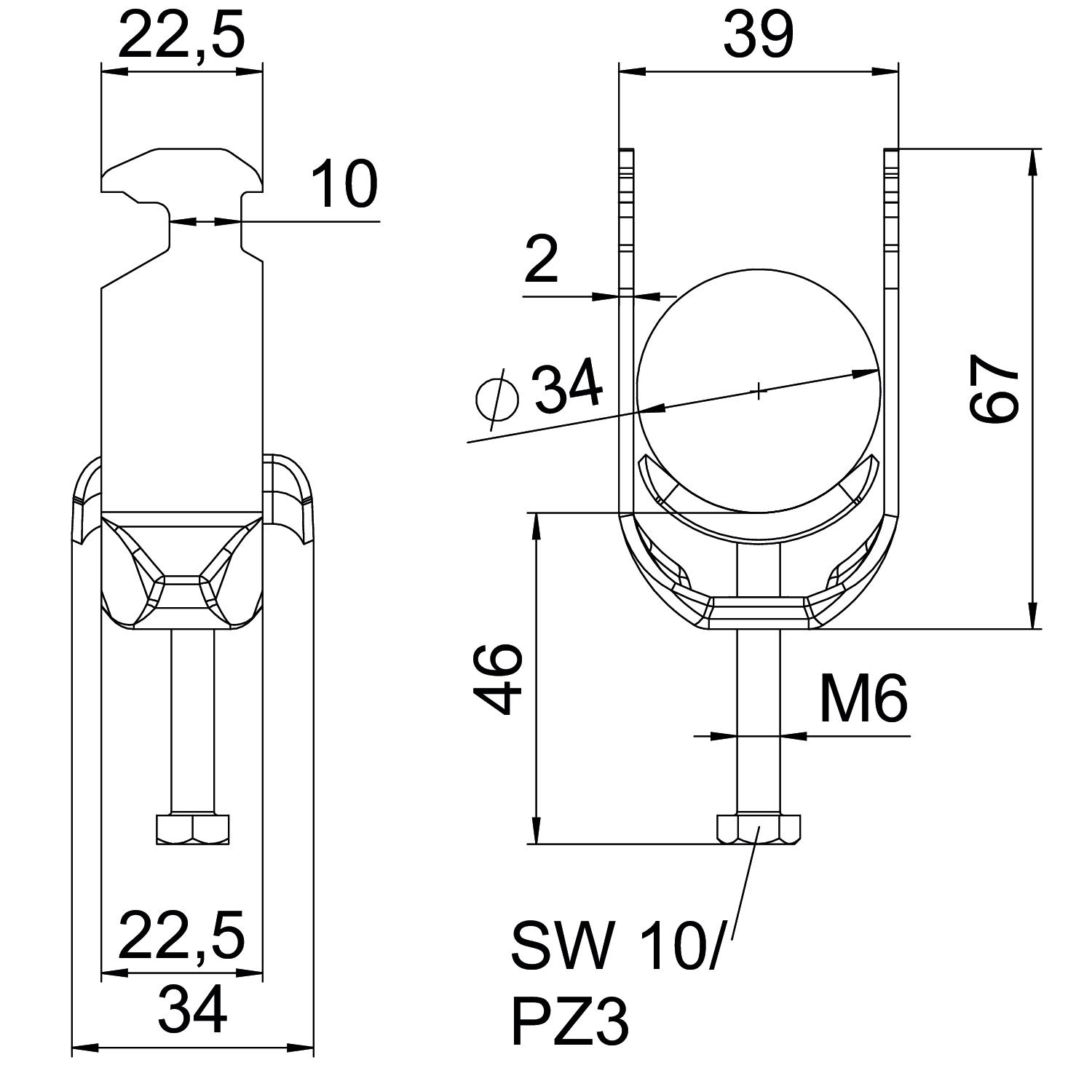

Mjera A	22,5 mm
Mjera B	39 mm
Mjera C	34 mm
Mjera G (mm)	M6
Mjera H	67 mm

Mjera L	46 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M6
Očuvanje funkcije	da
Područje zatezanja D maks.	34 mm
Područje zatezanja D min.	28 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Širina	39 mm
Širina utora	10 mm
Visina	67 mm
za maks. promjere cijevi	34 mm
za min. promjere cijevi	28 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-M-12 A4	8 mm	12 mm	3 Nm	1188521	Komada	100 Komada
BS-H1-M-16 A4	12 mm	16 mm	3 Nm	1188523	Komada	100 Komada
BS-H1-M-22 A4	16 mm	22 mm	3 Nm	1188527	Komada	100 Komada
BS-H1-M-28 A4	22 mm	28 mm	3 Nm	1188530	Komada	100 Komada
BS-H1-M-34 A4	28 mm	34 mm	3 Nm	1188533	Komada	100 Komada
BS-H1-M-40 A4	34 mm	40 mm	3 Nm	1188536	Komada	100 Komada
BS-H1-M-46 A4	40 mm	46 mm	5 Nm	1188539	Komada	100 Komada
BS-H1-M-52 A4	46 mm	52 mm	5 Nm	1188541	Komada	100 Komada
BS-H1-M-58 A4	52 mm	58 mm	5 Nm	1188545	Komada	100 Komada
BS-H1-M-64 A4	58 mm	64 mm	5 Nm	1188548	Komada	100 Komada
BS-H1-M-70 A4	64 mm	70 mm	5 Nm	1188551	Komada	50 Komada
BS-H1-M-76 A4	70 mm	76 mm	5 Nm	1188554	Komada	25 Komada
