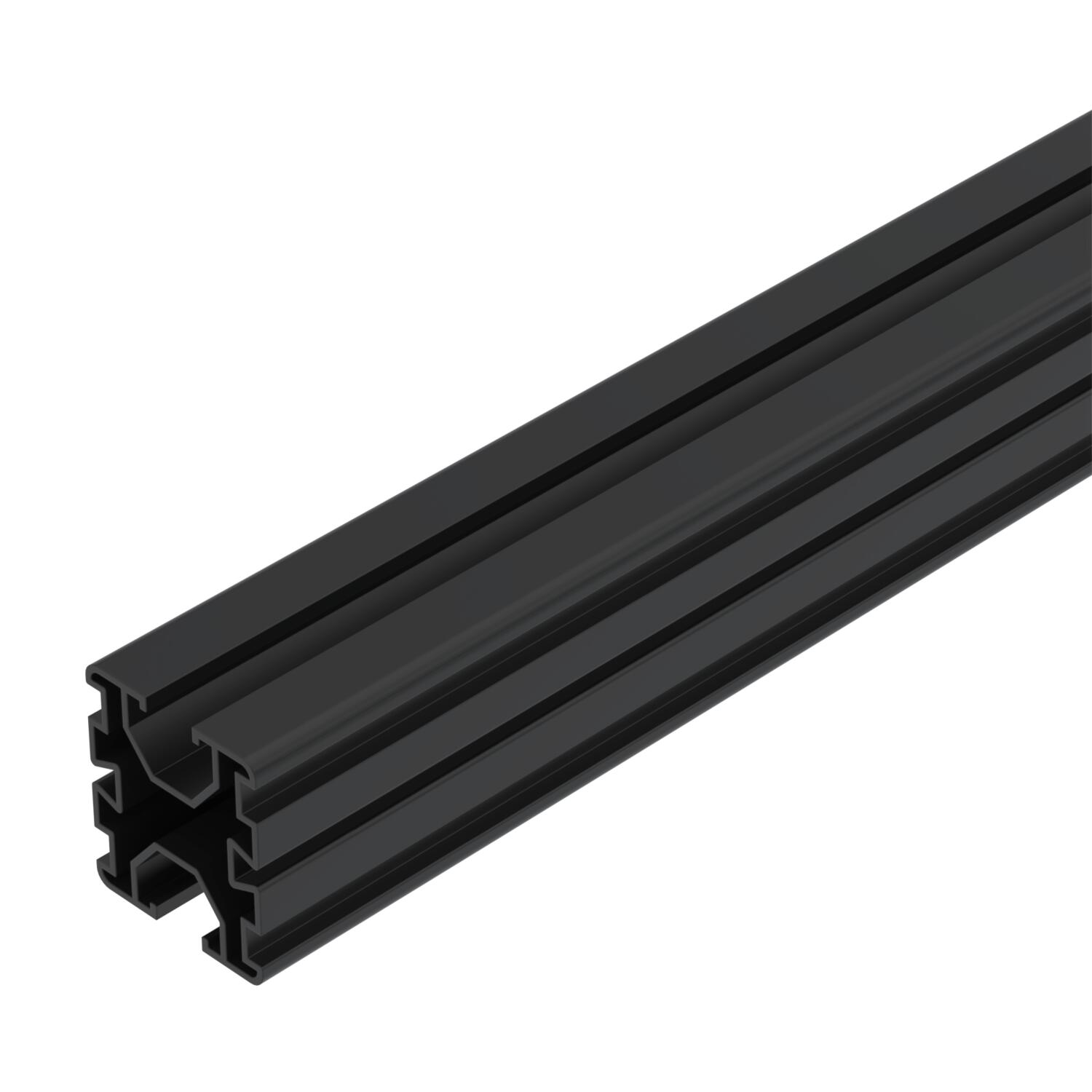

Support profile for PV module mounting

Brt. art. 5900412 | EAN 4012197381578

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

Support profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.

Tehnički podaci

Tehnički podaci

Boja	crna; RAL 9004
Duljina	4700 mm
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Materijal	Aluminij

Moment otpora naprezanja Wx	3680 mm³
Moment otpora naprezanja Wy	3760 mm³
Površina	eloksiran
Širina	40 mm
Visina	45 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
TP 45 2350 ALU	2350 mm	5900405	Komada	4 Komada
TP 45 4700 ALU	4700 mm	5900410	Komada	4 Komada
TP 45 4700 ALU S	4700 mm	5900412	Komada	4 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.

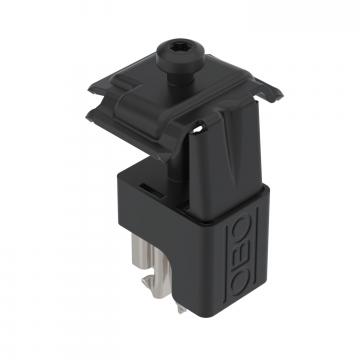

Univerzalna stezaljka za FN montažu modula	KLU A2 S	5901012	Komada	20 Komada

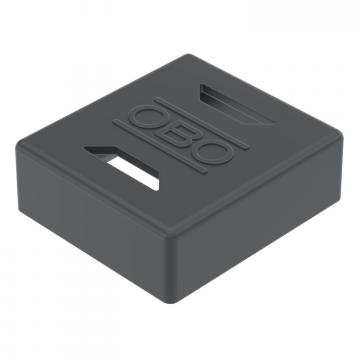

Završna kapica nosivog profila	EK 45 S	5901720	Komada	20 Komada
Uzdužni konektor za nosivi profil TP	LV 45 DD	5901210	Komada	20 Komada
Križni konektor za TP potporne profile.	KV 45 DD	5901250	Komada	20 Komada
Stezaljka za uzemeljenje za FN sustave za montažu	249 PV10 6-50V2A	5051520	Komada	8 Komada
