Profil nosača za montažu FN modula
Brt. art. 5900410 | EAN 4012197368623
- Opis proizvoda
-
Opis proizvodaNosivi profil za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov u kombinaciji s univerzalnim postoljem Uni Base i kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na postolje s pomoću Unibase AMP adaptera. Montaža na kosi krov u kombinaciji s univerzalnim krovnim kukama DHU. Uskočno pričvršćivanje profila na krovne kuke. Vijčani spoj više nosećih profila s uzdužnom spojnicom LV 45 i poprečnom spojnicom KV 45.
-
- Tehnički podaci
-
Tehnički podaci

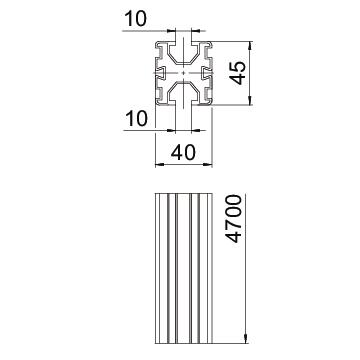

Boja srebrna Dimenzija 40x45x4700 Duljina 4700 mm Kabelski kanal integrirani ne Kabelski kanal kao opcija ne Materijal Aluminij Moment otpora naprezanja Wx 3680 mm³ Moment otpora naprezanja Wy 3760 mm³ Površina neizoliran Širina 40 mm Visina 45 mm - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalna stezaljka za FN montažu modula
KLU A2 5901010 20 Komada
Završna kapica nosivog profila
EK 45 G 5901722 20 Komada
Uzdužni konektor za nosivi profil TP
LV 45 DD 5901210 20 Komada
Križni konektor za TP potporne profile.
KV 45 DD 5901250 20 Komada
Stezaljka za uzemeljenje za FN sustave za montažu
249 PV10 6-50V2A 5051520 8 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Vijak s čekić maticom za montažu FN modula
SKS HM A2 5901850 20 Komada - Preuzimanja
-
Podatkovni list TP 45 4700 ALU / 5900410 , 0.16MB , pdfREACH Izjava o sukladnosti TP 45 4700 ALU / 5900410 , 0.12MB , pdfRoHS Izjava o sukladnosti TP 45 4700 ALU / 5900410 , 0.13MB , pdfUpute za montažu PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfUpute za montažu PV mounting systems for pitched roofs , 4.03MB , pdfUpute za montažu PV mounting systems Magic PV Flat Pro , 5.39MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
