Profil nosača za montažu FN modula 2350 |

Profil nosača za montažu FN modula

Brt. art. 5900405 | EAN 4012197368654

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

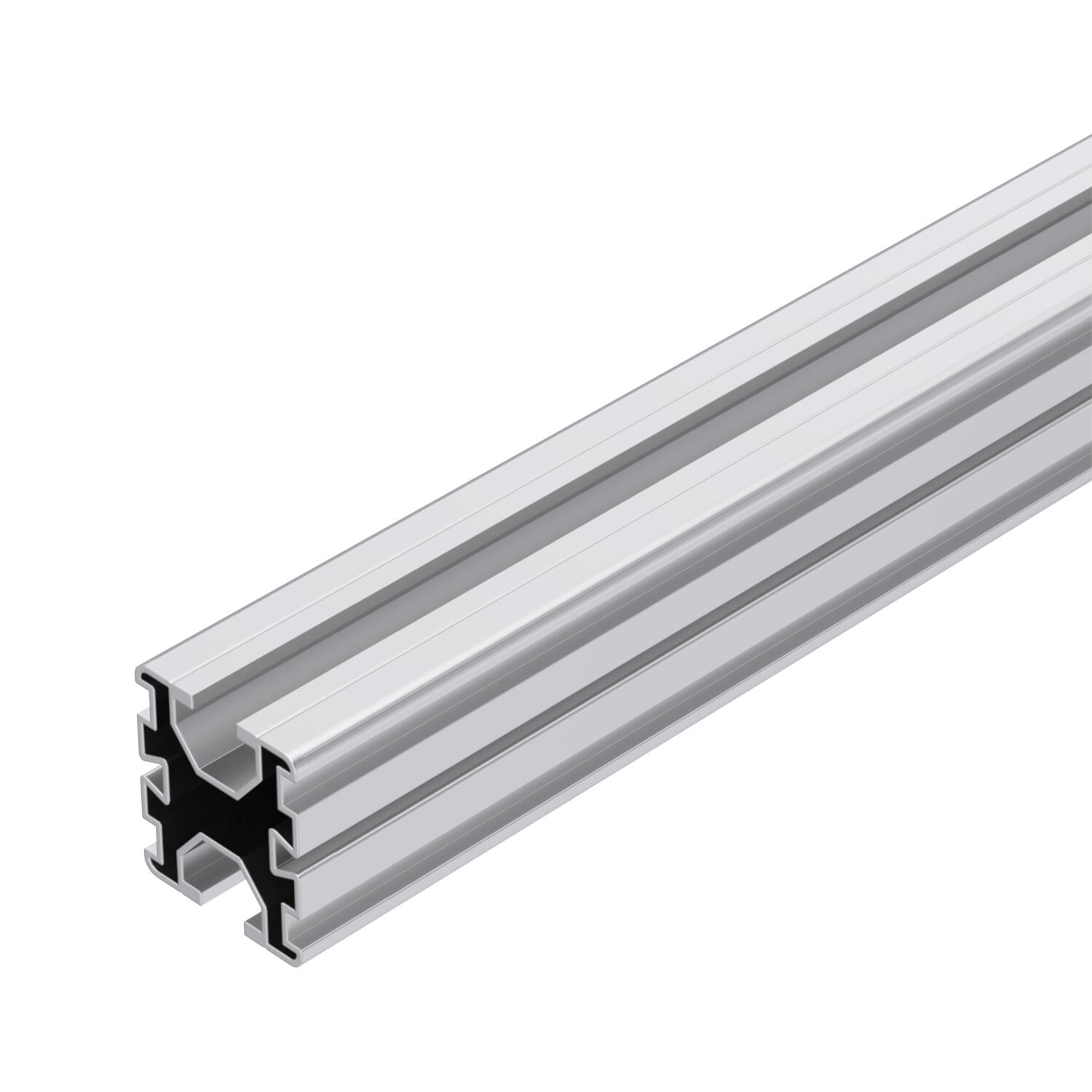

Nosivi profil za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov vrši se u kombinaciji s univerzalnim stalkom UniBase te kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na stalak vrši se pomoću adaptera UniBase AMP. Montaža na kosi krov izvodi se u kombinaciji s univerzalnim krovnim kukama DHU. Uskočno se pričvršćuje profil na krovne kuke. Vijčani spoj više nosivih profila omogućuje se uzdužnom spojnicom LV 45 i križnom spojnicom KV 45. Profil ima obostrani utor od 10 mm za prihvat kliznih matica i univerzalnih stezaljki za uzemljenje.

Tehnički podaci

Tehnički podaci

Boja	srebrna

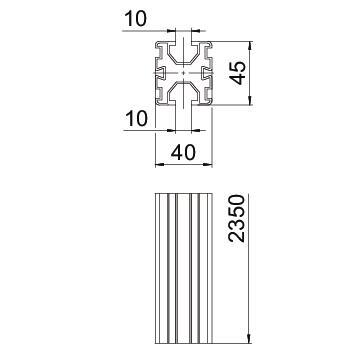

Dimenzija	40x45x2350
Duljina	2350 mm
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Materijal	Aluminij

Moment otpora naprezanja Wx	3680 mm³
Moment otpora naprezanja Wy	3760 mm³
Površina	neizoliran
Širina	40 mm
Visina	45 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
TP 45 2350 ALU	2350 mm	5900405	Komada	4 Komada
TP 45 4700 ALU	4700 mm	5900410	Komada	4 Komada
TP 45 4700 ALU S	4700 mm	5900412	Komada	4 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Univerzalna stezaljka za FN montažu modula	KLU A2	5901010	Komada	20 Komada

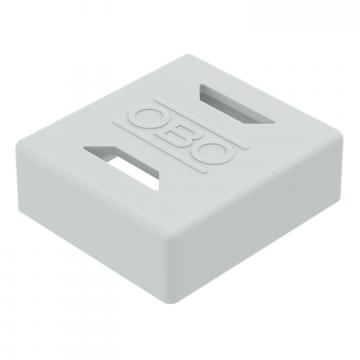

Završna kapica nosivog profila	EK 45 G	5901722	Komada	20 Komada

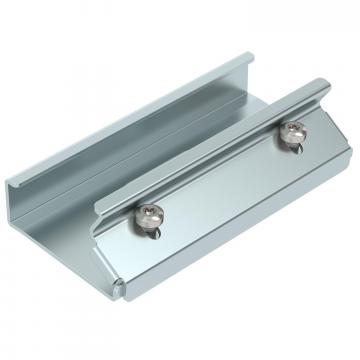

Uzdužni konektor za nosivi profil TP	LV 45 DD	5901210	Komada	20 Komada

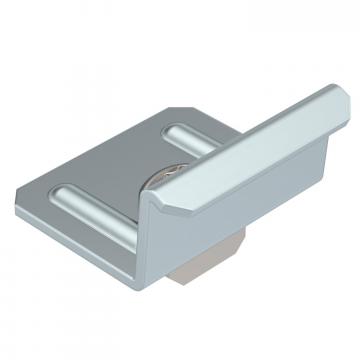

Križni konektor za TP potporne profile.	KV 45 DD	5901250	Komada	20 Komada

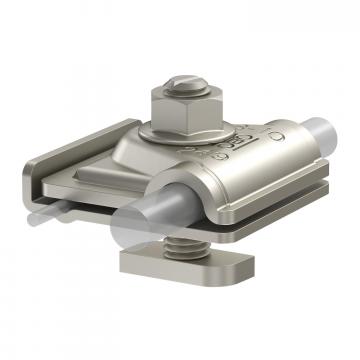

Stezaljka za uzemeljenje za FN sustave za montažu	249 PV10 6-50V2A	5051520	Komada	8 Komada
