Obujmica tip 2056, W-kopča 2-struka, s plastičnom pričvrsnom pločicom FT 46 | 52 | 5

Obujmica tip 2056, W-kopča 2-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1187745 | EAN 4012196854561

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

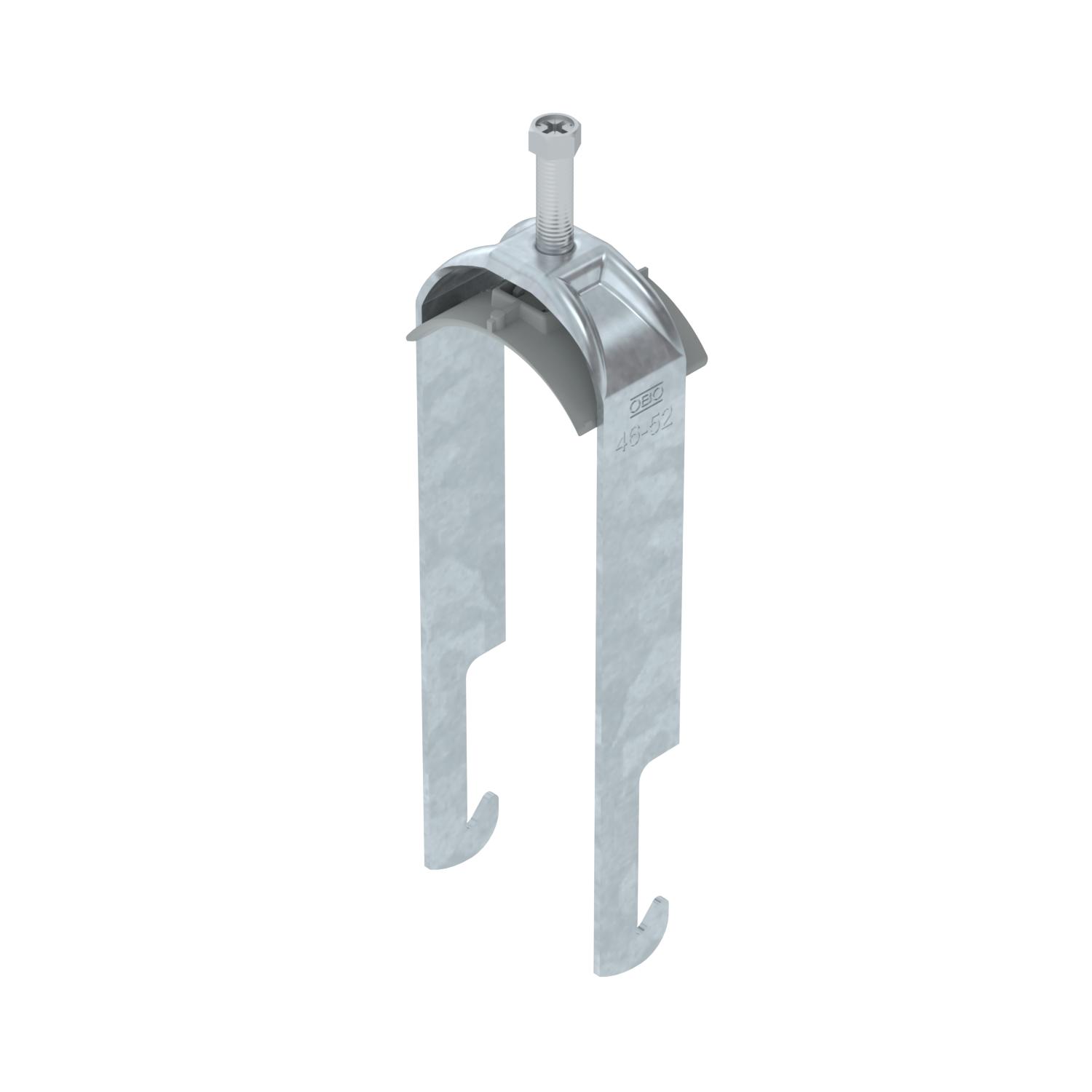

Obujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,4355 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	46-52mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

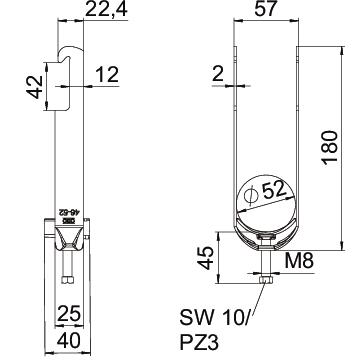

Mjera A	25 mm
Mjera B	57 mm
Mjera C	40 mm

Mjera G (mm)	M8
Mjera H	180 mm
Mjera L	45 mm
Mjera t	2 mm
Način montaže	kutni profil
Navoj	M8
Područje zatezanja D maks.	52 mm
Područje zatezanja D min.	46 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	57 mm
Širina utora	10 mm
Visina	180 mm
za maks. promjere cijevi	52 mm
za min. promjere cijevi	46 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W2-K-12 FT	8 mm	12 mm	3 Nm	1187703	Komada	50 Komada
BS-W2-K-16 FT	12 mm	16 mm	3 Nm	1187709	Komada	50 Komada
BS-W2-K-22 FT	16 mm	22 mm	3 Nm	1187715	Komada	50 Komada
BS-W2-K-28 FT	22 mm	28 mm	3 Nm	1187721	Komada	50 Komada
BS-W2-K-34 FT	28 mm	34 mm	3 Nm	1187727	Komada	50 Komada
BS-W2-K-40 FT	34 mm	40 mm	3 Nm	1187733	Komada	25 Komada
BS-W2-K-46 FT	40 mm	46 mm	5 Nm	1187739	Komada	25 Komada
BS-W2-K-52 FT	46 mm	52 mm	5 Nm	1187745	Komada	25 Komada
BS-W2-K-58 FT	52 mm	58 mm	5 Nm	1187751	Komada	25 Komada
