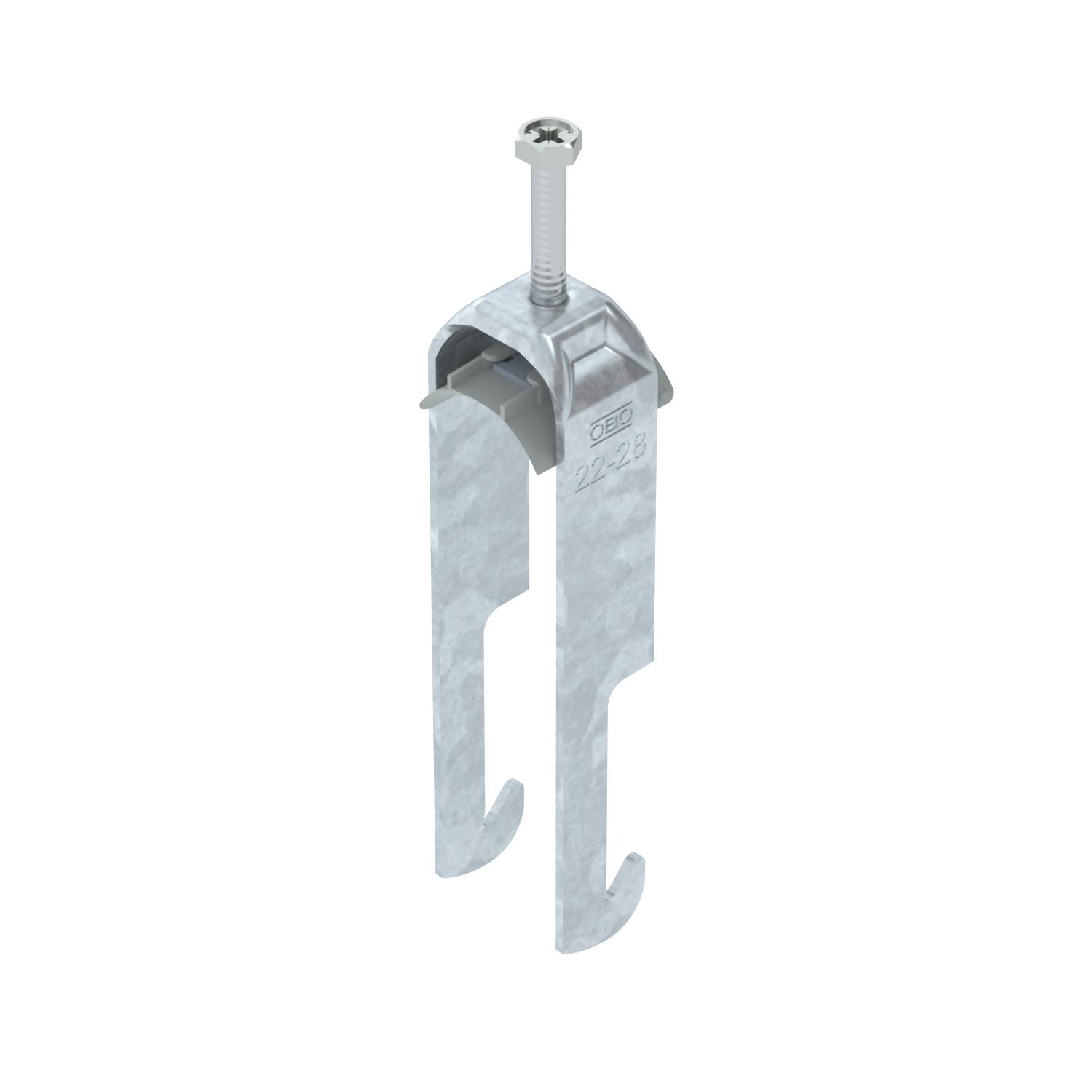

Obujmica tip 2056, W-kopča 2-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1187721 | EAN 4012196854509
- Opis proizvoda
-
Opis proizvodaObujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

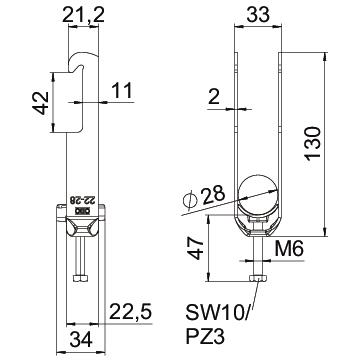

bez halogena da Broj kablova/cijevi 2 CO₂ otisak (GWP) od kolijevke do vrata 0,2715 kg CO₂e / 1 Komad Debljina lima 2 mm Dimenzija 22-28mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 22,5 mm Mjera B 33 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 130 mm Mjera L 47 mm Mjera t 2 mm Način montaže kutni profil Navoj M6 Područje zatezanja D maks. 28 mm Područje zatezanja D min. 22 mm Površina vruće pocinčano S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 33 mm Širina utora 10 mm Visina 130 mm za maks. promjere cijevi 28 mm za min. promjere cijevi 22 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-W2-K-28 FT / 1187721 , 0.17MB , pdfEU izjava o sukladnosti BS-W2-K-28 FT / 1187721 , 0.13MB , pdfUK Izjava o sukladnosti BS-W2-K-28 FT / 1187721 , 0.09MB , pdfREACH Izjava o sukladnosti BS-W2-K-28 FT / 1187721 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-W2-K-28 FT / 1187721 , 0.12MB , pdfUpute za montažu Clamp clip W foot, plastic , 2.96MB , pdf
