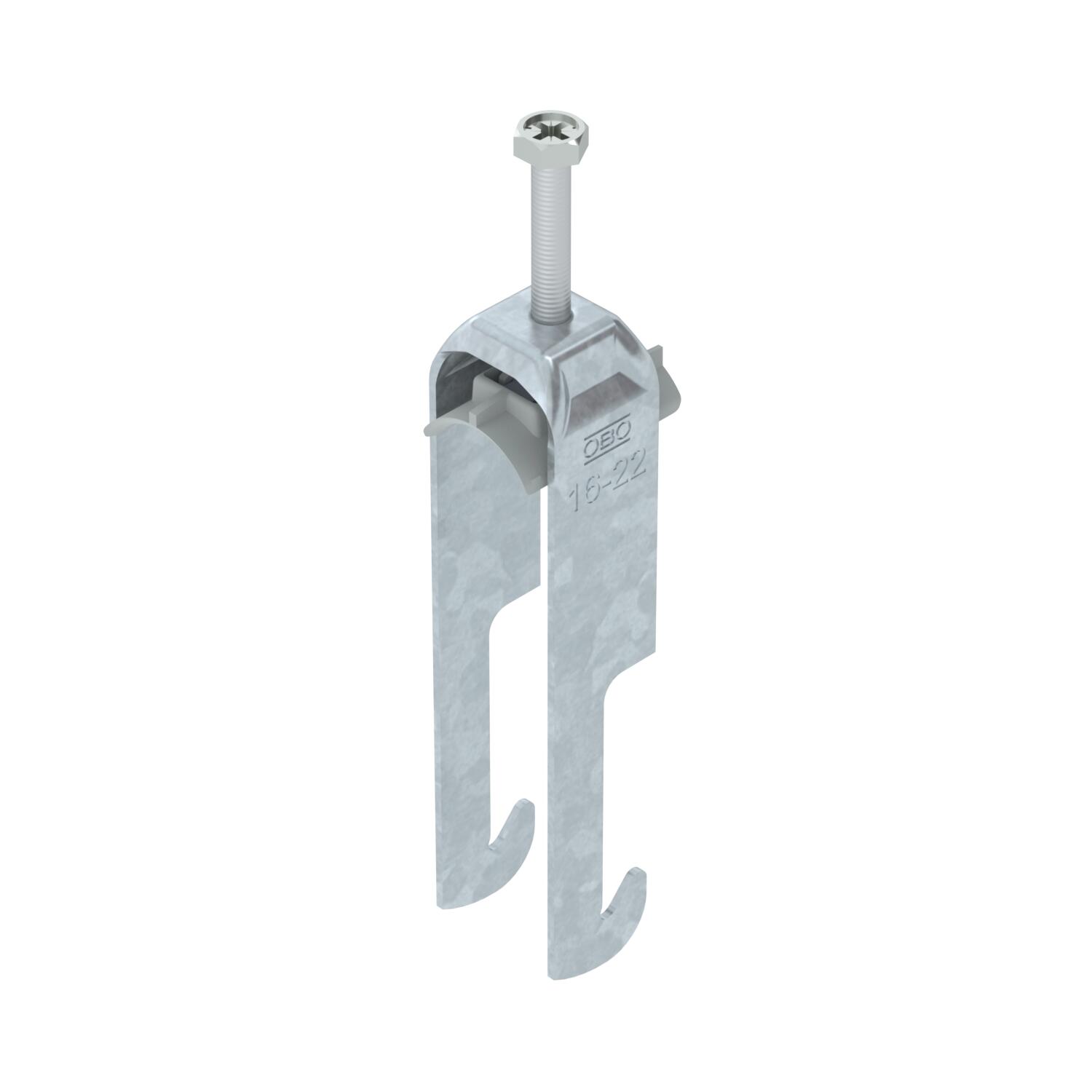

Obujmica tip 2056, W-kopča 2-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1187715 | EAN 4012196854493
- Opis proizvoda
-
Opis proizvodaObujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

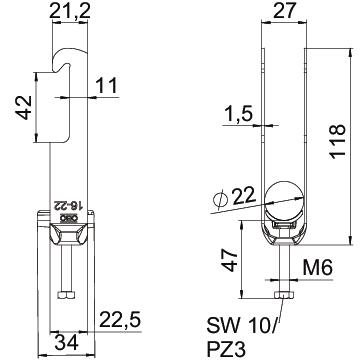

bez halogena da Broj kablova/cijevi 2 CO₂ otisak (GWP) od kolijevke do vrata 0,2117 kg CO₂e / 1 Komad Debljina lima 1,5 mm Dimenzija 16-22mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 22,5 mm Mjera B 27 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 118 mm Mjera L 47 mm Mjera t 1,5 mm Način montaže kutni profil Navoj M6 Područje zatezanja D maks. 22 mm Područje zatezanja D min. 16 mm Površina vruće pocinčano S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 27 mm Širina utora 10 mm Visina 118 mm za maks. promjere cijevi 22 mm za min. promjere cijevi 16 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-W2-K-22 FT / 1187715 , 0.17MB , pdfEU izjava o sukladnosti BS-W2-K-22 FT / 1187715 , 0.13MB , pdfUK Izjava o sukladnosti BS-W2-K-22 FT / 1187715 , 0.09MB , pdfREACH Izjava o sukladnosti BS-W2-K-22 FT / 1187715 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-W2-K-22 FT / 1187715 , 0.12MB , pdfUpute za montažu Clamp clip W foot, plastic , 2.96MB , pdf
