Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom A2 8 | 12 | 3

Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom A2

Brt. art. 1188371 | EAN 4012197417628

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

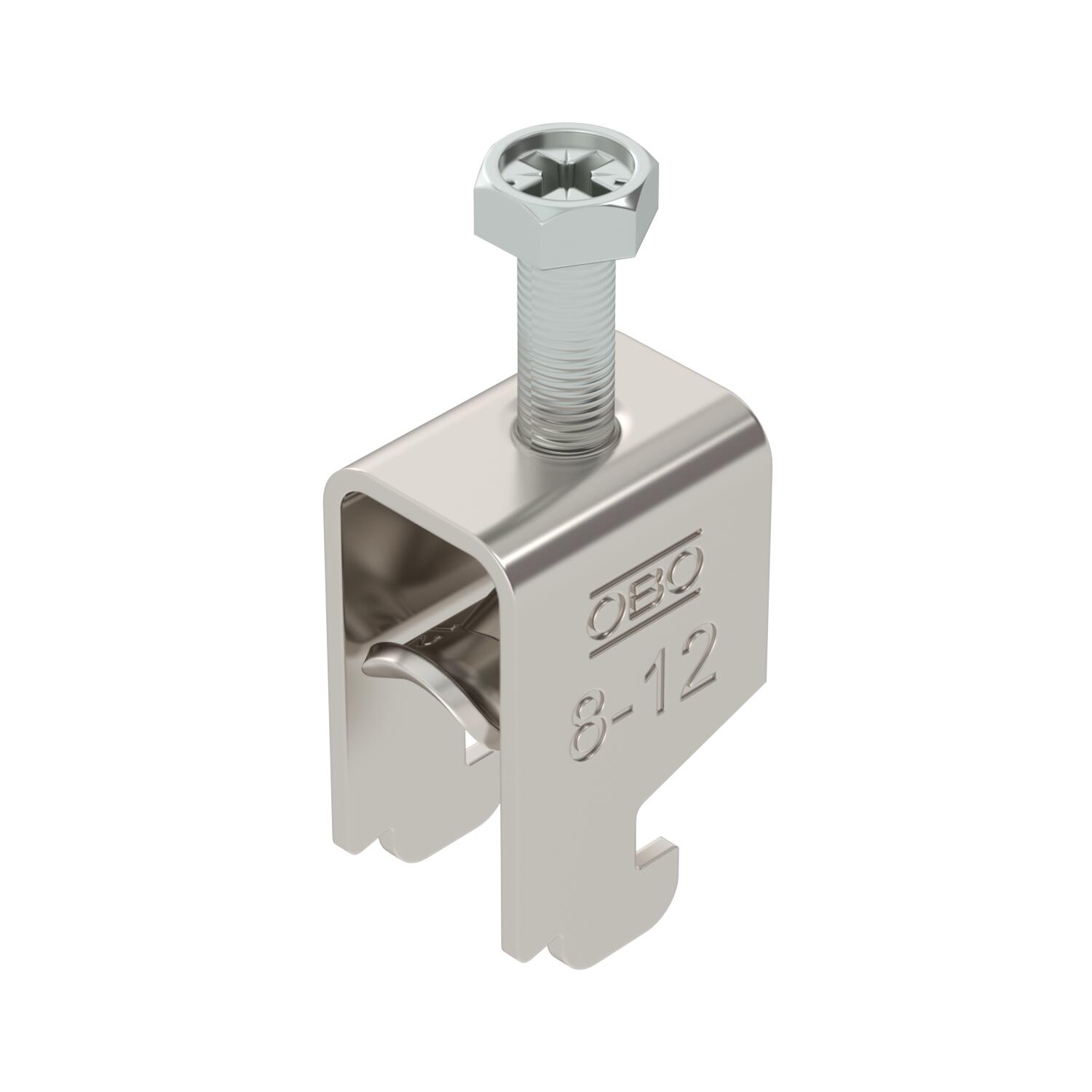

Obujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	1,5 mm
Dimenzija	8-12mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301

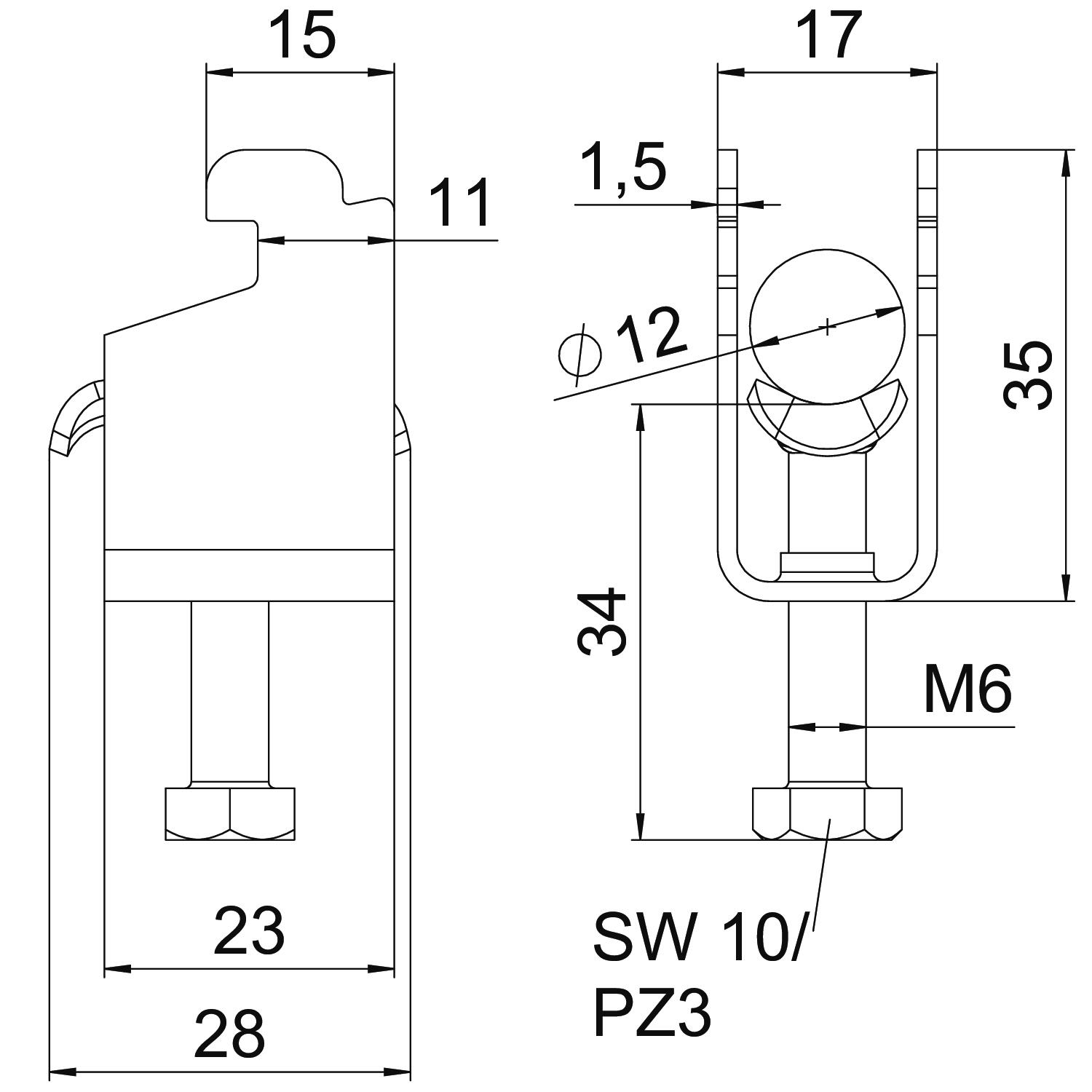

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	35 mm
Mjera L	34 mm

Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
S plastičnom posudom	ne
Širina	17 mm
Širina utora	10 mm
Visina	35 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-M-12 A2	8 mm	12 mm	3 Nm	1188371	Komada	100 Komada
BS-N1-M-16 A2	12 mm	16 mm	3 Nm	1188374	Komada	100 Komada
BS-N1-M-22 A2	16 mm	22 mm	3 Nm	1188377	Komada	100 Komada
BS-N1-M-28 A2	22 mm	28 mm	3 Nm	1188380	Komada	100 Komada
BS-N1-M-34 A2	28 mm	34 mm	3 Nm	1188383	Komada	100 Komada
BS-N1-M-40 A2	34 mm	40 mm	3 Nm	1188386	Komada	100 Komada
BS-N1-M-46 A2	40 mm	46 mm	5 Nm	1188389	Komada	100 Komada
