Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom A2 12 | 16 | 3

Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom A2

Brt. art. 1188374 | EAN 4012197417659

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

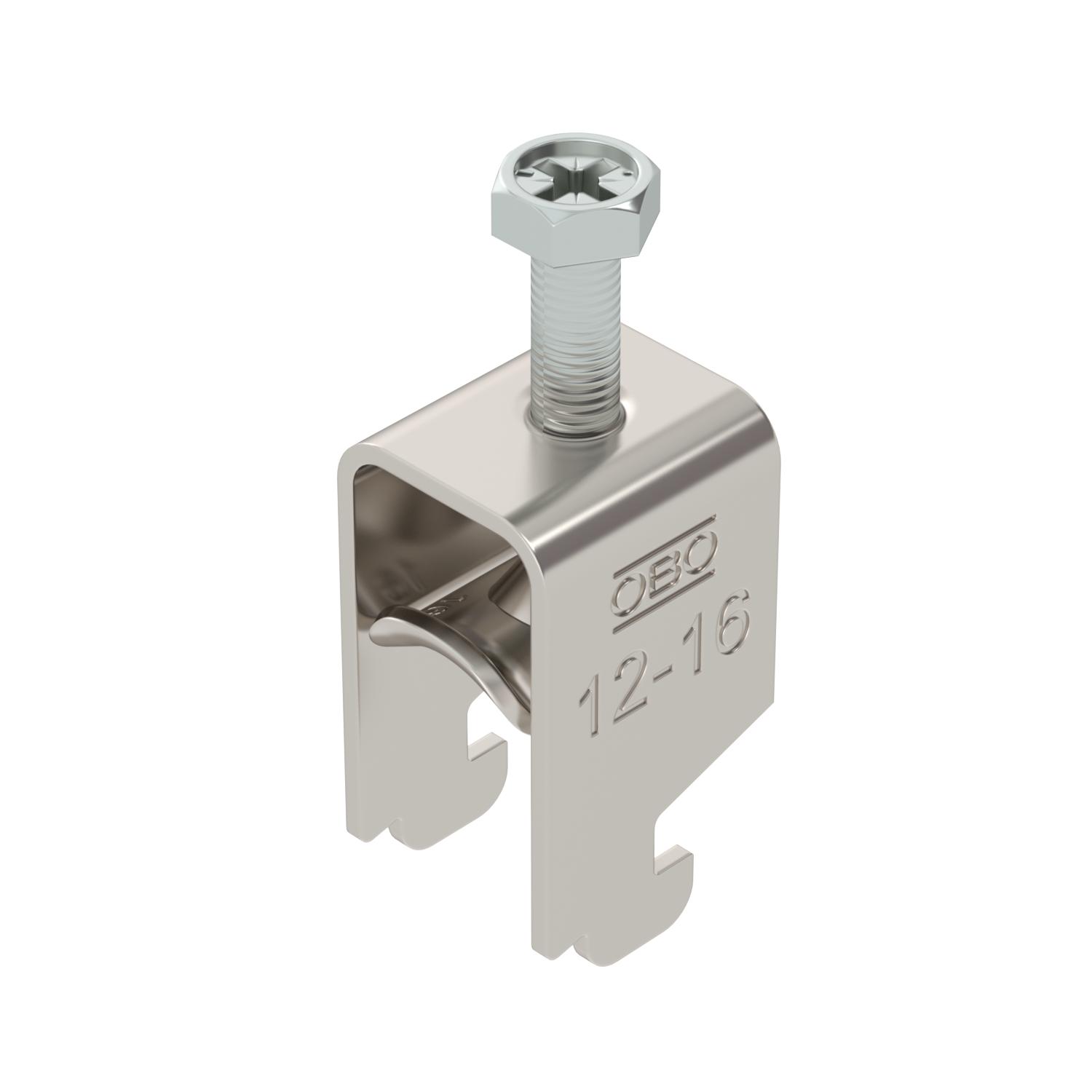

Obujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	1,5 mm
Dimenzija	12-16mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301

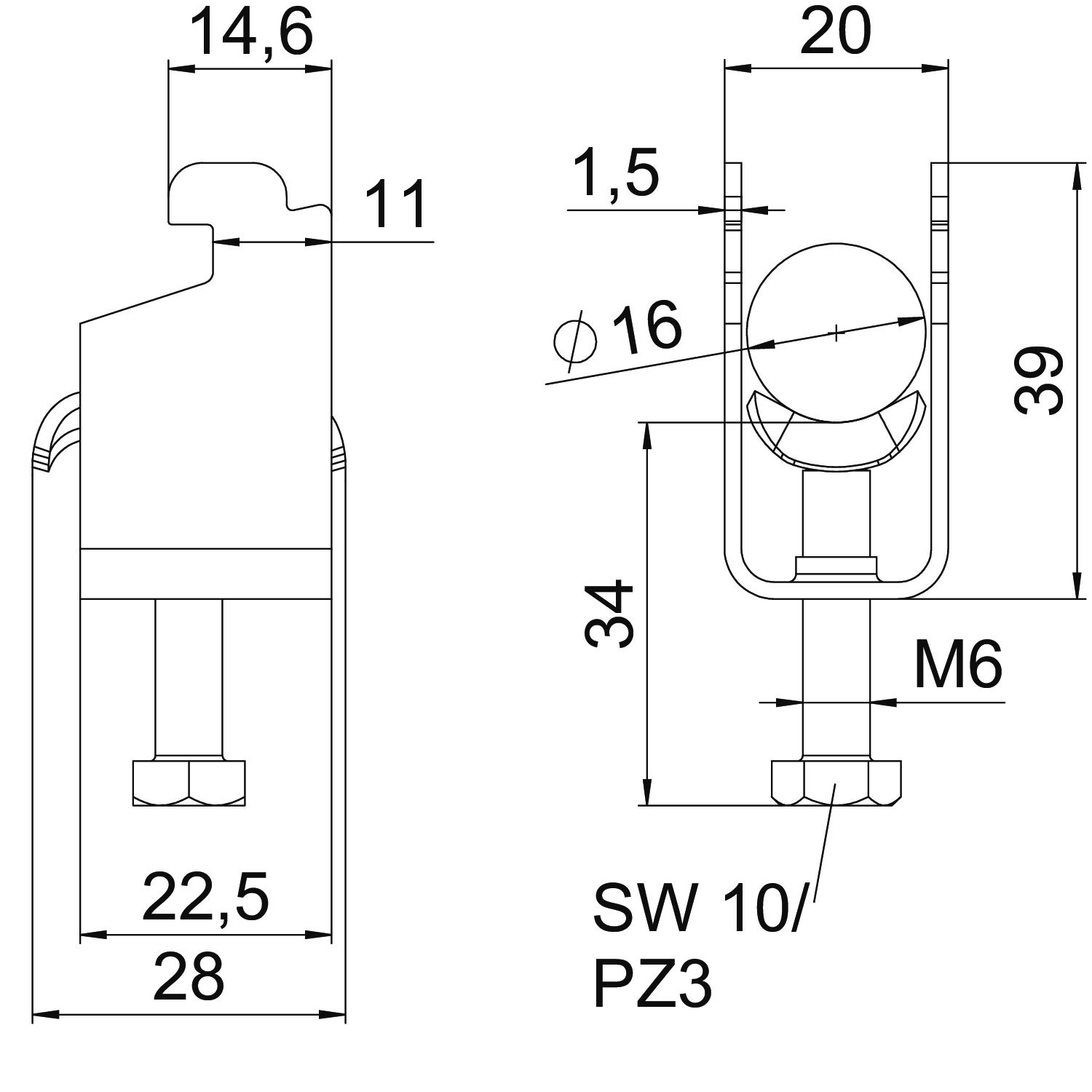

Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	39 mm
Mjera L	34 mm

Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
S plastičnom posudom	ne
Širina	20 mm
Širina utora	10 mm
Visina	39 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-M-12 A2	8 mm	12 mm	3 Nm	1188371	Komada	100 Komada
BS-N1-M-16 A2	12 mm	16 mm	3 Nm	1188374	Komada	100 Komada
BS-N1-M-22 A2	16 mm	22 mm	3 Nm	1188377	Komada	100 Komada
BS-N1-M-28 A2	22 mm	28 mm	3 Nm	1188380	Komada	100 Komada
BS-N1-M-34 A2	28 mm	34 mm	3 Nm	1188383	Komada	100 Komada
BS-N1-M-40 A2	34 mm	40 mm	3 Nm	1188386	Komada	100 Komada
BS-N1-M-46 A2	40 mm	46 mm	5 Nm	1188389	Komada	100 Komada
