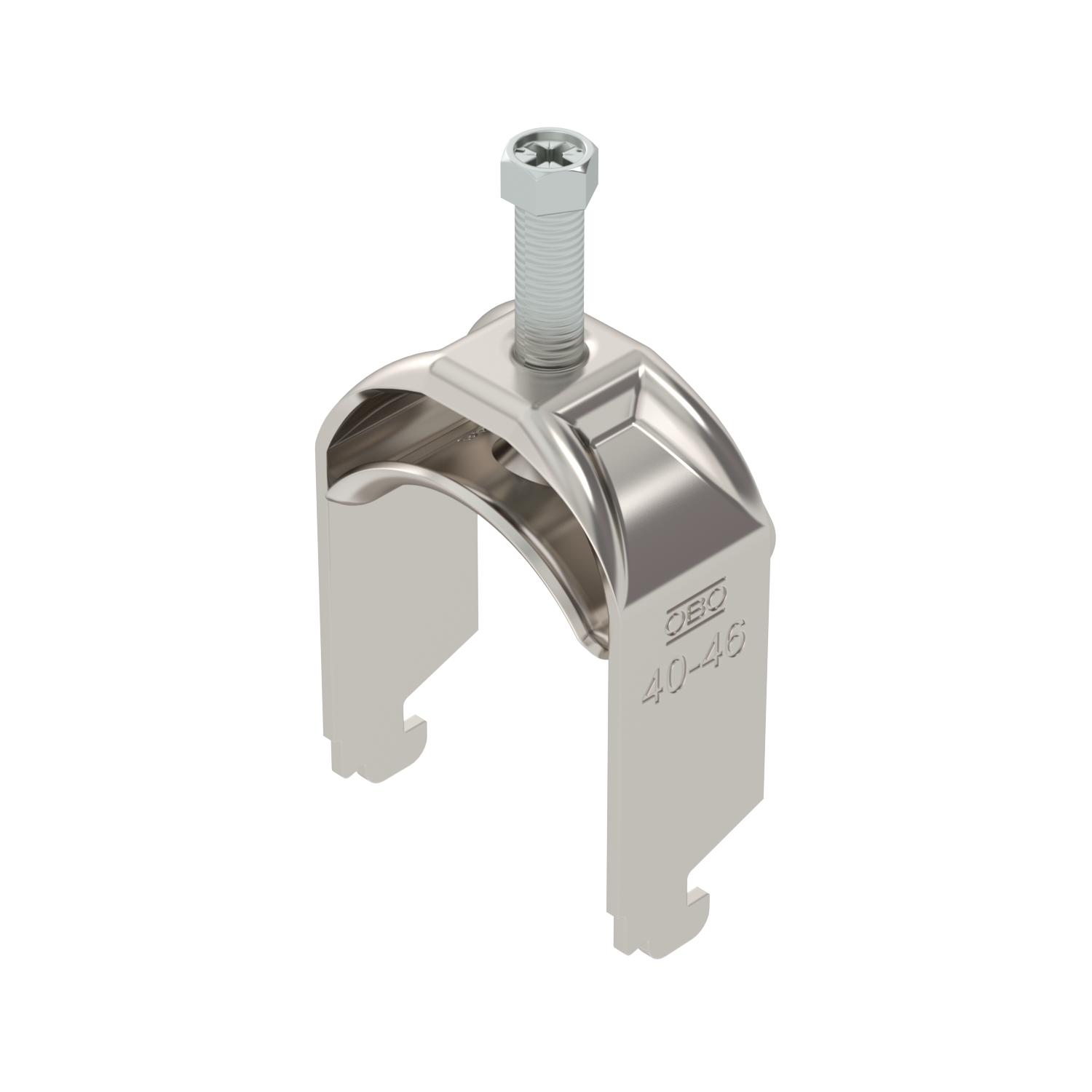

Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom A2
Brt. art. 1188389 | EAN 4012197417802
- Opis proizvoda
-
Opis proizvodaObujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

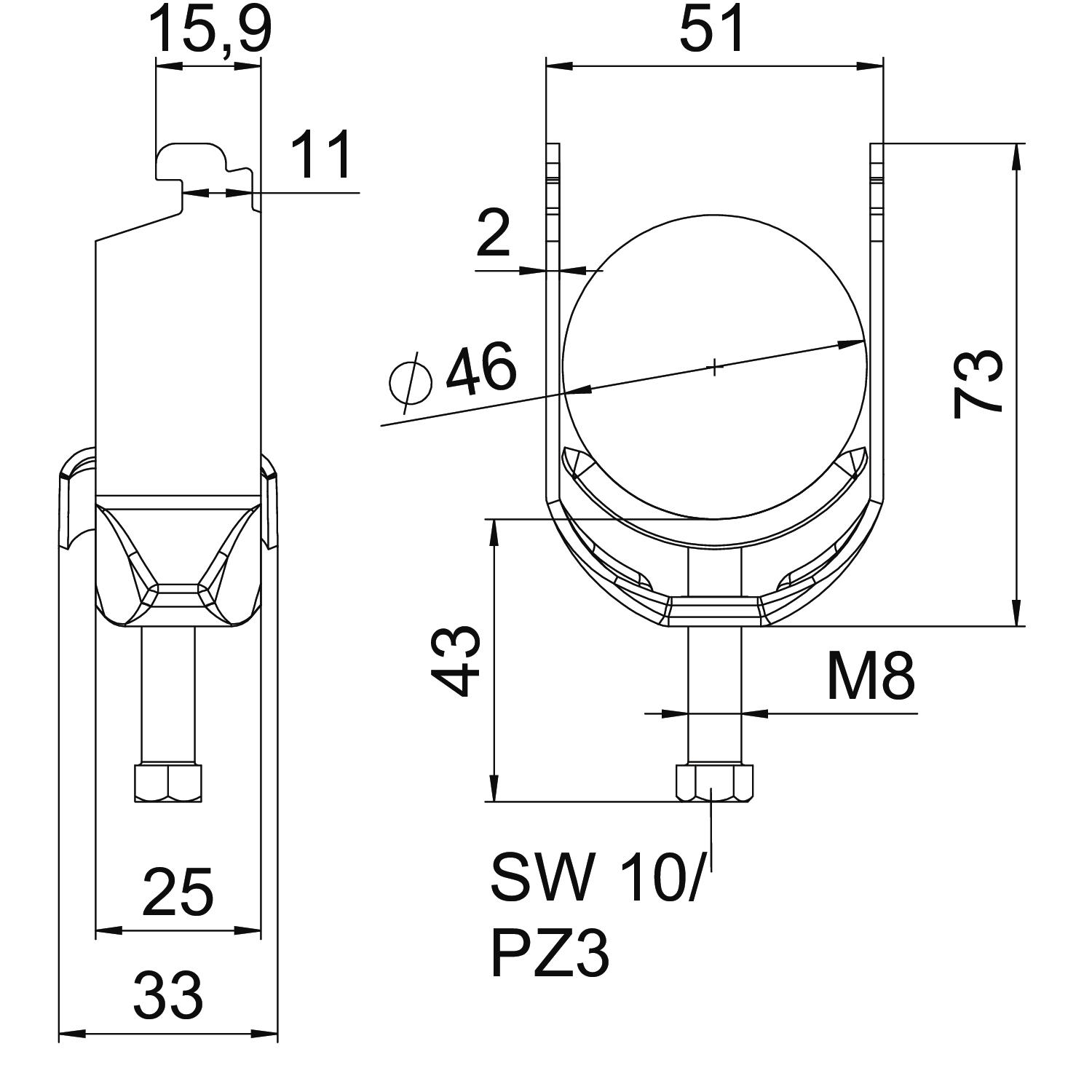

bez halogena da Broj kablova/cijevi 1 Debljina lima 2 mm Dimenzija 40-46mm Dodatak materijala nehrđajući čelik Dodatak površine neobrađeno Duljina 25 mm Dužina vanjske mjere 33 mm Maks. Zakretni moment 5 Nm Materijal Nehrđajući čelik 1.4301 Mjera A 25 mm Mjera B 51 mm Mjera C 33 mm Mjera G (mm) M8 Mjera H 73 mm Mjera L 43 mm Mjera t 2 mm Način montaže Montažni profil Navoj M8 Područje zatezanja D maks. 46 mm Područje zatezanja D min. 40 mm Površina površina naknadno obrađena S metalnom pločicom da S plastičnom posudom ne Širina 51 mm Širina utora 10 mm Visina 73 mm za maks. promjere cijevi 46 mm za min. promjere cijevi 40 mm za montažni profil sa širinom proreza (s intervalom) maks. 12 mm za montažni profil sa širinom proreza (s intervalom) min. 11 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-N1-M-46 A2 / 1188389 , 0.22MB , pdfEU izjava o sukladnosti BS-N1-M-46 A2 / 1188389 , 0.13MB , pdfUK Izjava o sukladnosti BS-N1-M-46 A2 / 1188389 , 0.09MB , pdfUpute za montažu Clamp clip N foot, metal , 3.00MB , pdf
