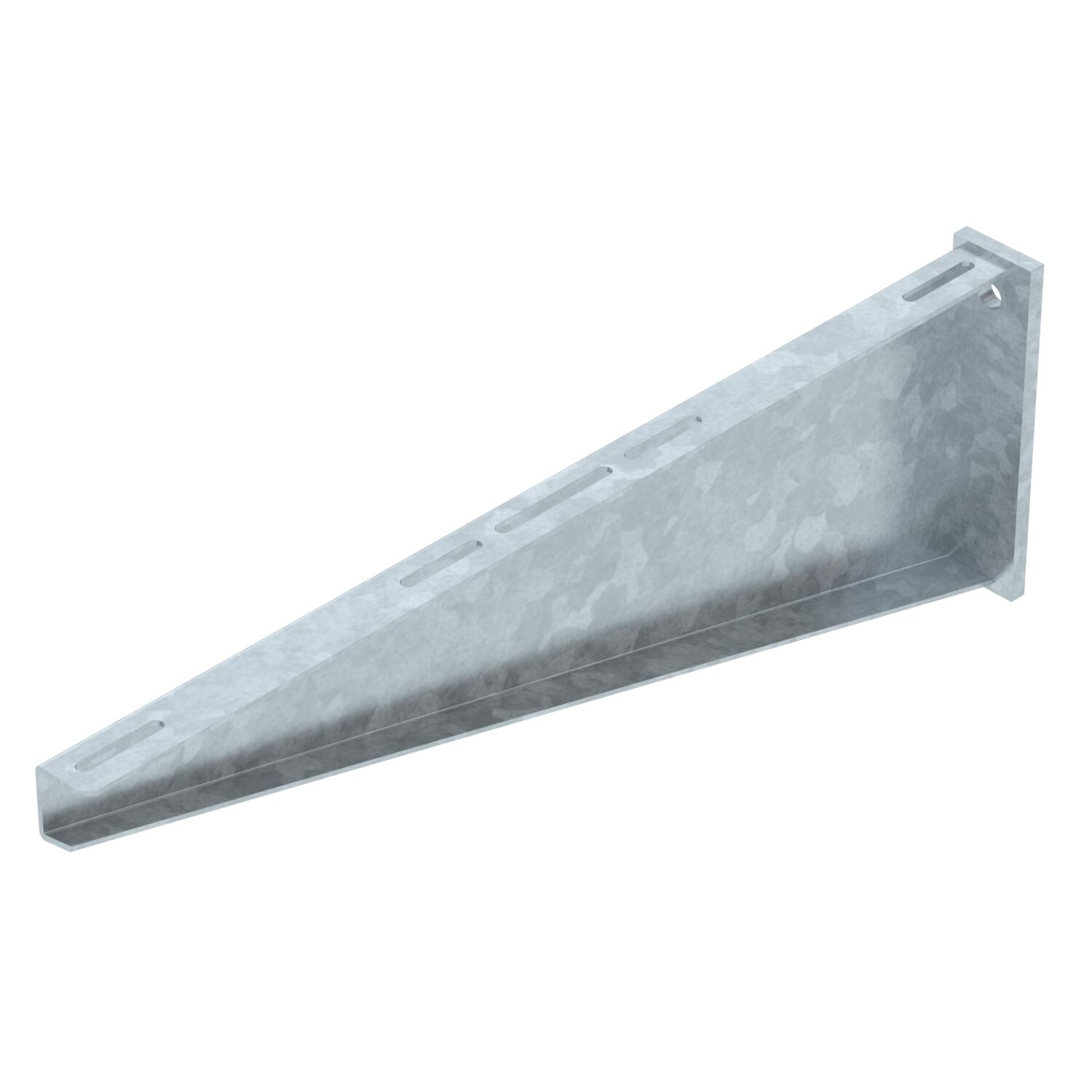

Zidna konzola AW 80
Brt. art. 6417868 | EAN 4012196203772
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

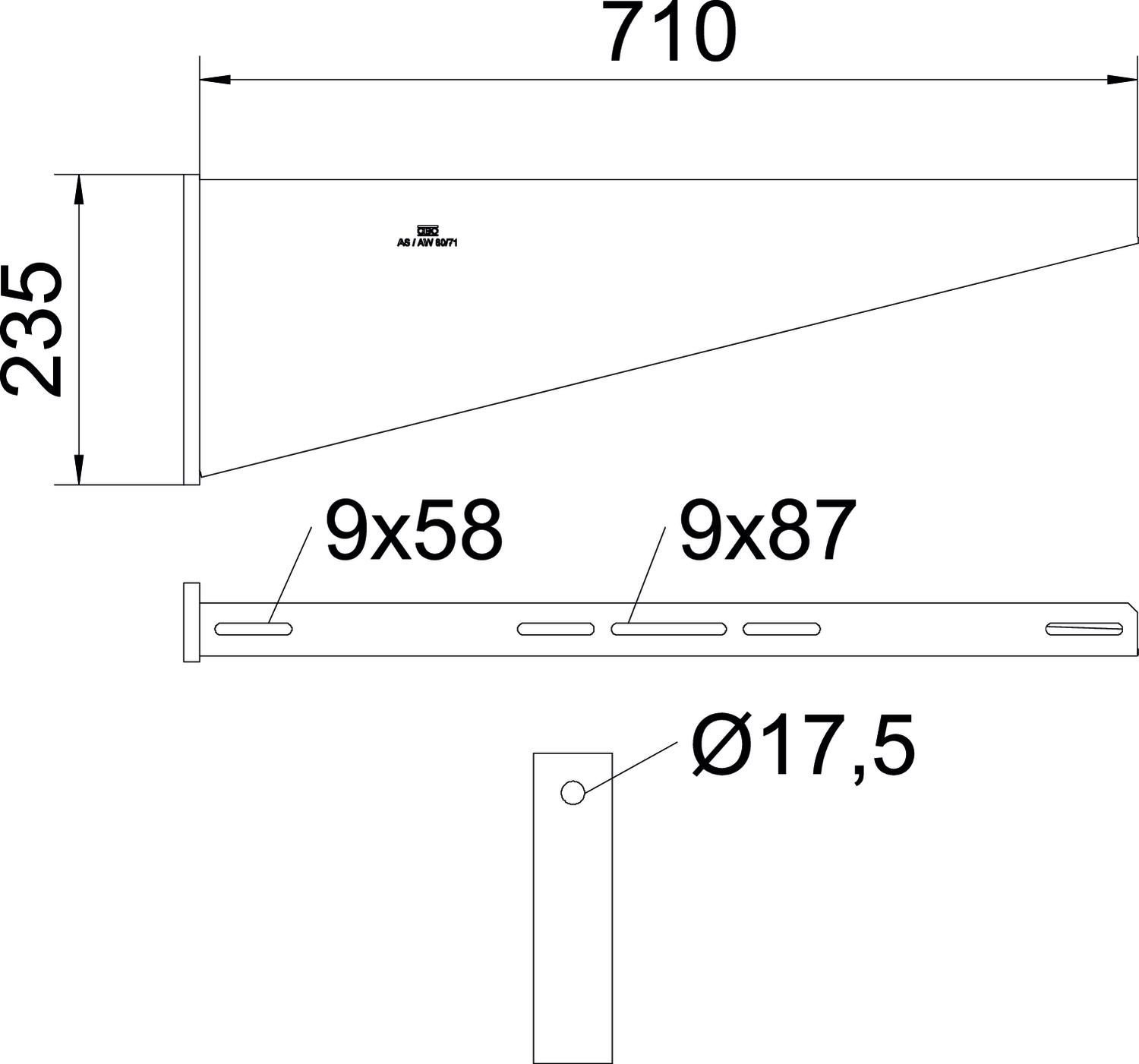

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 13,7003 kg CO₂e / 1 Komad Dimenzija B710mm Duljina 60 mm F u kN 8 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 60 mm Mjera B 710 mm Mjera H 235 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 17,5 mm Širina 710 mm Visina 235 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 80
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
