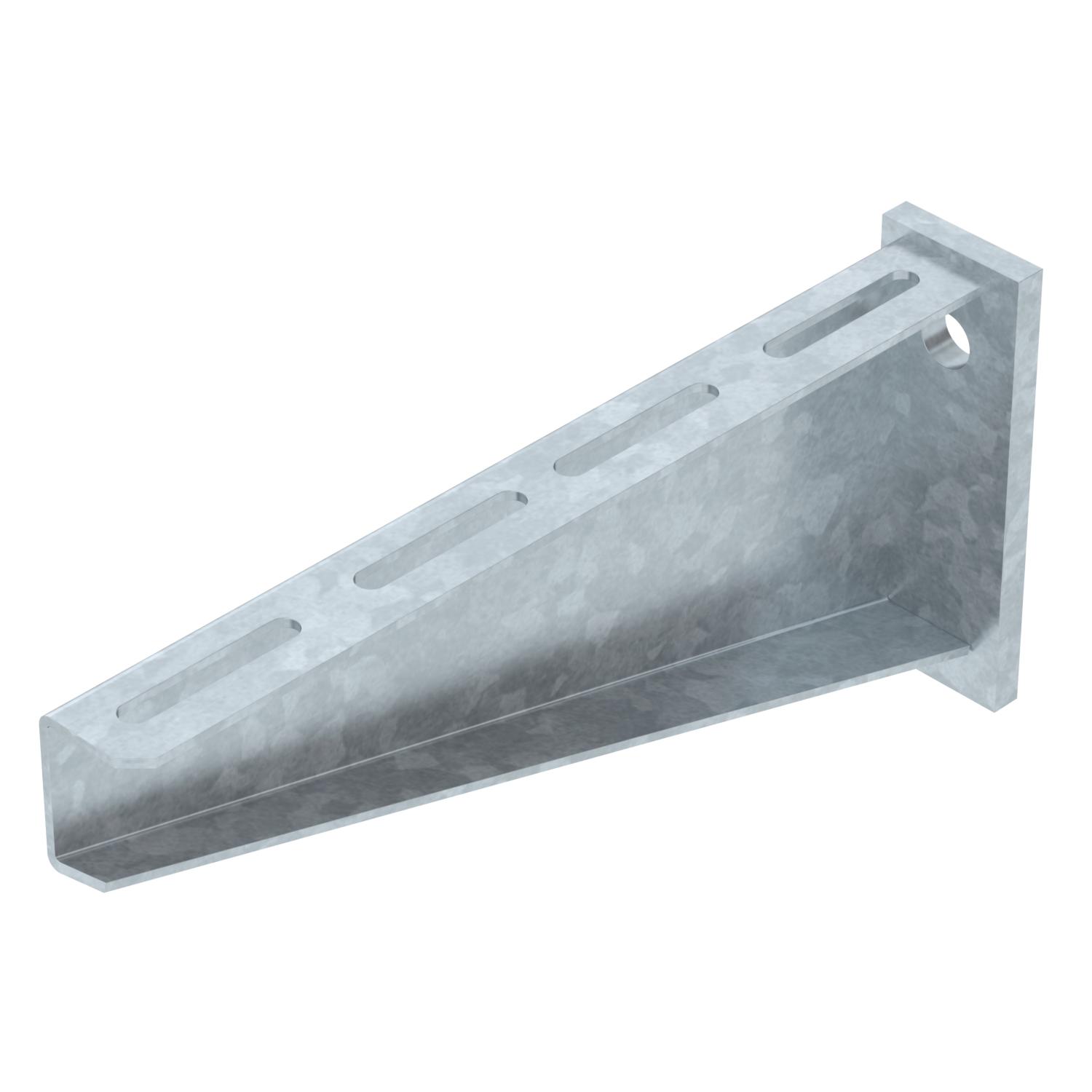

Zidna konzola AW 80
Brt. art. 6417779 | EAN 4012196203536
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
Kod pričvršćenja kabelske police i ljestvi pomoću torban vijka veličine M6 posebno naručite podloške velike površine (perforacija u konzoli 9 x ...).
-
- Tehnički podaci
-
Tehnički podaci

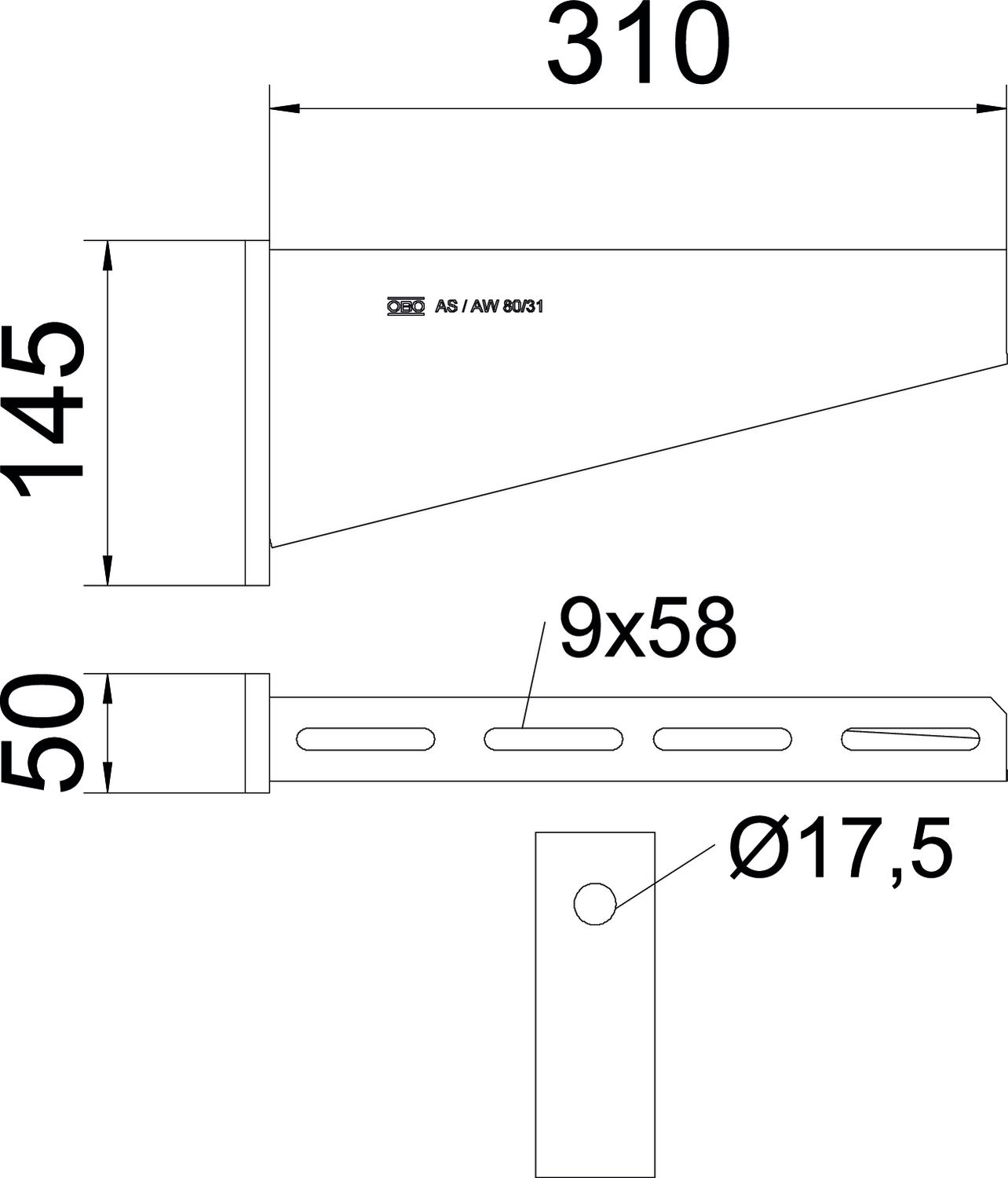

Boja cink Dimenzija B310mm F u kN 8 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 17,5 mm Serija proizvoda AW 80 serija Sukladno ROHS-u da Dimenzije
Duljina 50 mm Mjera A 50 mm Mjera B 310 mm Mjera H 145 mm Širina 310 mm Visina 145 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 3,9178 kg CO2e / 1 Komad CO₂ Footprint (GWP) 3,9178 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit Komad Declared Unit Quantity 1 Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 80
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
