Unaprijed montiran nosač za montažu FN modula, slobodno polje 3489 | 10 | 10

Vrijeme isporuke na zahtjev

Unaprijed montiran nosač za montažu FN modula, slobodno polje

Brt. art. 5901554 | EAN 4012197394608

Brt. art. / Tip

Duljina

Maks. kut nagiba

Min. kut nagiba

Opis proizvoda

Opis proizvoda

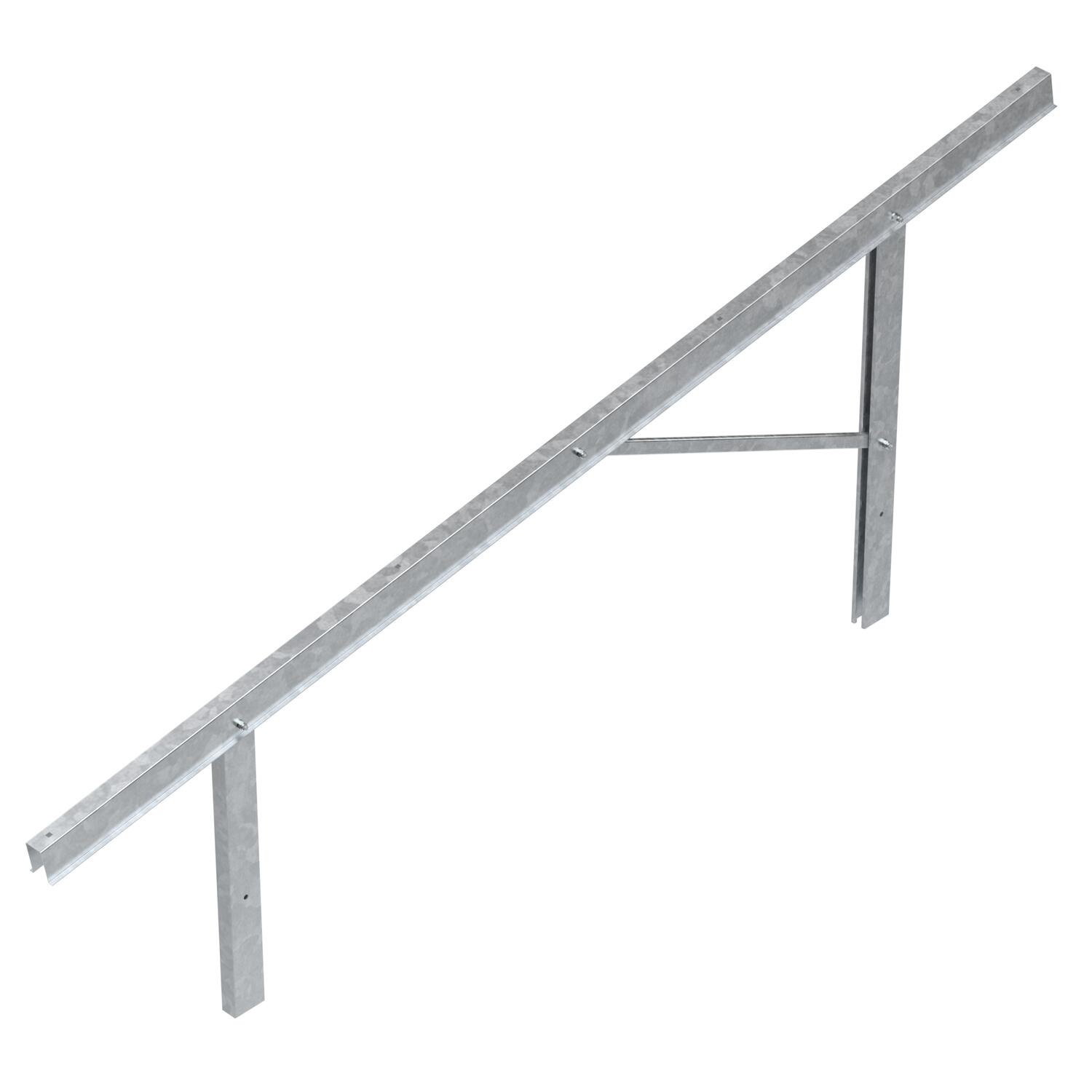

Predmontirani nosač u maloj, srednjoj ili velikoj verziji za montažu fotonaponskih sustava bez polja u kombinaciji s nosećim profilima i krajnjim/srednjim stezaljkama. Montaža s profilima za nabijanje u zemlju ili s nogama na betonskim temeljima.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	77,357 kg CO2e / 1 Komad

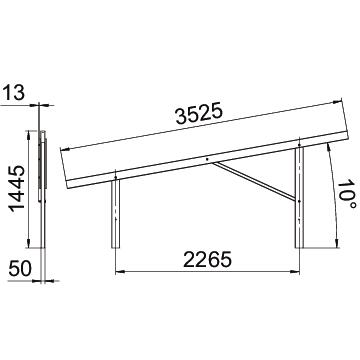

Dimenzija	3489x91x1445
Duljina	3489 mm
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	da
Kut α	10
Maks. kut nagiba	10 °
Materijal	Čelik
Min. kut nagiba	10 °
Mjera H	1,45 mm
Mjera I	2,27 mm
Mjera L	3,49 mm
Module length max.	2400 mm

Module length min.	2100 mm
podesivo	ne
Poravnanje	vertikalno
Potrebno probijanje krova	ne
Površina	vruće pocinčano
Prikladno za krovni materijal	Ostalo
Sidrenje	samostojeće
Širina	91 mm
Širina modula maks.	1310 mm
Širina modula min.	990 mm
Visina	1445 mm
Visina modula maks.	50 mm
Visina modula min.	20 mm
Vrsta montaže fotonaponskog montažnog sustava	Pod

Svi tipovi

Svi tipovi

Tip	Duljina	Maks. kut nagiba	Min. kut nagiba	Brt. art.	Količina	Min. pak.
VT 10S FT	2689 mm	10 °	10 °	5901550	Komada	1 Komada
VT 10M FT	3110 mm	10 °	10 °	5901552	Komada	1 Komada
VT 10L FT	3489 mm	10 °	10 °	5901554	Komada	1 Komada
VT 25S FT	2517 mm	25 °	25 °	5901556	Komada	1 Komada
VT 25M FT	2898 mm	25 °	25 °	5901558	Komada	1 Komada
VT 25L FT	3236 mm	25 °	25 °	5901560	Komada	1 Komada
VT 30S FT	2732 mm	30 °	30 °	5901562	Komada	1 Komada
VT 30M FT	2779 mm	30 °	30 °	5901564	Komada	1 Komada
VT 30L FT	3104 mm	30 °	30 °	5901566	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Profil za nabijanje otvoreno polje	RP 1800 FT	5900106	Komada	1 Komada
Profil za nabijanje otvoreno polje	RP 2300 FT	5900110	Komada	1 Komada
Postolje slobodno polje	SF 400 FT	5900900	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1000 FT	5900500	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1010 FT	5900502	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1020 FT	5900504	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1030 FT	5900506	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1040 FT	5900508	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1050 FT	5900510	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1060 FT	5900512	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1100 FT	5900520	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1140 FT	5900522	Komada	1 Komada
Profil nosača za montažu FN modula, slobodno polje	TP 1310 FT	5900530	Komada	1 Komada
Perforirana traka za fotonaponske sustave otvorenog prostora	LB FT	5901950	Komada	10 Komada
Komplet vijaka za perforiranu traku	SVLB	5901960	Komada	1 Komada
