Profil nosača za montažu FN modula, slobodno polje 5705 |

Vrijeme isporuke na zahtjev

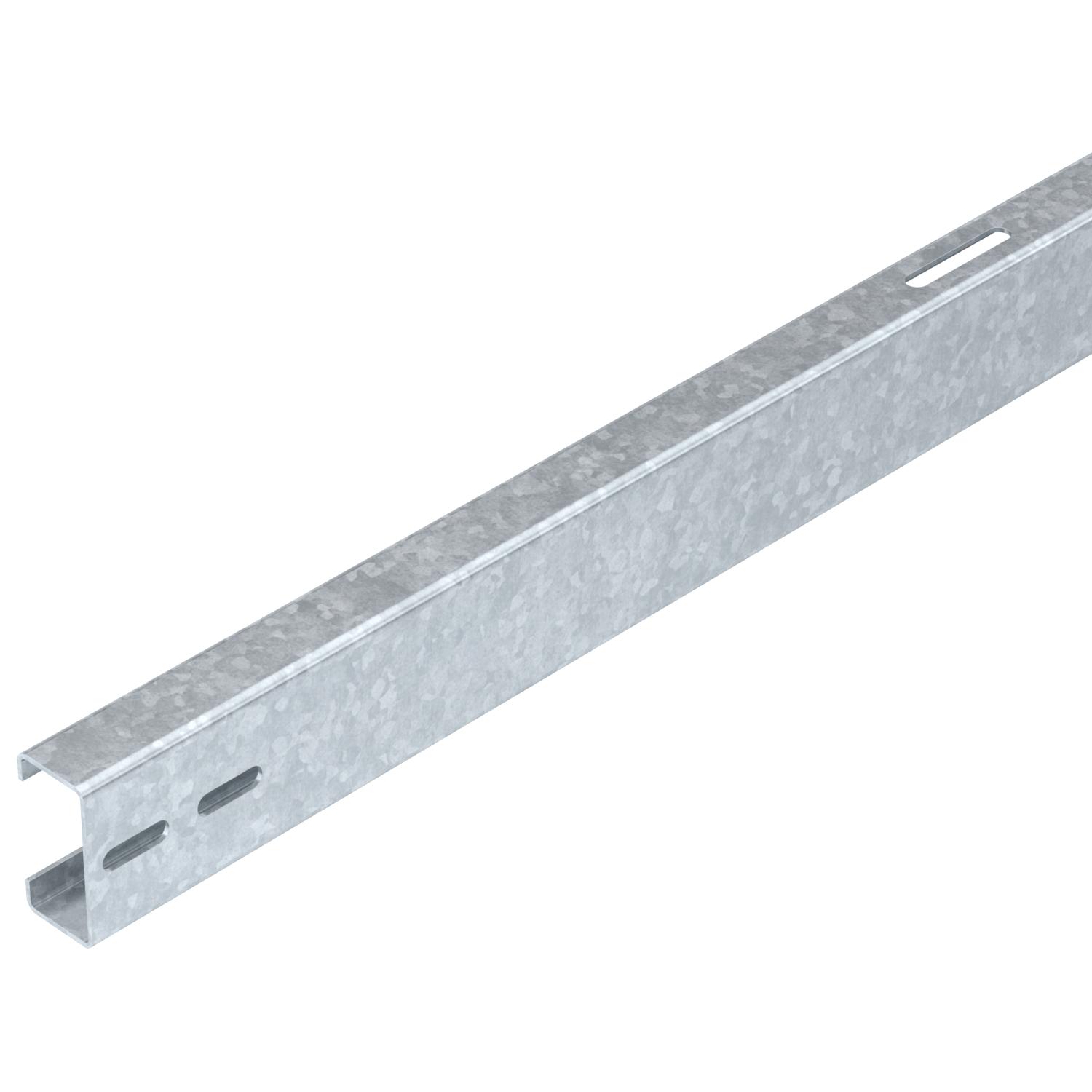

Profil nosača za montažu FN modula, slobodno polje

Brt. art. 5900502 | EAN 4012197396848

Brt. art. / Tip

Duljina

Opis proizvoda

Opis proizvoda

Nosivi profil za montažu fotonaponskih modula na sustave slobodnog polja. Montaža profila nosača na već montirane nosače s KV FT križnom spojnicom. Montaža FN modula na potporni profil s krajnjim i/ili srednjim stezaljkama. Spajanje više profila nosača s uzdužnom spojnicom LV FT ili poprečnom spojnicom KV FT, na vijke.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	39,2611 kg CO2e / 1 Komad

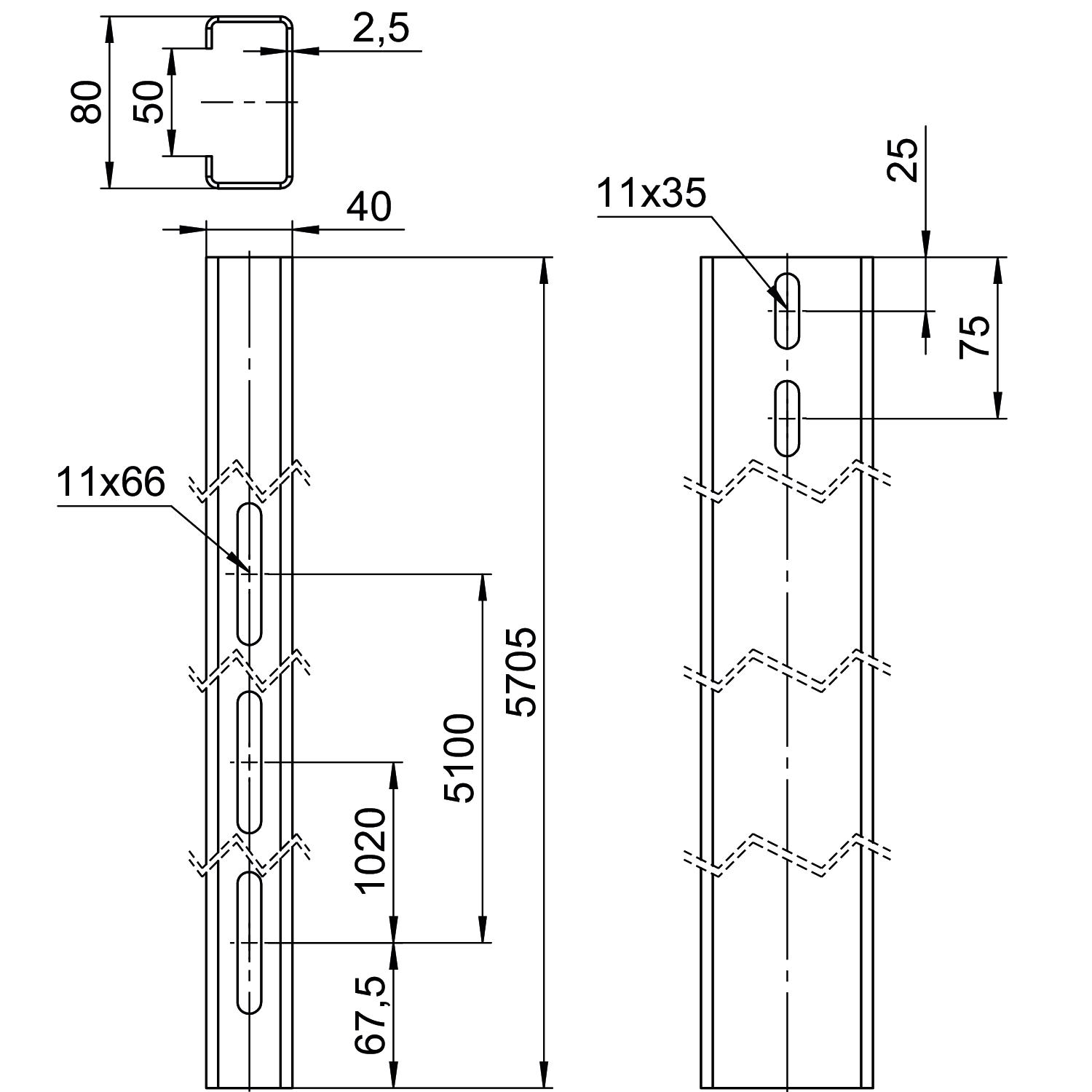

Dimenzija	40x80x5705
Duljina	5705 mm
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Materijal	Čelik

Moment otpora naprezanja Wx	10600 mm³
Moment otpora naprezanja Wy	5200 mm³
Površina	vruće pocinčano
Širina	40 mm
Širina modula maks.	1010 mm
Širina modula min.	1000 mm
Visina	80 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
TP 1000 FT	5650 mm	5900500	Komada	1 Komada
TP 1010 FT	5705 mm	5900502	Komada	1 Komada
TP 1020 FT	5760 mm	5900504	Komada	1 Komada
TP 1030 FT	5815 mm	5900506	Komada	1 Komada
TP 1040 FT	5780 mm	5900508	Komada	1 Komada
TP 1050 FT	5925 mm	5900510	Komada	1 Komada
TP 1060 FT	5980 mm	5900512	Komada	1 Komada
TP 1100 FT	5090 mm	5900520	Komada	1 Komada
TP 1140 FT	5270 mm	5900522	Komada	1 Komada
TP 1310 FT	6035 mm	5900530	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 10S FT	5901550	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 10M FT	5901552	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 10L FT	5901554	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 25S FT	5901556	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 25M FT	5901558	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 25L FT	5901560	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 30S FT	5901562	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 30M FT	5901564	Komada	1 Komada
Unaprijed montiran nosač za montažu FN modula, slobodno polje	VT 30L FT	5901566	Komada	1 Komada
Uzdužni konektor za potporne profile, slobodno polje	LV FT	5901215	Komada	20 Komada
Križni konektor za potporne profile, slobodno polje	KV FT	5901255	Komada	50 Komada
Međustezaljka za montažu FN modula, slobodno polje	KLZ 2030 A2	5901050	Komada	50 Komada
Međustezaljka za montažu FN modula, slobodno polje	KLZ 3040 A2	5901054	Komada	50 Komada
Međustezaljka za montažu FN modula, slobodno polje	KLZ 4050 A2	5901058	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 20 A2	5901070	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 25 A2	5901072	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 30 A2	5901074	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 35 A2	5901076	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 40 A2	5901078	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 45 A2	5901080	Komada	50 Komada
Krajnja stezaljka za montažu FN modula, slobodno polje	KLE 50 A2	5901082	Komada	50 Komada
Intermediate clamp with spring for PV module mounting	KLZ F 25 A2	5901062	Komada	50 Komada
Intermediate clamp with spring for PV module mounting	KLZ F 30 A2	5901063	Komada	50 Komada
Intermediate clamp with spring for PV module mounting	KLZ F 35 A2	5901064	Komada	50 Komada
Intermediate clamp with spring for PV module mounting	KLZ F 40 A2	5901065	Komada	50 Komada
End clamp with spring for PV module mounting	KLE F 25 A2	5901092	Komada	50 Komada
End clamp with spring for PV module mounting	KLE F 30 A2	5901093	Komada	50 Komada
End clamp with spring for PV module mounting	KLE F 35 A2	5901094	Komada	50 Komada
End clamp with spring for PV module mounting	KLE F 40 A2	5901095	Komada	50 Komada
