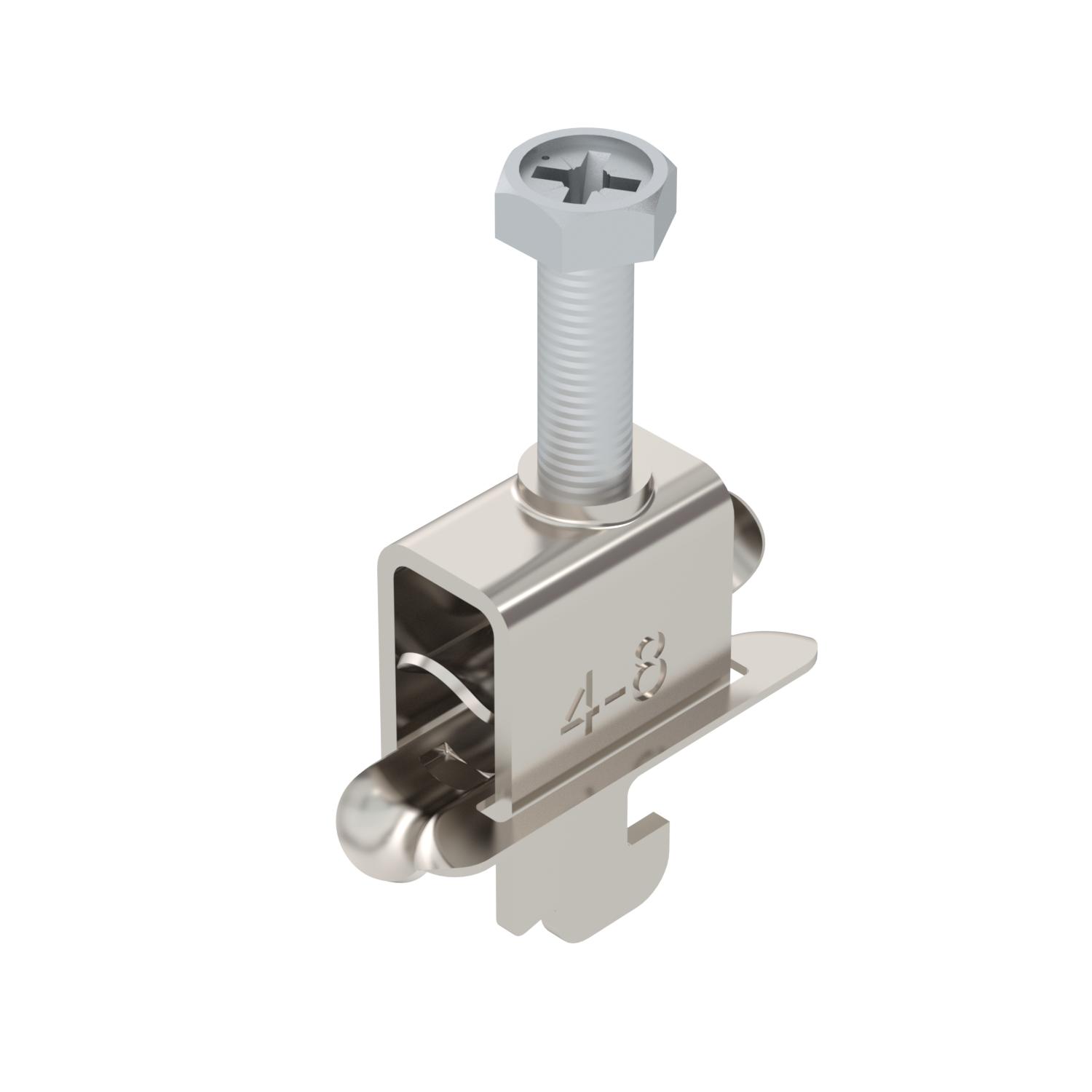

Stezaljka 2056 N stopa, 1-smjerna, za spajanje štita, metalna pločica, VA

Brt. art. 1167054 | EAN 4012197374891

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	3 Nm

Opis proizvoda

Opis proizvoda

Stezaljka s N stopom, metalna pločica sa zaobljenim rubovima za zaštitu kabela. Za električni priključak pletenog oklopa oklopljenih kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Oklop kabela također se može koristiti za izjednačavanje potencijala ako su oba kraja spojena na referentni potencijal. Kontra matica uključena u isporuku.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,1551 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	4-8
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	20 mm
Dužina vanjske mjere	35 mm
Kvaliteta materijala kade	Nehrđajući čelik 304 (1.4301)
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	nehrđajući čelik
Materijal protukade	nehrđajući čelik
Mjera A	20 mm
Mjera B	12 mm
Mjera C	35 mm
Mjera G (mm)	M6

Mjera H	32 mm
Mjera L	33 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	8 mm
Područje zatezanja D min.	4 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Sa nasuprotnom pločicom	da
Širina	12 mm
Širina utora	10 mm
Visina	32 mm
za maks. promjere cijevi	8 mm
za min. promjere cijevi	4 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-SAS-M-8 A2	4 mm	8 mm	3 Nm	1167054	Komada	50 Komada
BS-SAS-M-22 A2	16 mm	22 mm	3 Nm	1167066	Komada	50 Komada
BS-SAS-M-12 A2	8 mm	12 mm	3 Nm	1167058	Komada	50 Komada
BS-SAS-M-16 A2	12 mm	16 mm	3 Nm	1167062	Komada	50 Komada
BS-SAS-M-28 A2	22 mm	28 mm	3 Nm	1167070	Komada	50 Komada
