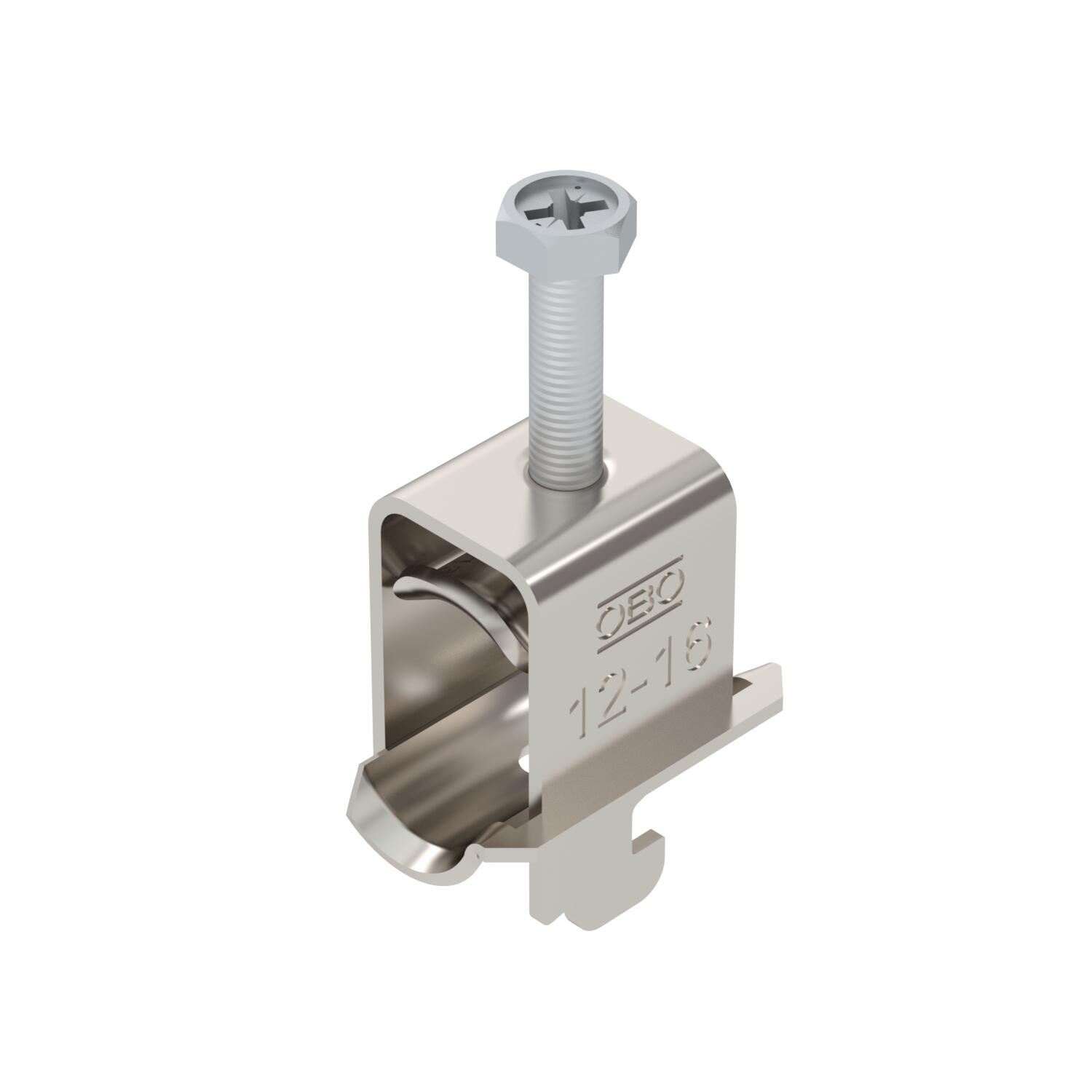

Stezaljka 2056 N stopa, 1-smjerna, za spajanje štita, metalna pločica, VA

Brt. art. 1167062 | EAN 4012197374938

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	3 Nm

Opis proizvoda

Opis proizvoda

Stezaljka s N stopom, metalna pločica sa zaobljenim rubovima za zaštitu kabela. Za električni priključak pletenog oklopa oklopljenih kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Oklop kabela također se može koristiti za izjednačavanje potencijala ako su oba kraja spojena na referentni potencijal. Kontra matica uključena u isporuku.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,1741 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	12-16
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	35 mm
Kvaliteta materijala kade	Nehrđajući čelik 304 (1.4301)
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	nehrđajući čelik
Materijal protukade	nehrđajući čelik
Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	35 mm
Mjera G (mm)	M6

Mjera H	39 mm
Mjera L	34 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Sa nasuprotnom pločicom	da
Širina	20 mm
Širina utora	10 mm
Visina	39 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-SAS-M-8 A2	4 mm	8 mm	3 Nm	1167054	Komada	50 Komada
BS-SAS-M-22 A2	16 mm	22 mm	3 Nm	1167066	Komada	50 Komada
BS-SAS-M-12 A2	8 mm	12 mm	3 Nm	1167058	Komada	50 Komada
BS-SAS-M-16 A2	12 mm	16 mm	3 Nm	1167062	Komada	50 Komada
BS-SAS-M-28 A2	22 mm	28 mm	3 Nm	1167070	Komada	50 Komada
