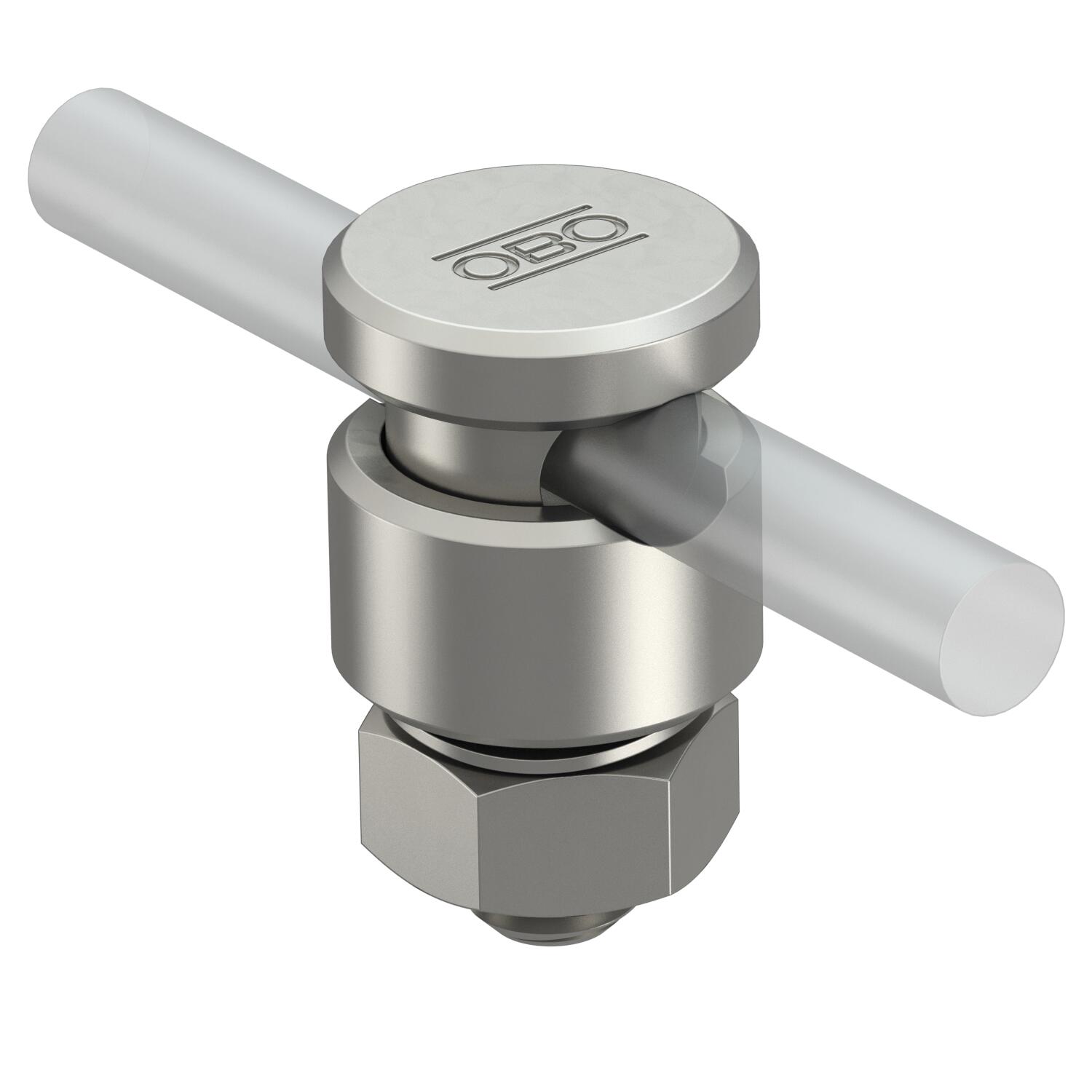

Spojnica Rd 8-10 mm s potisnim elementom A2 Rd 8-10

morepic-1

morepic-2

Spojnica Rd 8-10 mm s potisnim elementom A2

Brt. art. 5304177 | EAN 4012196844715

Brt. art. / Tip	5304177 / 5001 N-V4A

Pripremljeno za	Rd 8-10 mm

Opis proizvoda

Opis proizvoda

• S 1 Fix-kontakt vijkom, maticom i opružnom pločicom

• Uključen potisni element

• Sukladno normi VDE 0185-305 (IEC 62305)

Tehnički podaci

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,3335 kg CO2e / 1 Komad
Dimenzija	8-10mm
Materijal	nehrđajući čelik 1.4404
Međupločica	ne
Opterećenje strujom munje	N/50 kA
Prikladno za povezivanje	Okrugli vodič Rd 8-10 / Rd 8-10

Pripremljeno za	Rd 8-10 mm
Promjer okruglog vodiča 1 maks.	10 mm
Promjer okruglog vodiča 1 min.	8 mm
Vrsta pričvrsnog vijka	Stezni vijak
Vrsta spoja	Spojnica

Svi tipovi

Svi tipovi

Tip	Pripremljeno za	Brt. art.	Količina	Min. pak.
5001 N-V4A	Rd 8-10 mm	5304177	Komada	10 Komada

Preuzimanja

Podatkovni list 5001 N-V4A / 5304177 , 0.17MB , pdf

Katalog Vanjska zaštita od udara munje , 19.55MB , pdf

EU izjava o sukladnosti 5001 N-V4A / 5304177 , 0.06MB , pdf

Preuzmi

Izjava proizvođača 5001 N-V4A / 5304177 , 0.04MB , pdf

Preuzmi

REACH Izjava o sukladnosti 5001 N-V4A / 5304177 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti 5001 N-V4A / 5304177 , 0.13MB , pdf

Preuzmi

Upute za montažu Upute za montažu 5001 N-FT; 5001 N-VA; 5001 N-CU , 2.00MB , pdf

Preuzmi

Grafički prikaz proizvoda 5001 N-V4A / 5304177, 66.00 kB, jpg

Dimenzionalni crtež 5001 N-V4A / 5304177, 72.91 kB, jpg

5001 N-V4A / 5304177
