Napomena: ovaj proizvod je obustavljen.

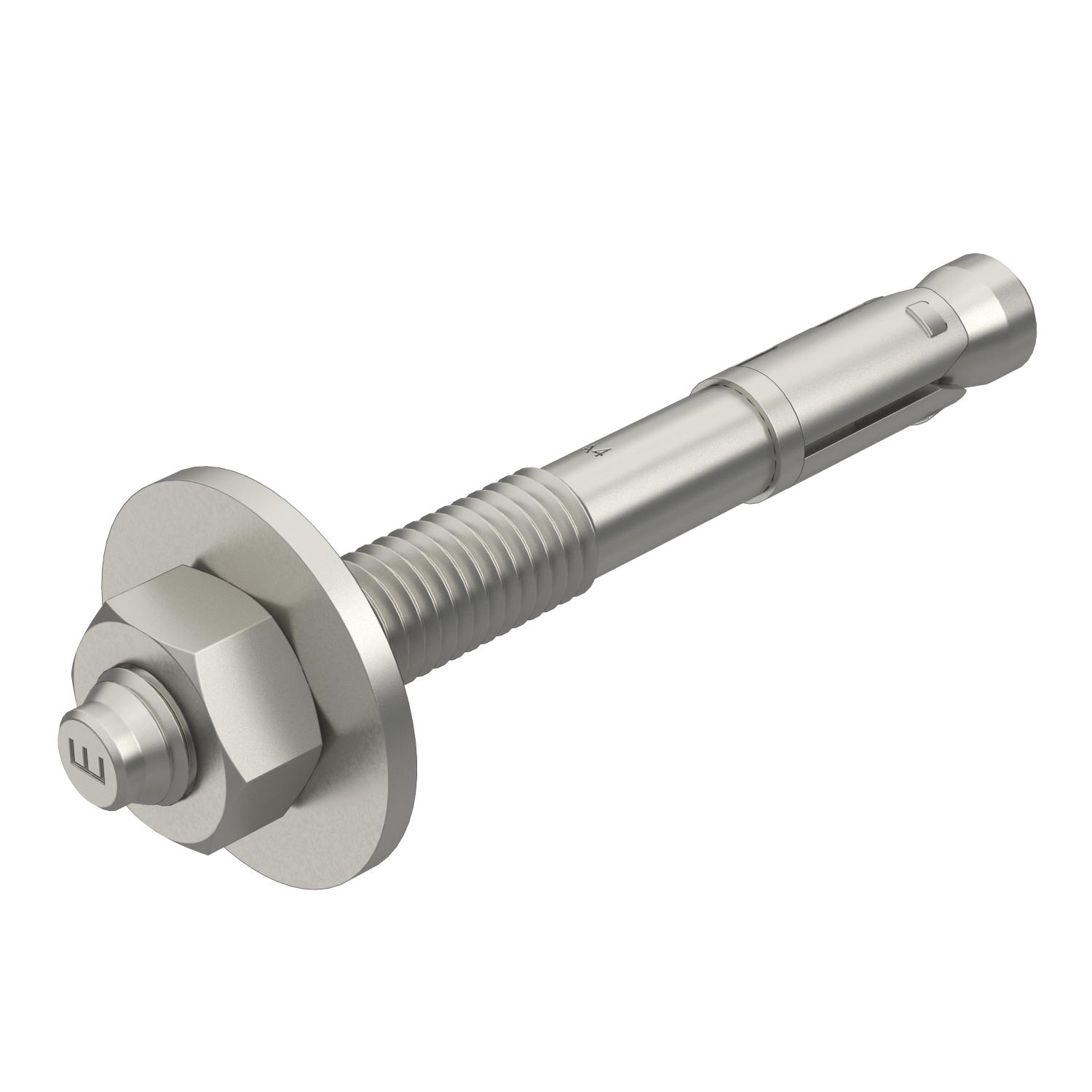

Sidreni vijak BZ-U, V4A
Brt. art. 3498336 | EAN 4012196411863
- Opis proizvoda
-
Opis proizvodaVijak za beton BZ za pričvršćivanje srednjih do teških tereta u unutarnjem i vanjskom području te napuknutom i nenapunknutom betonu. Vijak pričvršćuje velike terete s malim rubom i razmakom provrta.
Europsko tehničko odobrenje ETA-99/0010, uključujući karakteristične vrijednosti pod utjecajem vatre do vatrootpornosti R 120.
Dokaz o sposobnosti kod seizmičkih utjecaja, kategorije C1 i C2.
Odobrenje otpornosti Ureda za civilnu zaštitu, Bern, Švicarska.
-
- Tehnički podaci
-
Tehnički podaci
Debljina stezanja 10 mm Dimenzija M10x90mm Dopušteno područje opterećenja 4,3 Dubina provrta 75 mm ETA procjena potresa C1 i C2 Izvedba za zabijati Izvedba tipli/čavla/vijaka Razuporna tipla Maks. područje stezanja 30 mm Materijal Nehrđajući čelik Min. područje stezanja 10 mm Min. promjer bušenja 10 mm Navoj M10 Navoj metrički 10 Površina površina naknadno obrađena Vrsta navoja metrički Dimenzije

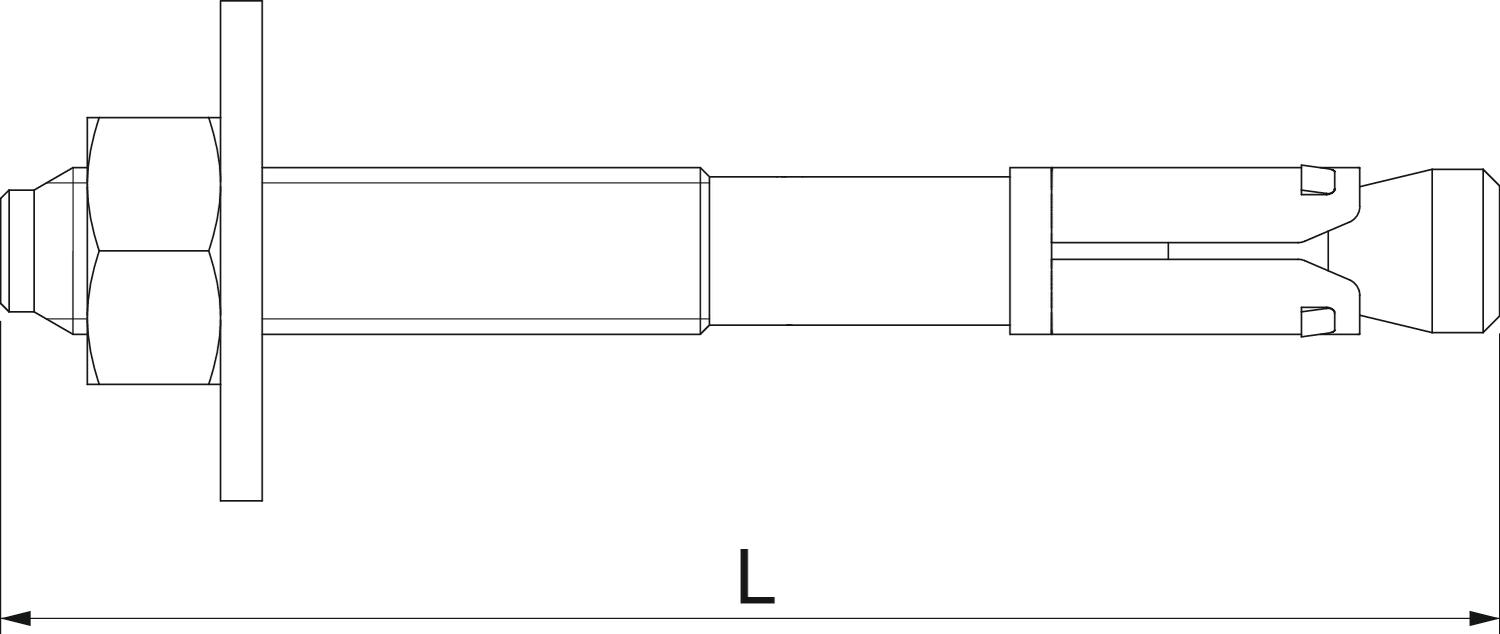

Duljina 90 mm Mjera L 90 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list BZU10-10-30/90A4 / 3498336 , 0.16MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti BZU10-10-30/90A4 / 3498336 , 0.29MB , pdfREACH Izjava o sukladnosti BZU10-10-30/90A4 / 3498336 , 0.12MB , pdfRoHS Izjava o sukladnosti BZU10-10-30/90A4 / 3498336 , 0.12MB , pdfPotvrda o odobrenju Europsko tehničko odobrenje MKT sidreni vijak BZ, BZ-IG , 0.13MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdfUpute za montažu Upute za montažu vijak za beton BZ; BZ-U , 0.98MB , pdf
