Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom FT 8 | 12 | 3

Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186703 | EAN 4012196850747

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

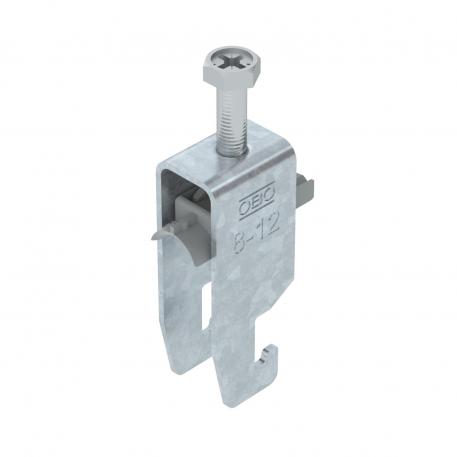

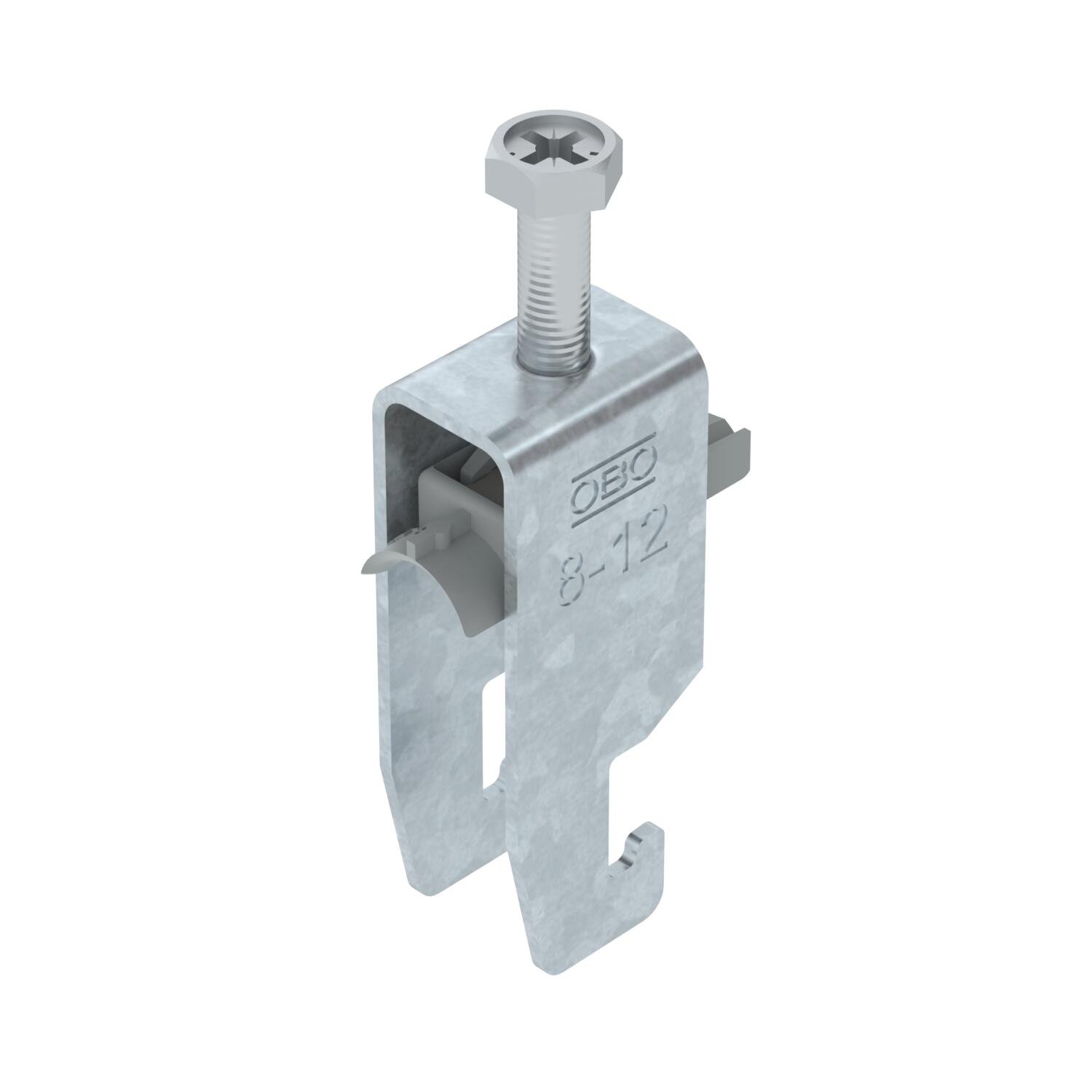

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,1054 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Plastika

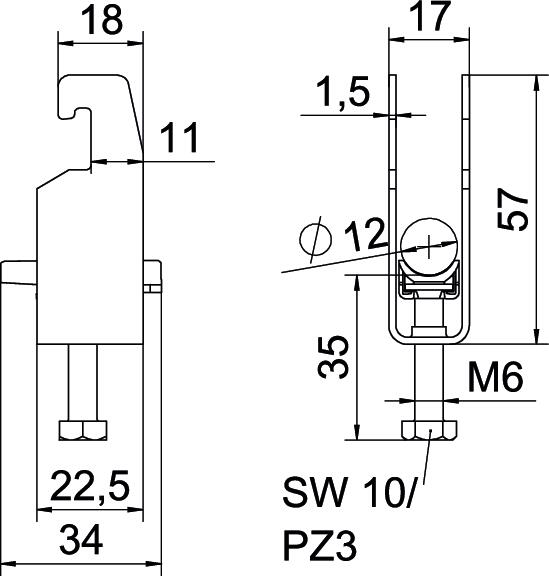

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	57 mm
Mjera L	47 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	17 mm
Širina utora	10 mm
Visina	57 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	1186703	Komada	50 Komada
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	1186710	Komada	50 Komada
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	1186717	Komada	50 Komada
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	1186723	Komada	50 Komada
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	1186730	Komada	50 Komada
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	1186737	Komada	50 Komada
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	1186743	Komada	50 Komada
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	1186750	Komada	50 Komada
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	1186757	Komada	50 Komada
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	1186763	Komada	50 Komada
