Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom FT 46 | 52 | 5

Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186750 | EAN 4012196851072

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

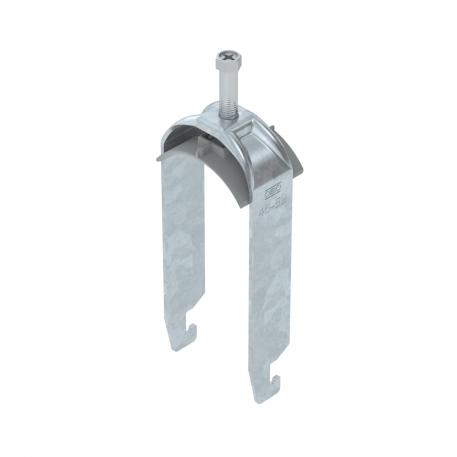

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,3169 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	46-52mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika
Mjera A	25 mm
Mjera B	57 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	141 mm
Mjera L	45 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	52 mm
Područje zatezanja D min.	46 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	57 mm
Širina utora	10 mm
Visina	141 mm
za maks. promjere cijevi	52 mm
za min. promjere cijevi	46 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	1186703	Komada	50 Komada
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	1186710	Komada	50 Komada
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	1186717	Komada	50 Komada
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	1186723	Komada	50 Komada
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	1186730	Komada	50 Komada
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	1186737	Komada	50 Komada
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	1186743	Komada	50 Komada
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	1186750	Komada	50 Komada
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	1186757	Komada	50 Komada
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	1186763	Komada	50 Komada
