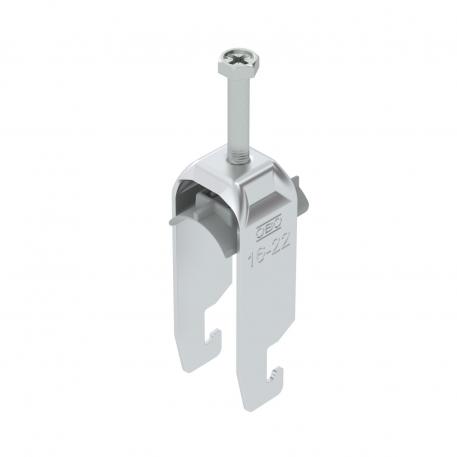

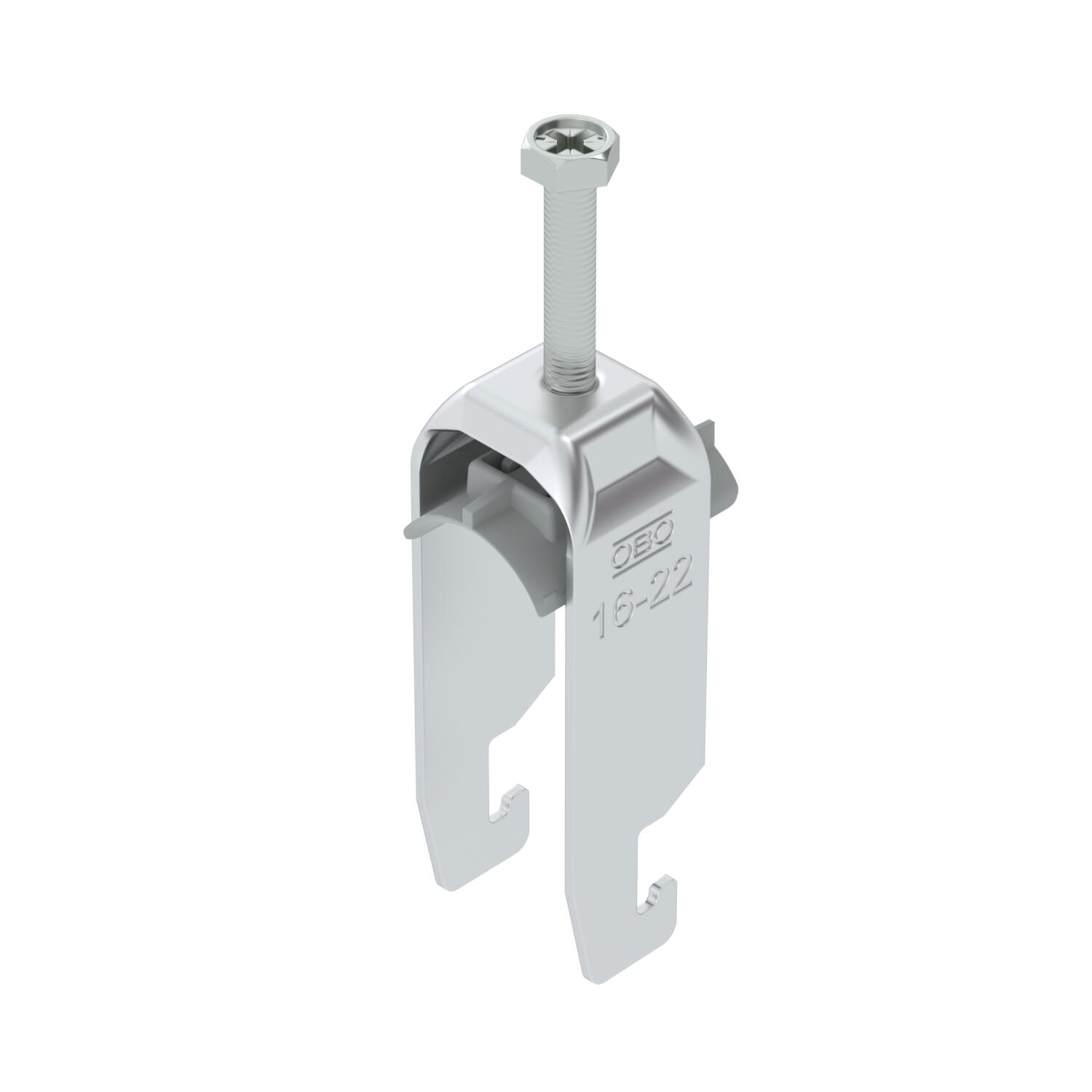

Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom AI
Brt. art. 1186917 | EAN 4012196851867
- Opis proizvoda
-
Opis proizvodaObujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

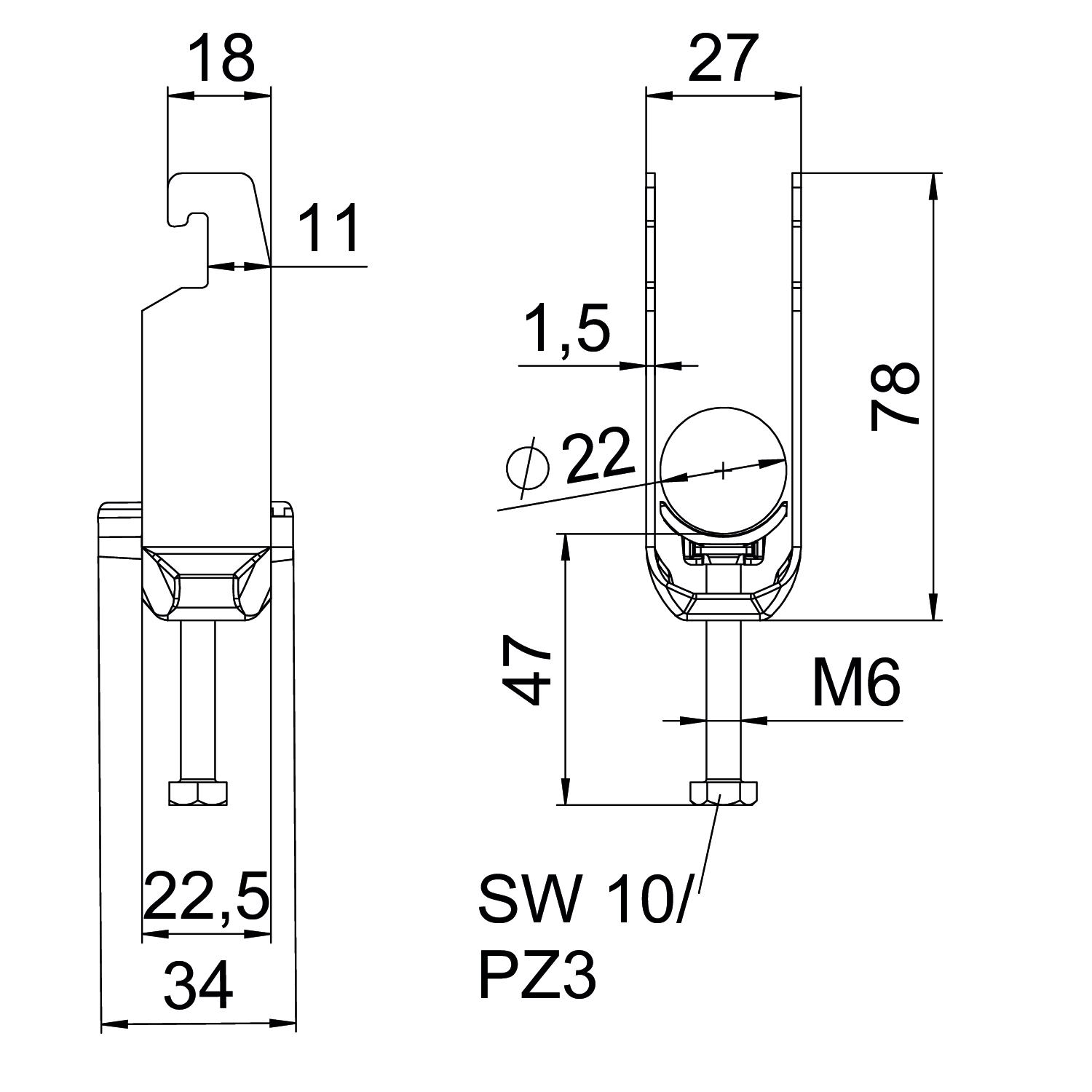

bez halogena da Broj kablova/cijevi 2 CO₂ otisak (GWP) od kolijevke do vrata 0,2702 kg CO₂e / 1 Komad Debljina lima 1,5 mm Dimenzija 16-22mm Dodatak materijala Aluminij Dodatak površine neobrađeno Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Aluminij Materijal kade Plastika Mjera A 22,5 mm Mjera B 27 mm Mjera C 78 mm Mjera G (mm) M6 Mjera H 78 mm Mjera L 47 mm Mjera t 1,5 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 22 mm Područje zatezanja D min. 16 mm S metalnom pločicom ne S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 27 mm Širina utora 10 mm Visina 78 mm za maks. promjere cijevi 22 mm za min. promjere cijevi 16 mm za montažni profil sa širinom proreza (s intervalom) maks. 22 mm za montažni profil sa širinom proreza (s intervalom) min. 18 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-U2-K-22 ALU / 1186917 , 0.27MB , pdfEU izjava o sukladnosti BS-U2-K-22 ALU / 1186917 , 0.13MB , pdfUK Izjava o sukladnosti BS-U2-K-22 ALU / 1186917 , 0.09MB , pdfUpute za montažu Clamp clip U foot, plastic , 3.09MB , pdf
