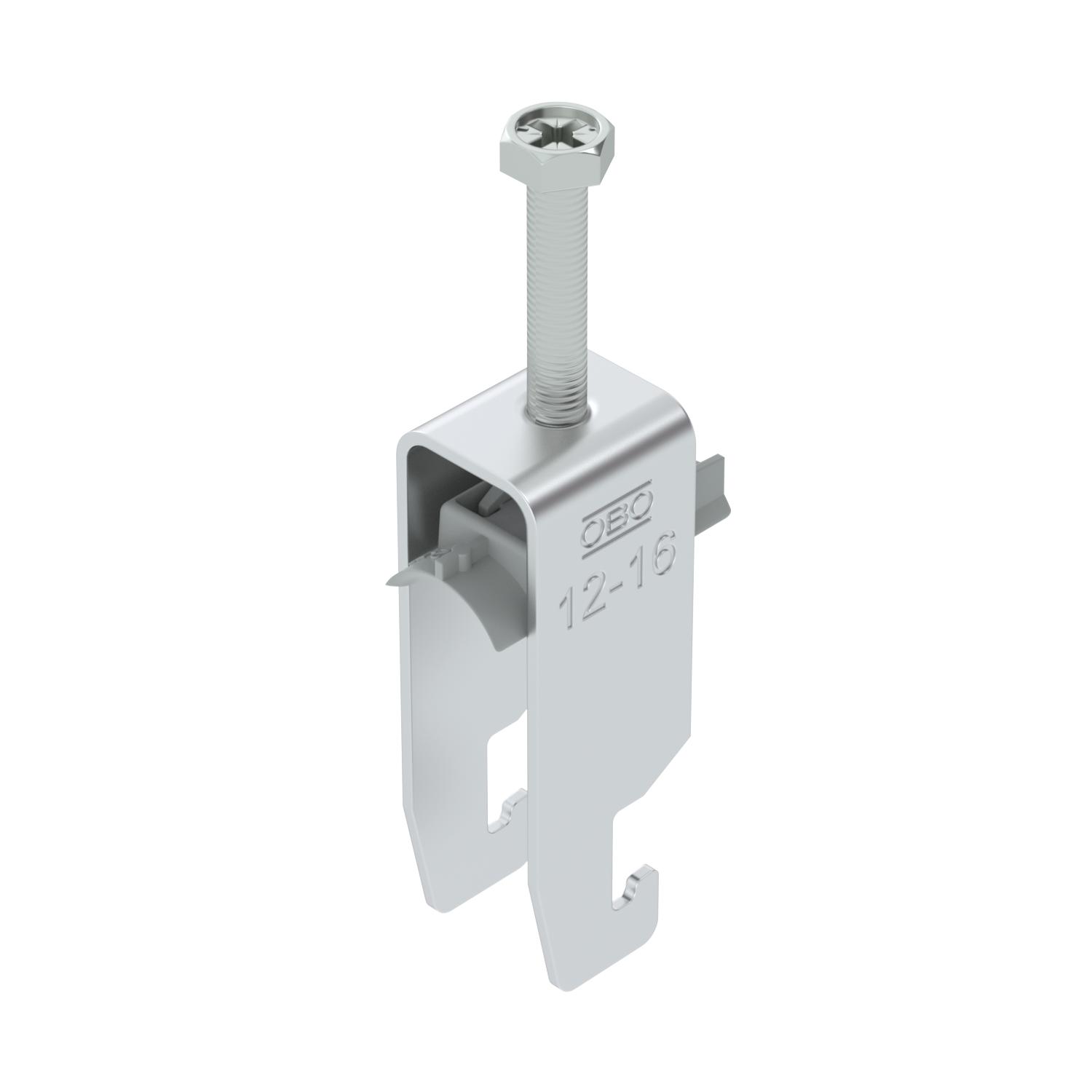

Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom AI 12 | 16 | 3

Obujmica tip 2056, U-kopča 2-struka, s plastičnom pričvrsnom pločicom AI

Brt. art. 1186910 | EAN 4012196851812

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,2364 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	12-16mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Aluminij
Materijal kade	Plastika

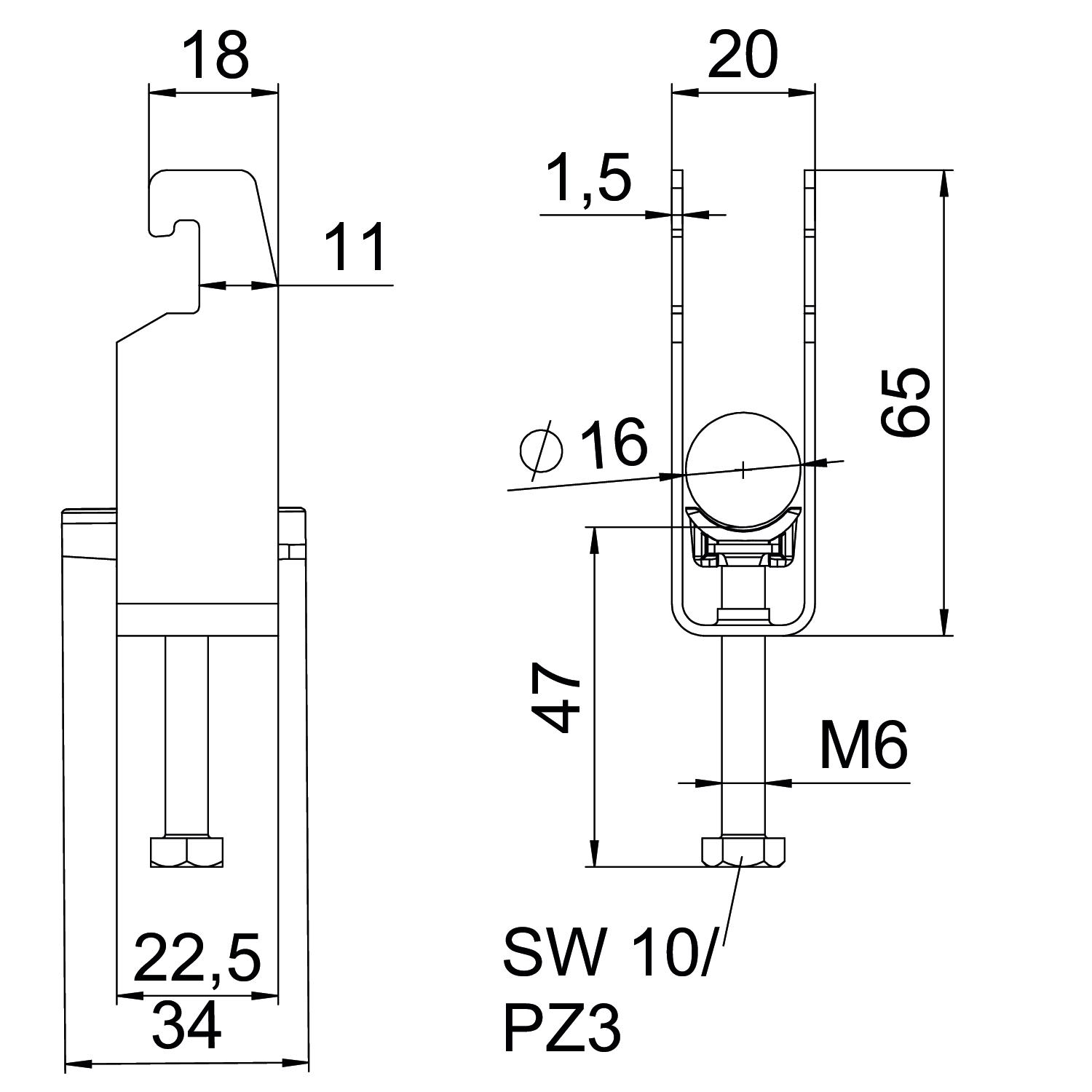

Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	65 mm
Mjera L	47 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
S metalnom pločicom	ne
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	20 mm
Širina utora	10 mm
Visina	65 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U2-K-12 ALU	8 mm	12 mm	3 Nm	1186903	Komada	50 Komada
BS-U2-K-16 ALU	12 mm	16 mm	3 Nm	1186910	Komada	50 Komada
BS-U2-K-22 ALU	16 mm	22 mm	3 Nm	1186917	Komada	50 Komada
BS-U2-K-28 ALU	22 mm	28 mm	3 Nm	1186923	Komada	50 Komada
BS-U2-K-34 ALU	28 mm	34 mm	3 Nm	1186930	Komada	50 Komada
BS-U2-K-40 ALU	34 mm	40 mm	3 Nm	1186937	Komada	50 Komada
BS-U2-K-46 ALU	40 mm	46 mm	5 Nm	1186943	Komada	50 Komada
BS-U2-K-52 ALU	46 mm	52 mm	5 Nm	1186950	Komada	50 Komada
