Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom AI 8 | 12 | 2

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom AI

Brt. art. 1186902 | EAN 4012196851751

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	2 Nm

Opis proizvoda

Opis proizvoda

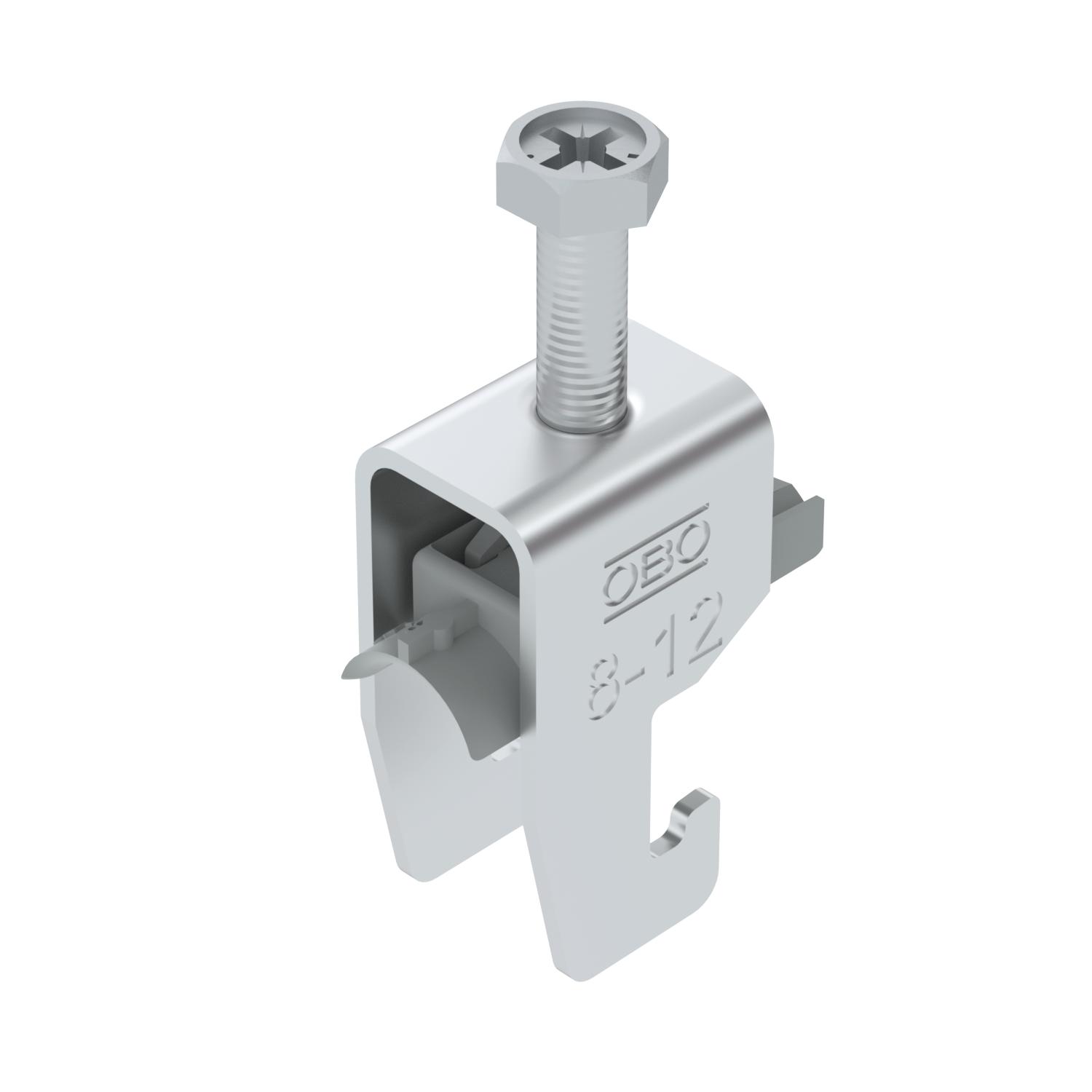

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,1657 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	2 Nm
Materijal	Aluminij
Materijal kade	Plastika

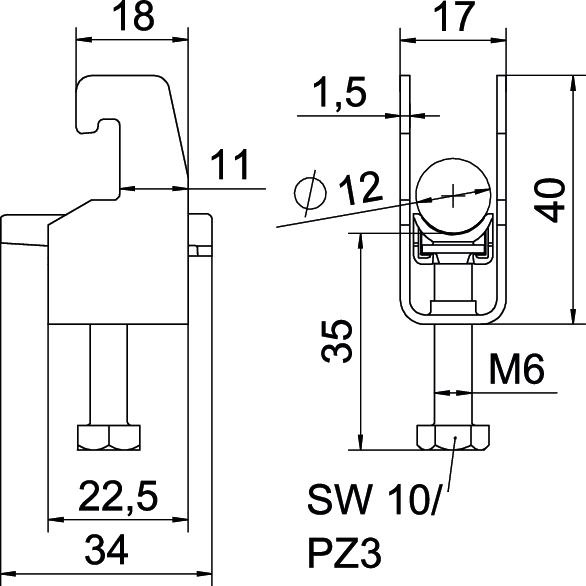

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	40 mm
Mjera L	35 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	17 mm
Širina utora	10 mm
Visina	40 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	1186902	Komada	50 Komada
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	1186909	Komada	50 Komada
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	1186916	Komada	50 Komada
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	1186922	Komada	50 Komada
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	1186929	Komada	50 Komada
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	1186936	Komada	50 Komada
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	1186942	Komada	50 Komada
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	1186949	Komada	50 Komada
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	1186956	Komada	50 Komada
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	1186962	Komada	50 Komada
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	1186969	Komada	50 Komada
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	1186976	Komada	50 Komada
