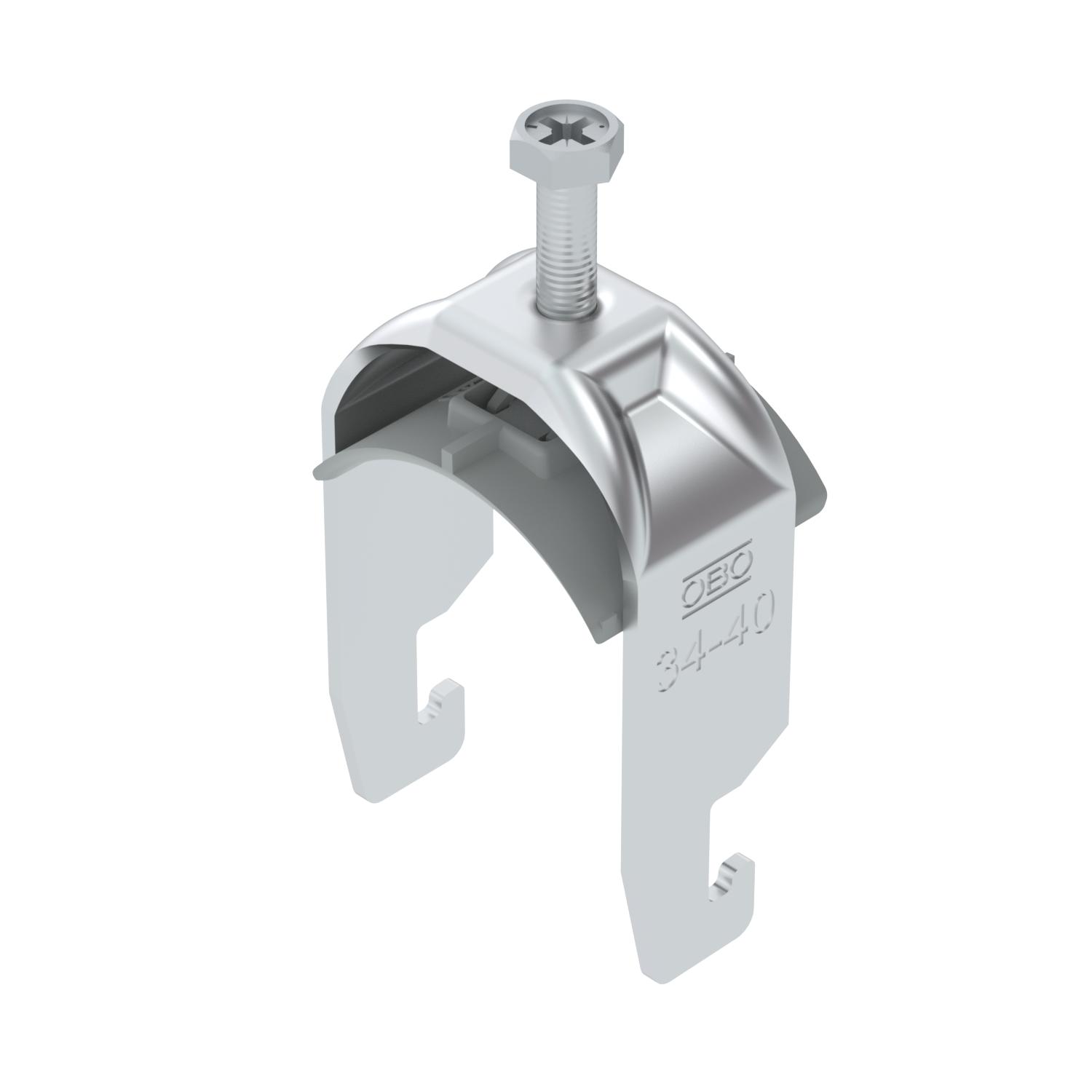

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom AI 34 | 40 | 2

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom AI

Brt. art. 1186936 | EAN 4012196851980

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	2 Nm

Opis proizvoda

Opis proizvoda

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,3188 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	34-40mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	2 Nm
Materijal	Aluminij
Materijal kade	Plastika

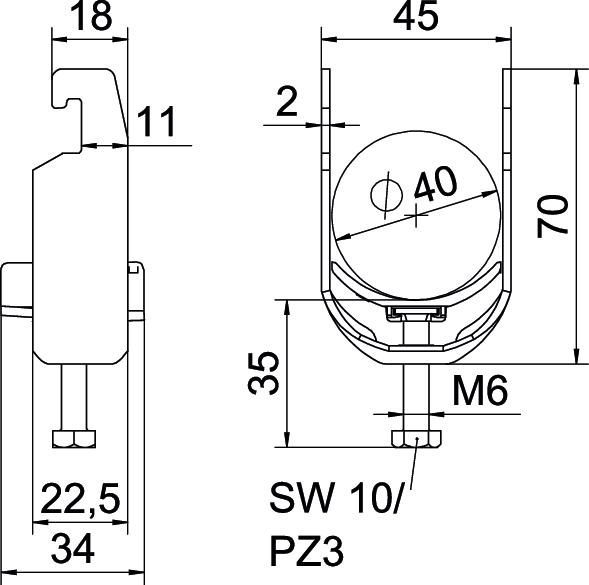

Mjera A	22,5 mm
Mjera B	45 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	70 mm
Mjera L	35 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	40 mm
Područje zatezanja D min.	34 mm
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	45 mm
Širina utora	10 mm
Visina	70 mm
za maks. promjere cijevi	40 mm
za min. promjere cijevi	34 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	1186902	Komada	50 Komada
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	1186909	Komada	50 Komada
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	1186916	Komada	50 Komada
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	1186922	Komada	50 Komada
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	1186929	Komada	50 Komada
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	1186936	Komada	50 Komada
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	1186942	Komada	50 Komada
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	1186949	Komada	50 Komada
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	1186956	Komada	50 Komada
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	1186962	Komada	50 Komada
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	1186969	Komada	50 Komada
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	1186976	Komada	50 Komada
