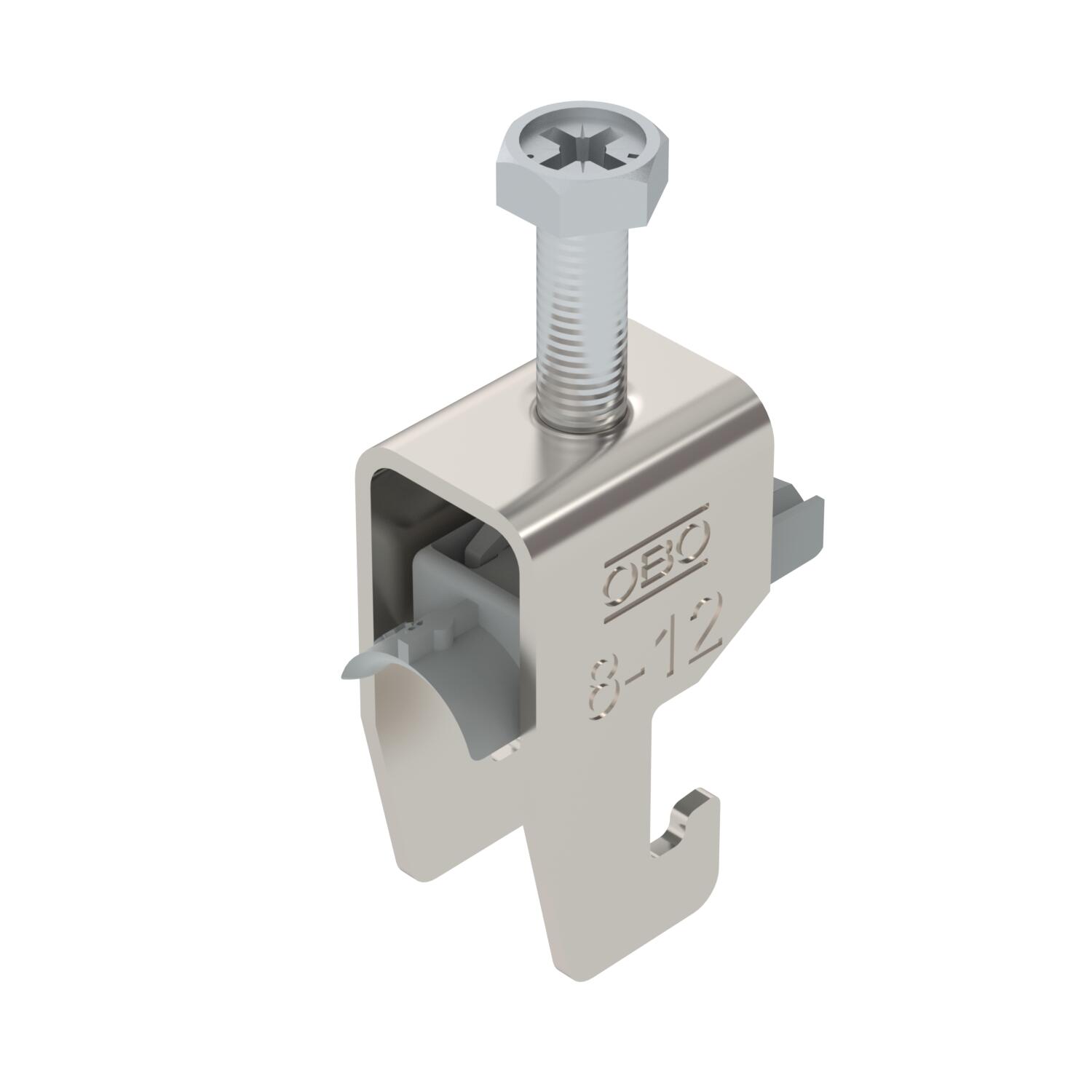

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1186802 | EAN 4012196851270

Opis proizvoda
Opis proizvoda
Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.
  • bez halogena, klora, fluora i broma
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Obujmica za C-montažne profile, širina utora od 18-22 mm
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cijevi 1
CO2 otisak (GWP) od kolijevke do vrata 0,2103 kg CO₂e / 1 Komad
Debljina lima 1,5 mm
Dimenzija 08-12mm
Dodatak materijala nehrđajući čelik
Dodatak površine neobrađeno
Duljina 22,5 mm
Dužina vanjske mjere 34 mm
Kvaliteta materijala kade Polipropilen
Maks. Zakretni moment 3 Nm
Materijal Nehrđajući čelik 1.4301
Materijal kade Plastika

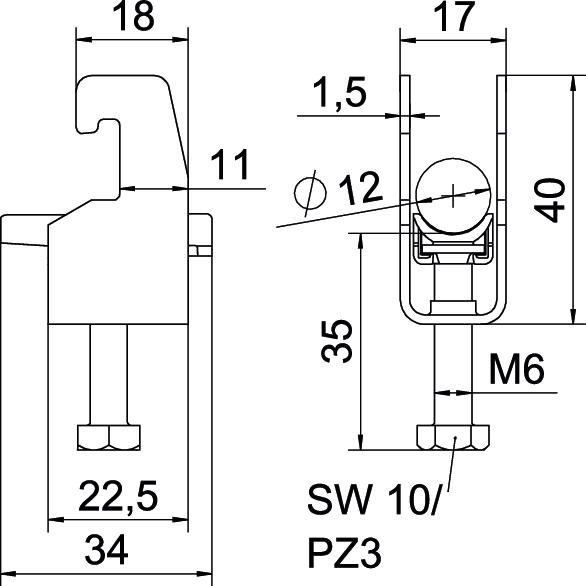

Mjera A 22,5 mm
Mjera B 17 mm
Mjera C 34 mm
Mjera G (mm) M6
Mjera H 40 mm
Mjera L 35 mm
Mjera t 1,5 mm
Način montaže Montažni profil
Navoj M6
Područje zatezanja D maks. 12 mm
Područje zatezanja D min. 8 mm
Površina površina naknadno obrađena
S metalnom pločicom ne
S plastičnom posudom da
Sa nasuprotnom pločicom ne
Širina 17 mm
Širina utora 10 mm
Visina 40 mm
za maks. promjere cijevi 12 mm
za min. promjere cijevi 8 mm
za montažni profil sa širinom proreza (s intervalom) maks. 22 mm
za montažni profil sa širinom proreza (s intervalom) min. 18 mm
Svi tipovi

Svi tipovi

Tip Područje zatezanja D min. Područje zatezanja D maks. Maks. Zakretni moment Brt. art. Količina Min. pak.
BS-U1-K-12 A2 8 mm 12 mm 3 Nm 1186802
50 Komada
BS-U1-K-16 A2 12 mm 16 mm 3 Nm 1186809
50 Komada
BS-U1-K-22 A2 16 mm 22 mm 3 Nm 1186816
50 Komada
BS-U1-K-28 A2 22 mm 28 mm 3 Nm 1186822
50 Komada
BS-U1-K-34 A2 28 mm 34 mm 3 Nm 1186829
50 Komada
BS-U1-K-40 A2 34 mm 40 mm 3 Nm 1186836
25 Komada
BS-U1-K-46 A2 40 mm 46 mm 5 Nm 1186842
25 Komada
BS-U1-K-52 A2 46 mm 52 mm 5 Nm 1186849
25 Komada
BS-U1-K-58 A2 52 mm 58 mm 5 Nm 1186856
25 Komada
BS-U1-K-64 A2 58 mm 64 mm 5 Nm 1186862
15 Komada
BS-U1-K-70 A2 64 mm 70 mm 5 Nm 1186869
15 Komada
BS-U1-K-76 A2 70 mm 76 mm 5 Nm 1186876
10 Komada
