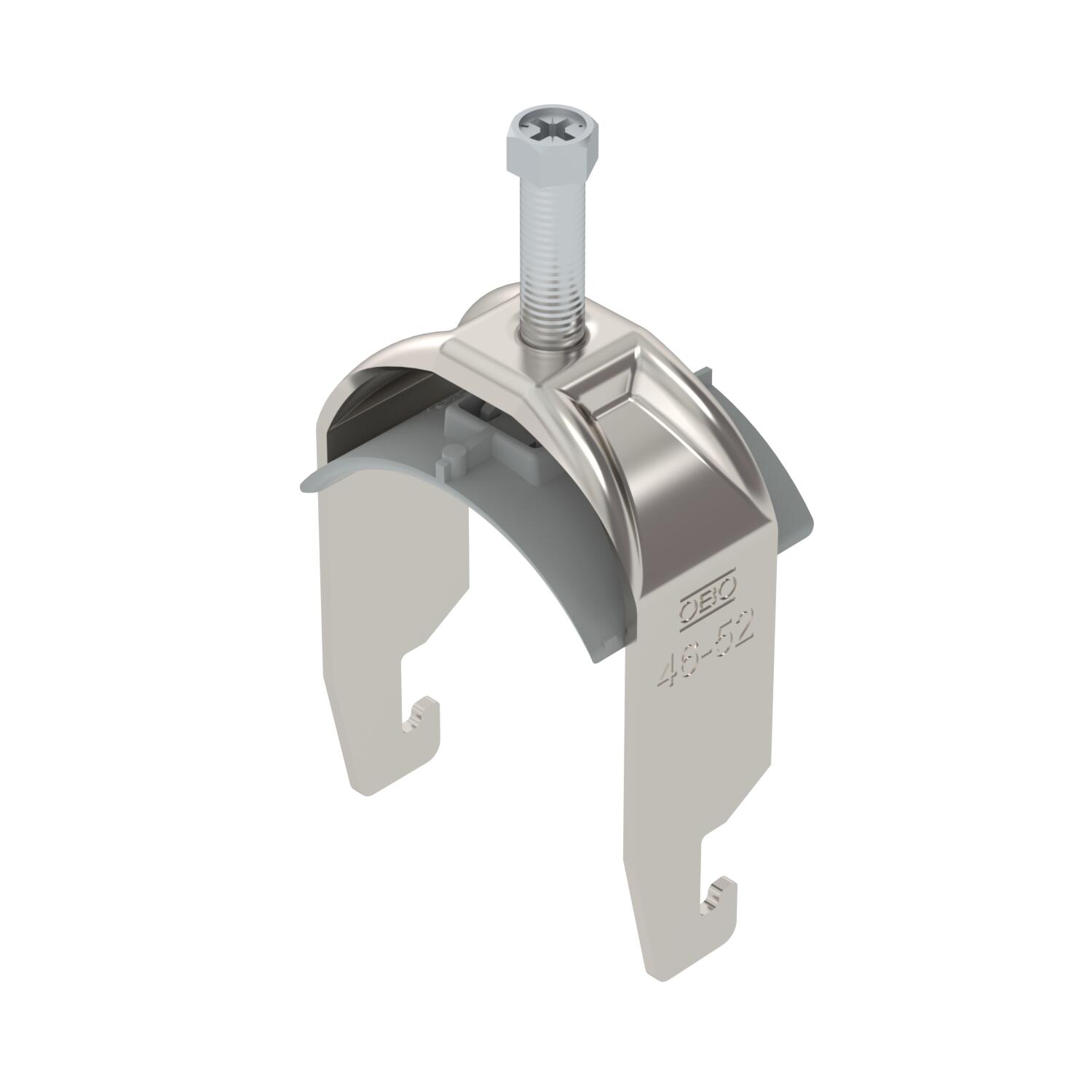

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom A2 46 | 52 | 5

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1186849 | EAN 4012196851584

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,5683 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	46-52mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	Plastika
Mjera A	25 mm
Mjera B	57 mm
Mjera C	40 mm
Mjera G (mm)	M8
Mjera H	83 mm

Mjera L	32 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	52 mm
Područje zatezanja D min.	46 mm
Površina	površina naknadno obrađena
S metalnom pločicom	ne
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	57 mm
Širina utora	10 mm
Visina	83 mm
za maks. promjere cijevi	52 mm
za min. promjere cijevi	46 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-K-12 A2	8 mm	12 mm	3 Nm	1186802	Komada	50 Komada
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	1186809	Komada	50 Komada
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	1186816	Komada	50 Komada
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	1186822	Komada	50 Komada
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	1186829	Komada	50 Komada
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	1186836	Komada	25 Komada
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	1186842	Komada	25 Komada
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	1186849	Komada	25 Komada
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	1186856	Komada	25 Komada
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	1186862	Komada	15 Komada
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	1186869	Komada	15 Komada
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	1186876	Komada	10 Komada
