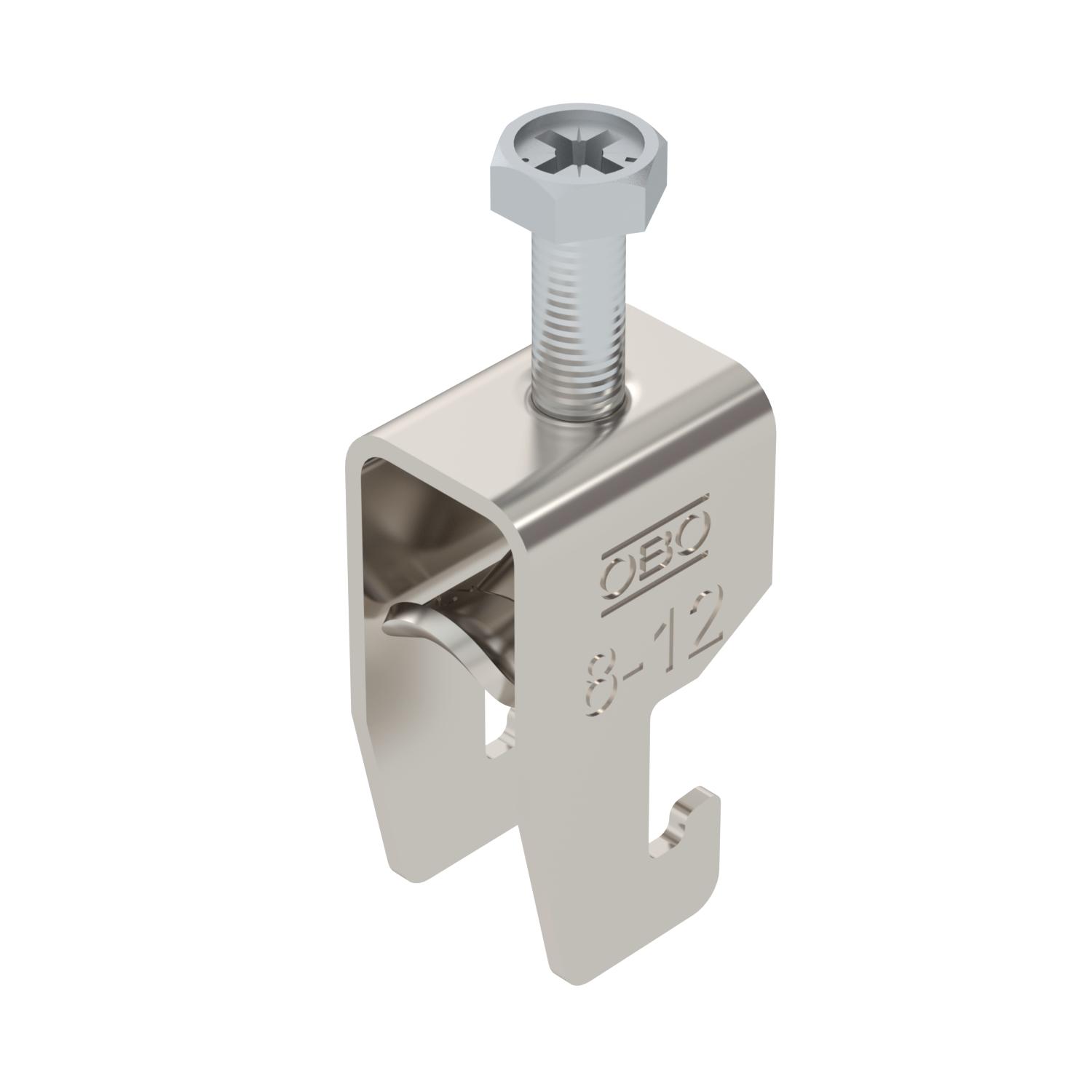

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom A4

Brt. art. 1186602 | EAN 4012196850259

Opis proizvoda
Opis proizvoda
Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Obujmica za C-montažne profile, širina utora od 18-22 mm
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cijevi 1
CO2 otisak (GWP) od kolijevke do vrata 0,2279 kg CO₂e / 1 Komad
Debljina lima 1,5 mm
Dimenzija 08-12mm
Dodatak materijala nehrđajući čelik
Dodatak površine neobrađeno
Duljina 22,5 mm
Dužina vanjske mjere 28 mm
Maks. Zakretni moment 3 Nm
Materijal nehrđajući čelik 1.4571
Materijal kade nehrđajući čelik

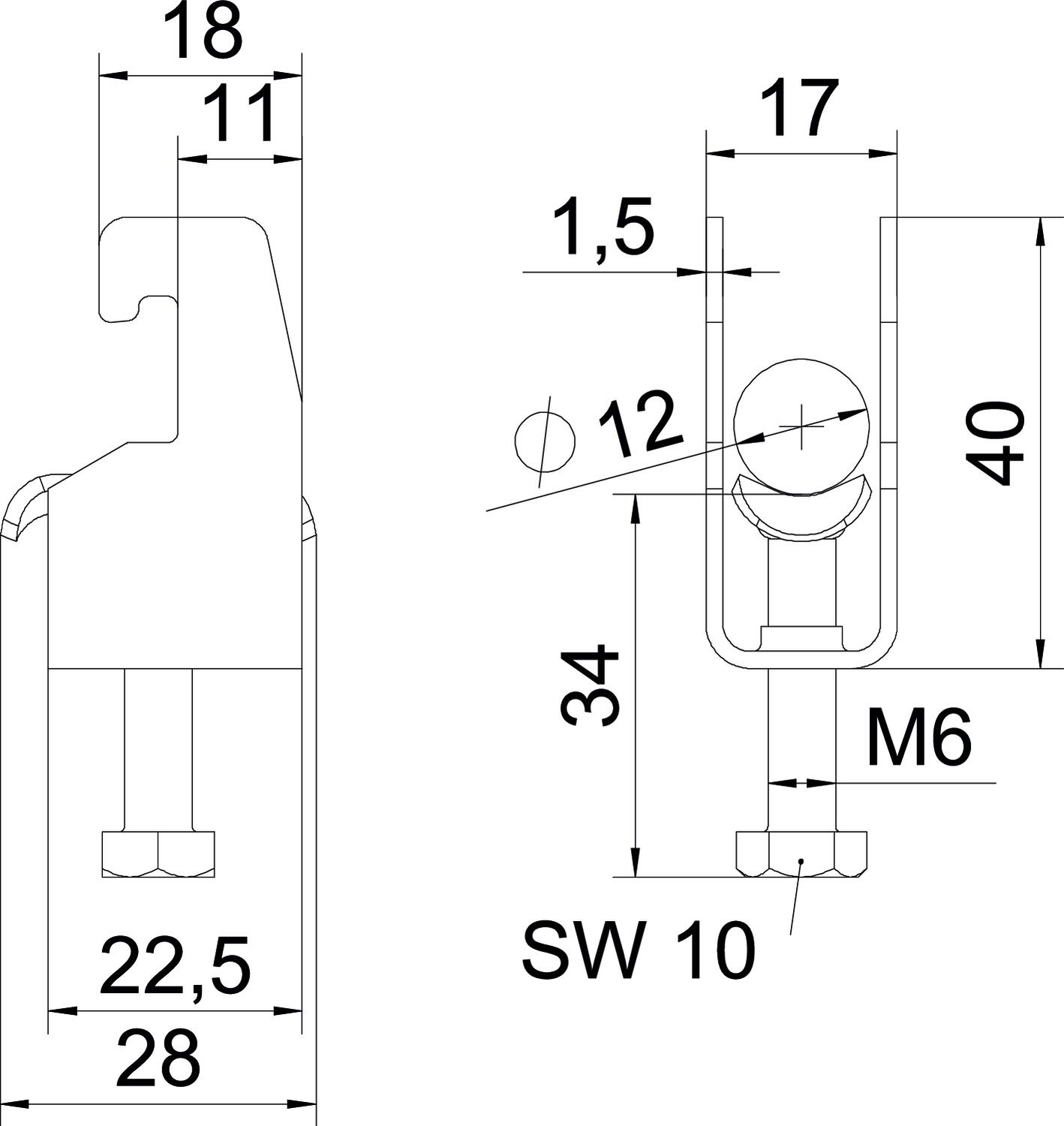

Mjera A 22,5 mm
Mjera B 17 mm
Mjera C 28 mm
Mjera G (mm) M6
Mjera H 40 mm
Mjera L 34 mm
Mjera t 1,5 mm
Način montaže Montažni profil
Navoj M6
Područje zatezanja D maks. 12 mm
Područje zatezanja D min. 8 mm
Površina površina naknadno obrađena
S metalnom pločicom da
Sa nasuprotnom pločicom ne
Širina 17 mm
Širina utora 10 mm
Visina 40 mm
za maks. promjere cijevi 12 mm
za min. promjere cijevi 8 mm
za montažni profil sa širinom proreza (s intervalom) maks. 22 mm
za montažni profil sa širinom proreza (s intervalom) min. 18 mm
Svi tipovi

Svi tipovi

Tip Područje zatezanja D min. Područje zatezanja D maks. Maks. Zakretni moment Brt. art. Količina Min. pak.
BS-U1-M-12 A4 8 mm 12 mm 3 Nm 1186602
100 Komada
BS-U1-M-16 A4 12 mm 16 mm 3 Nm 1186609
100 Komada
BS-U1-M-22 A4 16 mm 22 mm 3 Nm 1186616
100 Komada
BS-U1-M-28 A4 22 mm 28 mm 3 Nm 1186622
100 Komada
BS-U1-M-34 A4 28 mm 34 mm 3 Nm 1186629
100 Komada
BS-U1-M-40 A4 34 mm 40 mm 3 Nm 1186636
100 Komada
BS-U1-M-46 A4 40 mm 46 mm 5 Nm 1186642
100 Komada
BS-U1-M-52 A4 46 mm 52 mm 5 Nm 1186649
100 Komada
BS-U1-M-58 A4 52 mm 58 mm 5 Nm 1186656
100 Komada
BS-U1-M-64 A4 58 mm 64 mm 5 Nm 1186662
100 Komada
BS-U1-M-70 A4 64 mm 70 mm 5 Nm 1186669
50 Komada
BS-U1-M-76 A4 70 mm 76 mm 5 Nm 1186676
25 Komada
