Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom A4 70 | 76 | 5

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom A4

Brt. art. 1186676 | EAN 4012196850679

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

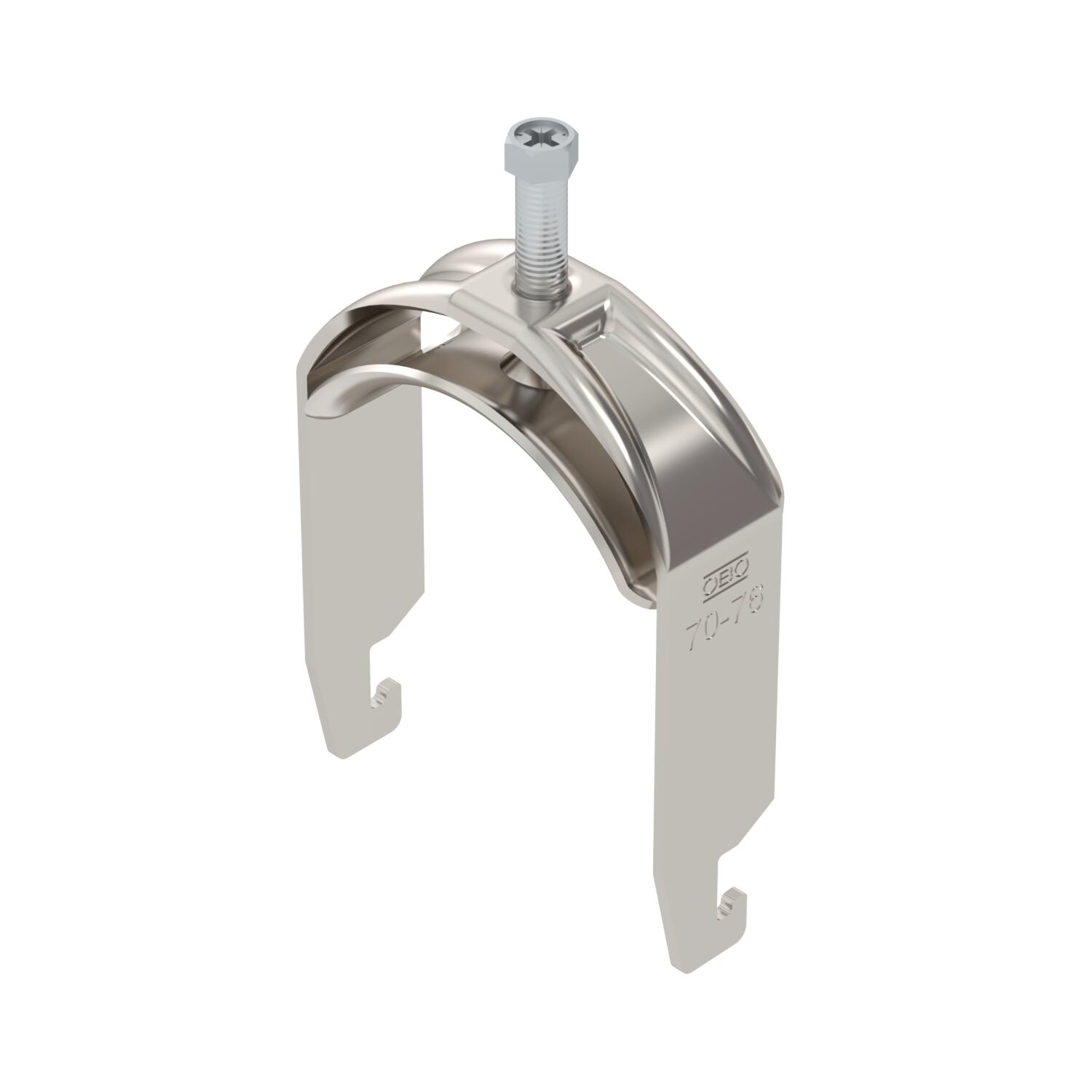

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,9765 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	70-76mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	37 mm
Maks. Zakretni moment	5 Nm
Materijal	nehrđajući čelik 1.4571
Materijal kade	nehrđajući čelik

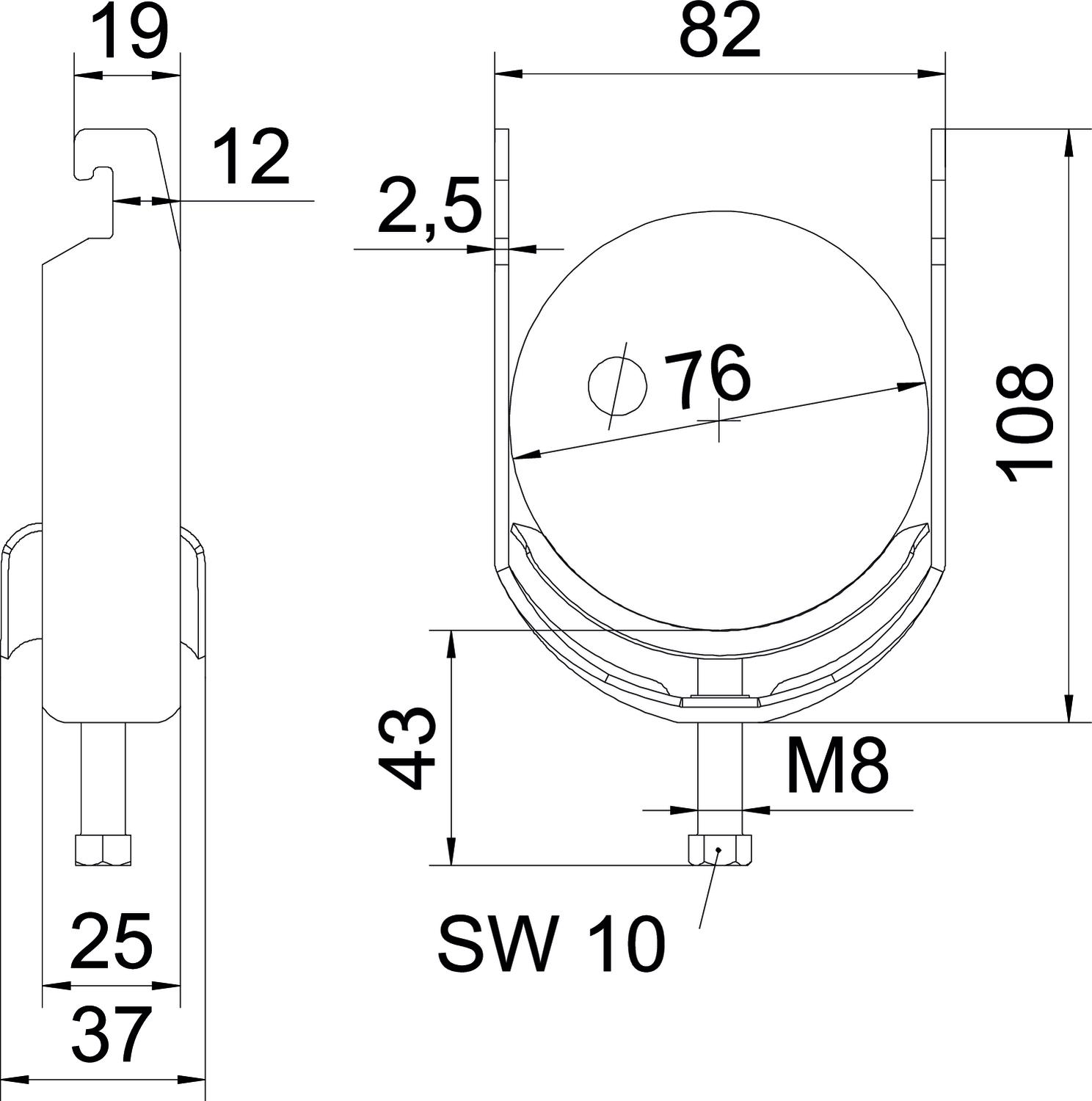

Mjera A	25 mm
Mjera B	82 mm
Mjera C	37 mm
Mjera G (mm)	M8
Mjera H	108 mm

Mjera L	43 mm
Mjera t	2,5 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	76 mm
Područje zatezanja D min.	70 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	82 mm
Širina utora	10 mm
Visina	108 mm
za maks. promjere cijevi	76 mm
za min. promjere cijevi	70 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Komada	100 Komada
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Komada	100 Komada
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Komada	100 Komada
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Komada	100 Komada
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Komada	100 Komada
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Komada	100 Komada
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Komada	100 Komada
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Komada	100 Komada
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Komada	100 Komada
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Komada	100 Komada
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Komada	50 Komada
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Komada	25 Komada
