Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom FT 64 | 70 | 5

Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1187062 | EAN 4012196852659

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

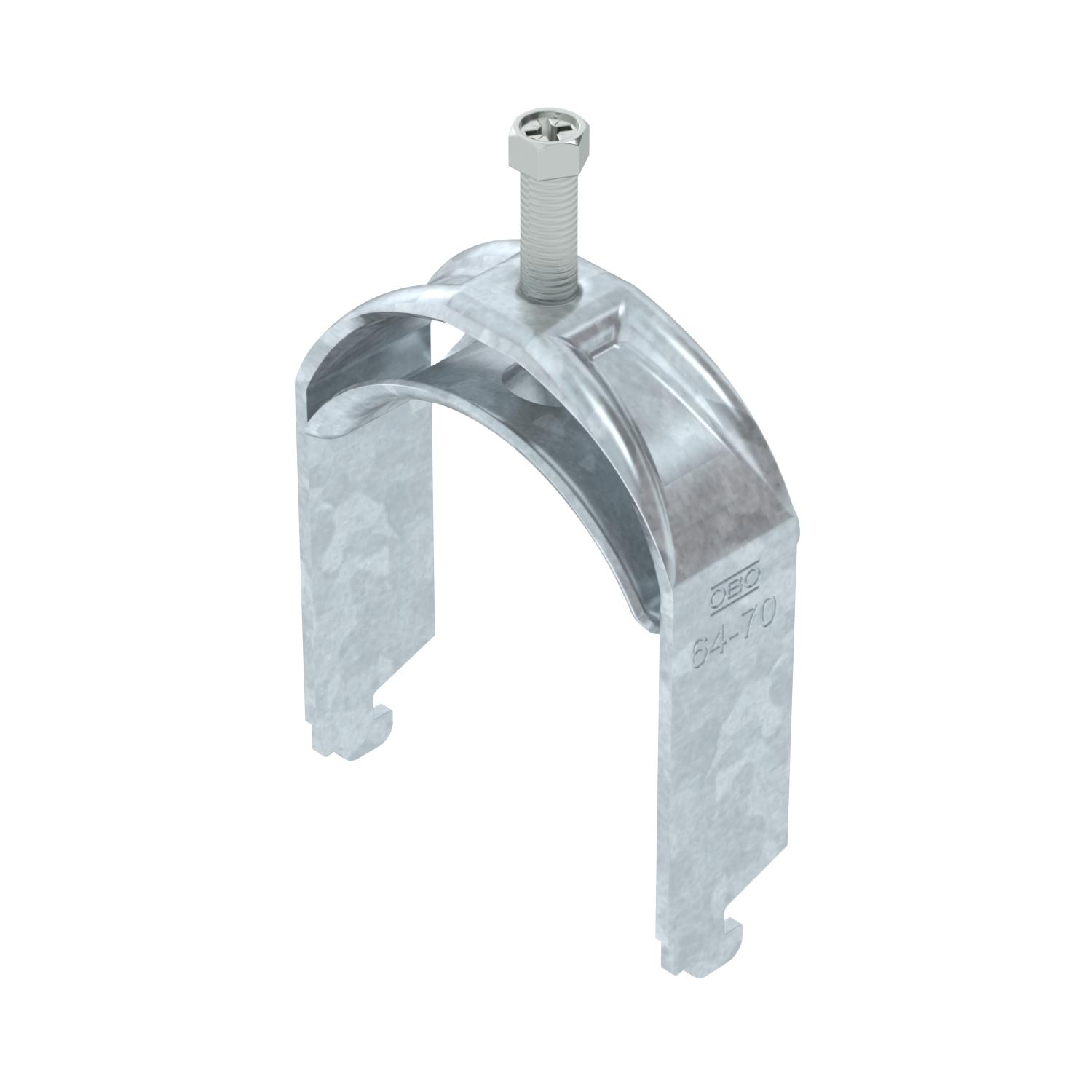

Obujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,4237 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	64-70mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik

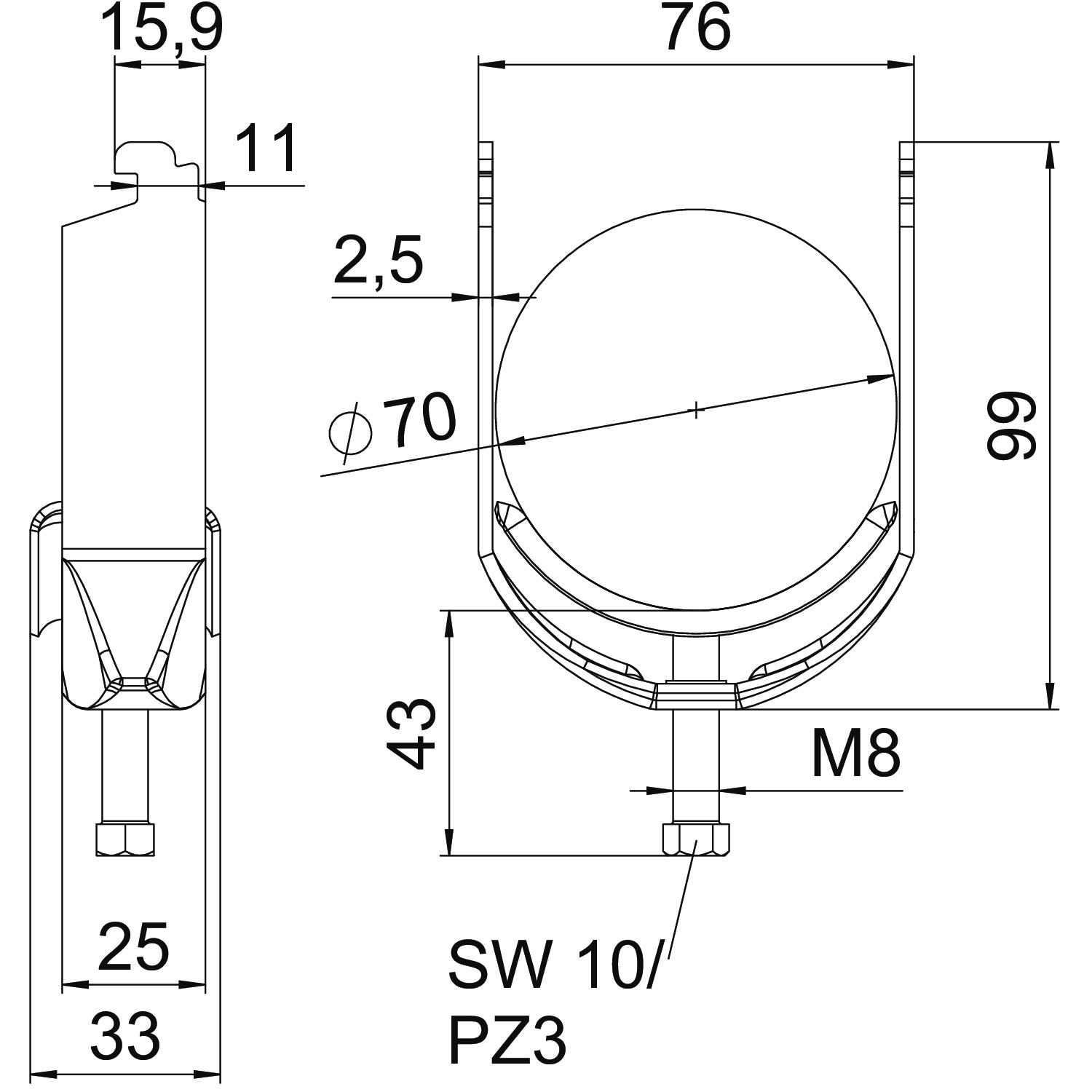

Mjera A	25 mm
Mjera B	76 mm
Mjera C	33 mm
Mjera G (mm)	M8
Mjera H	99 mm

Mjera L	43 mm
Mjera t	2,5 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	70 mm
Područje zatezanja D min.	64 mm
Površina	vruće pocinčano
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina	76 mm
Širina utora	10 mm
Visina	99 mm
za maks. promjere cijevi	70 mm
za min. promjere cijevi	64 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Komada	100 Komada
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Komada	100 Komada
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Komada	100 Komada
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Komada	100 Komada
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Komada	100 Komada
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Komada	100 Komada
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Komada	100 Komada
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Komada	100 Komada
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Komada	100 Komada
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Komada	50 Komada
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Komada	50 Komada
