Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom FT 12 | 16 | 3

Obujmica tip 2056, N-kopča 1-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1187008 | EAN 4012196852390

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

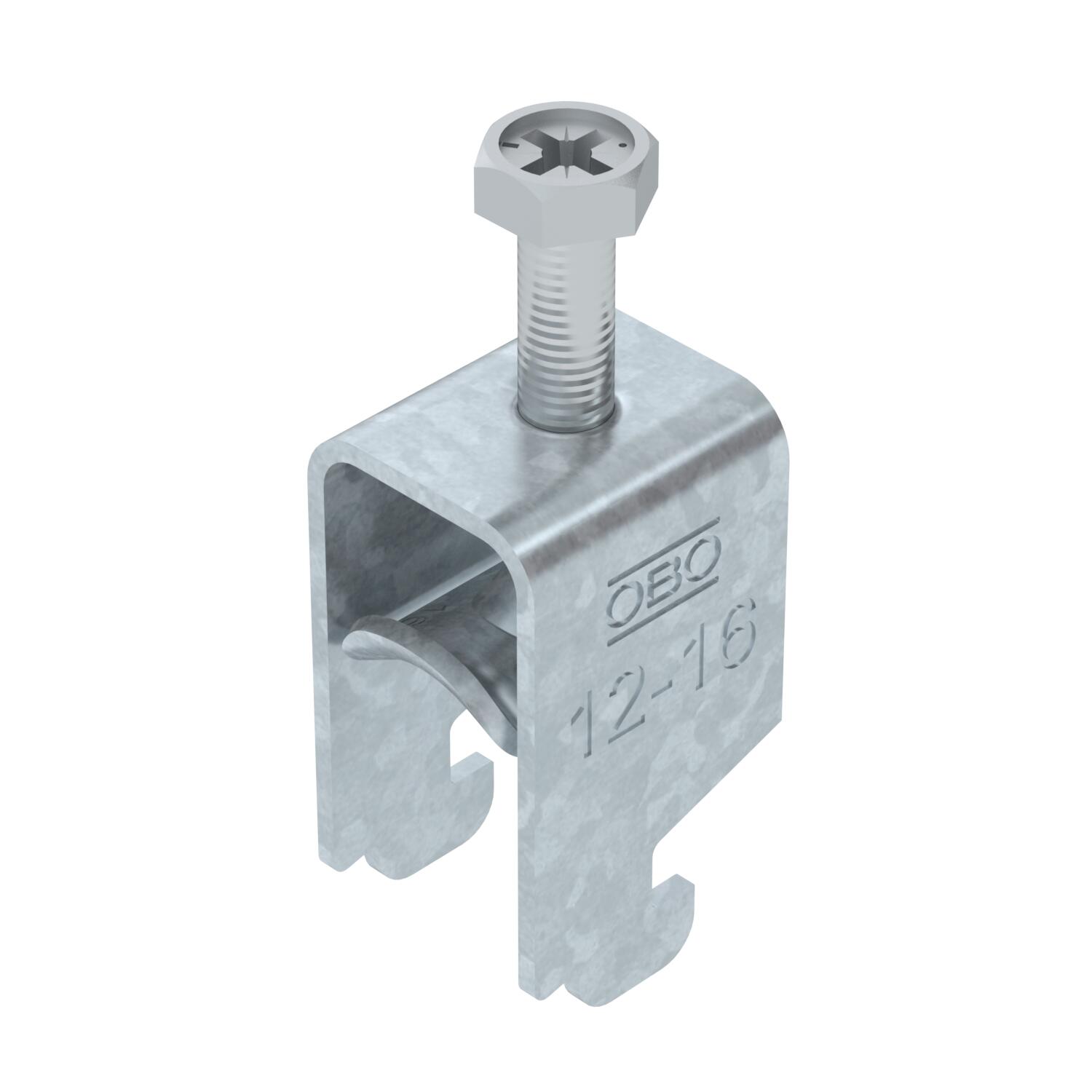

Obujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,0797 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	12-16mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Čelik

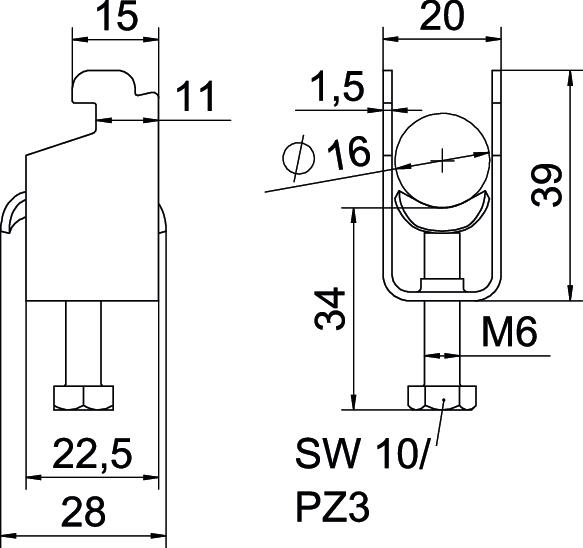

Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	28 mm
Mjera G (mm)	M6
Mjera H	39 mm

Mjera L	34 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	20 mm
Širina utora	10 mm
Visina	39 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Komada	100 Komada
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Komada	100 Komada
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Komada	100 Komada
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Komada	100 Komada
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Komada	100 Komada
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Komada	100 Komada
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Komada	100 Komada
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Komada	100 Komada
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Komada	100 Komada
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Komada	50 Komada
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Komada	50 Komada
