Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom A2 8 | 12 | 3

Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1186302 | EAN 4012196847617

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,187 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	Plastika

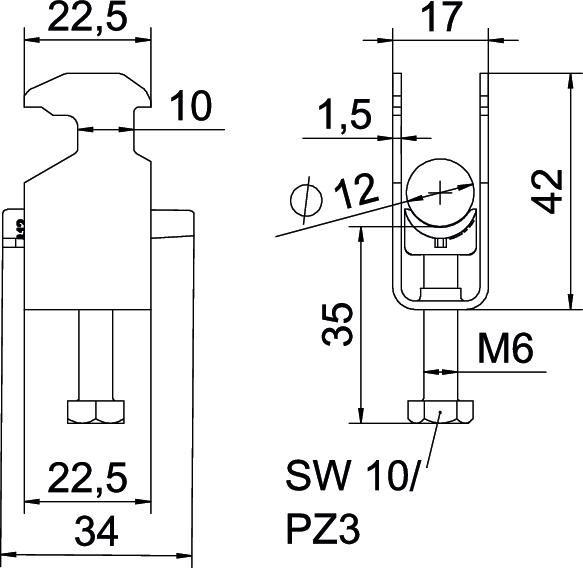

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	42 mm
Mjera L	35 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	površina naknadno obrađena
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	17 mm
Širina utora	10 mm
Visina	42 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Komada	50 Komada
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Komada	50 Komada
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Komada	50 Komada
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Komada	50 Komada
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Komada	50 Komada
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Komada	25 Komada
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Komada	25 Komada
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Komada	25 Komada
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Komada	25 Komada
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Komada	15 Komada
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Komada	15 Komada
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Komada	10 Komada
