Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom A2 40 | 46 | 5

Obujmica tip 2056, H-kopča 1-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1186342 | EAN 4012196847891

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

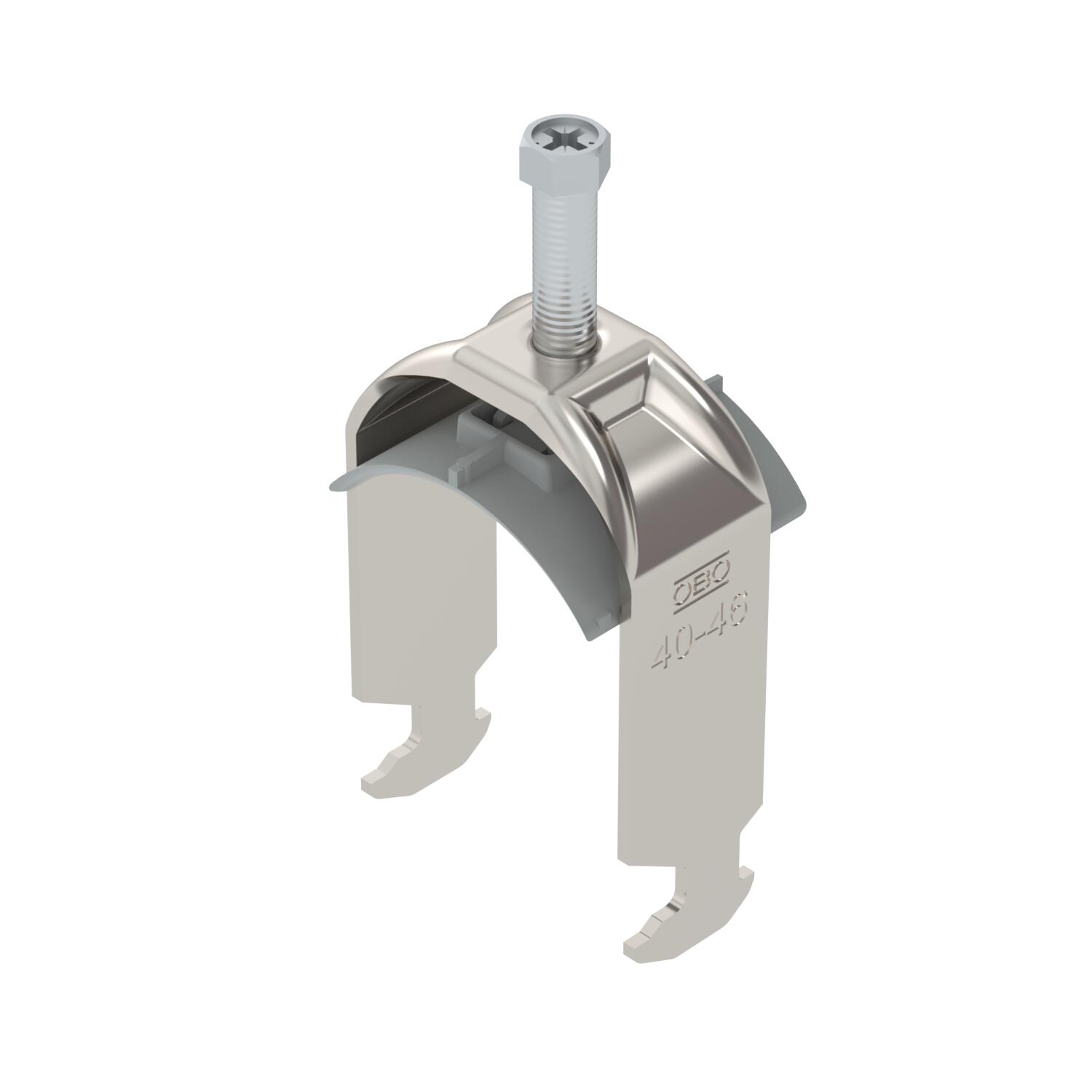

Obujmica s čekićastom kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,6047 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	Plastika

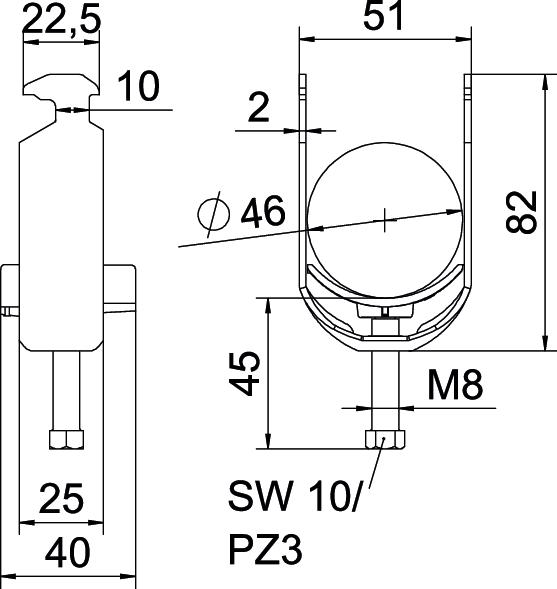

Mjera A	25 mm
Mjera B	51 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	82 mm
Mjera L	45 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	površina naknadno obrađena
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	51 mm
Širina utora	10 mm
Visina	82 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm
za montažni profil sa širinom proreza (s intervalom) maks.	17 mm
za montažni profil sa širinom proreza (s intervalom) min.	16 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Komada	50 Komada
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Komada	50 Komada
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Komada	50 Komada
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Komada	50 Komada
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Komada	50 Komada
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Komada	25 Komada
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Komada	25 Komada
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Komada	25 Komada
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Komada	25 Komada
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Komada	15 Komada
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Komada	15 Komada
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Komada	10 Komada
