Napomena: ovaj proizvod je obustavljen.
Proizvod koji ga zamjenjuje možete pronaći ovdje: 1186062 / Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom FT
Obujmica, 1-struka s metalnom pričvrsnom pločicom FT
Brt. art. 1156101 | EAN 4012195063254
- Opis proizvoda
-
Opis proizvodaPrikladno za sve montažne profile C sa širinom proreza od 16 - 17 mm.
Obujmica, vijak i pričvrsna pločica od vruće pocinčanog čelika.
Moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija!
-
- Tehnički podaci
-
Tehnički podaci

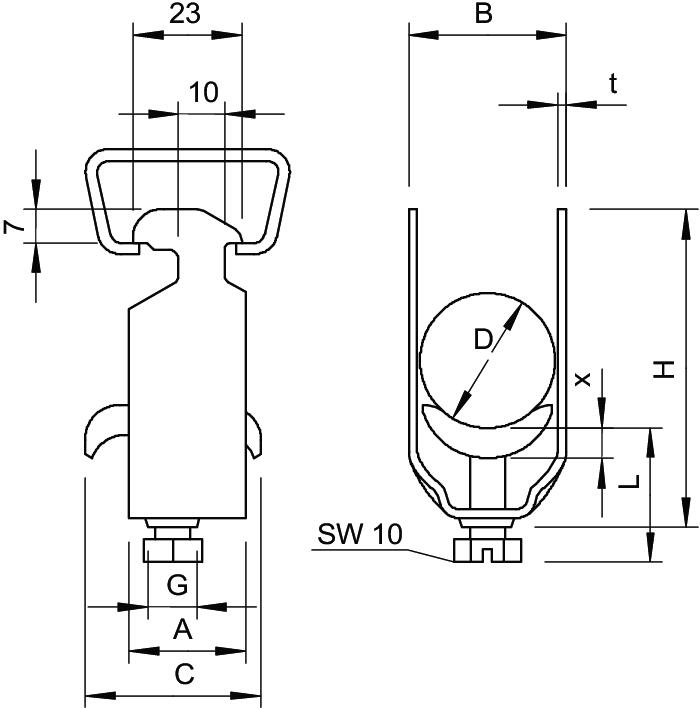

bez halogena ne Broj kablova/cijevi 1 CO₂ otisak (GWP) od kolijevke do vrata 0,2805 kg CO₂e / 1 Komad Dimenzija 58-64mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Maks. Zakretni moment 5 Nm Materijal Čelik Materijal kade Čelik Mjera A 23 mm Mjera B 70 mm Mjera C 35 mm Mjera G (mm) M8 Mjera H 99 mm Mjera L 56 mm Mjera t 2,5 mm Mjera x 5 mm Način montaže Montažni profil otporno na udarce ne Područje zatezanja D maks. 64 mm Područje zatezanja D min. 58 mm Površina vruće pocinčano S metalnom pločicom da S plastičnom posudom ne Sa nasuprotnom pločicom ne za 1 kabel H 99 mm za 1 kabel L 56 za maks. promjere cijevi 63 mm za min. promjere cijevi 63 mm za montažni profil sa širinom proreza (s intervalom) maks. 17 mm za montažni profil sa širinom proreza (s intervalom) min. 16 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list 2056 M 64 FT / 1156101 , 0.20MB , pdfEU izjava o sukladnosti 2056 M 64 FT / 1156101 , 0.12MB , pdfREACH Izjava o sukladnosti 2056 M 64 FT / 1156101 , 0.12MB , pdfRoHS Izjava o sukladnosti 2056 M 64 FT / 1156101 , 0.12MB , pdf
