Mrežna polica GR-Magic® 55 G
Brt. art. 6001442 | EAN 4012196858552
- Opis proizvoda
-

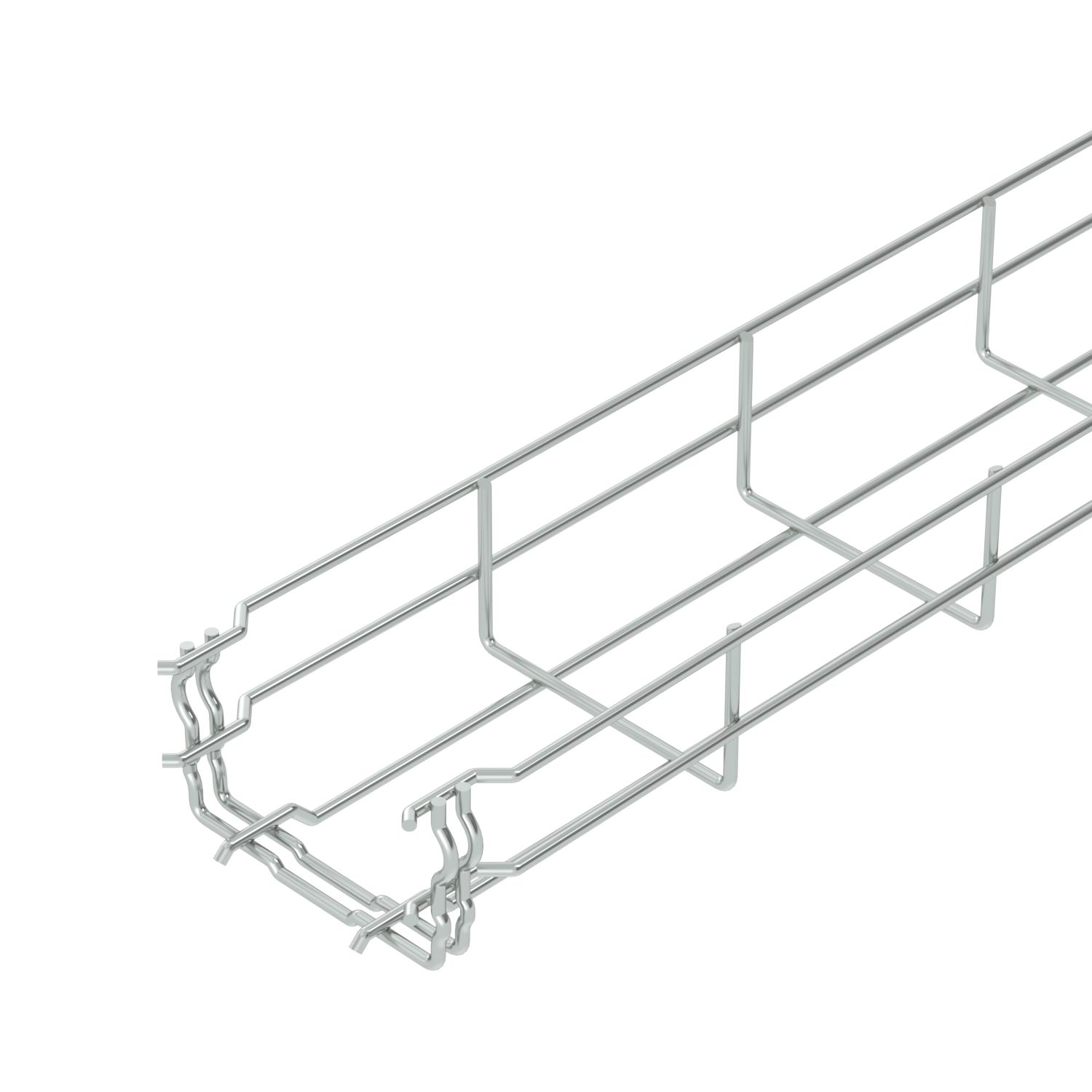

Opis proizvodaMrežna polica s formiranom spojnicom visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB. Detaljne informacije vezane uz UL klasifikaciju možete pronaći u odgovarajućem odobrenju za ugradnju.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utakne jedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).
Ispitani sustav za očuvanje funkcije sukladno HRN DIN 4102 dio 12 (tip GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, načini montaže i ostali parametri sukladno važećim potvrdama o ispitivanju).
Ispitani sustav za instalaciju iznad ovješenog protupožarnog stropa (tip: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, požarno opterećenje 30 minuta, načini montaže i ostali parametri sukladno stručnom mišljenju)
-
- Tehnički podaci
-
Tehnički podaci
bezvijčana spojnica da Boja cink Dimenzija 55x100x3000 Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 4000 mm² Korisni presjek 40 cm² Materijal Čelik Nehrđajući plemeniti čelik, obrađen ne Oblik profila U-oblik Očuvanje funkcije da Površina galvanski pocinčano Promjer žice 3,9 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom Zaštita od požara Održavanje funkcionalnosti nosive konstrukcije za određene kabele, Korištenje protupožarnih stropova Dimenzije

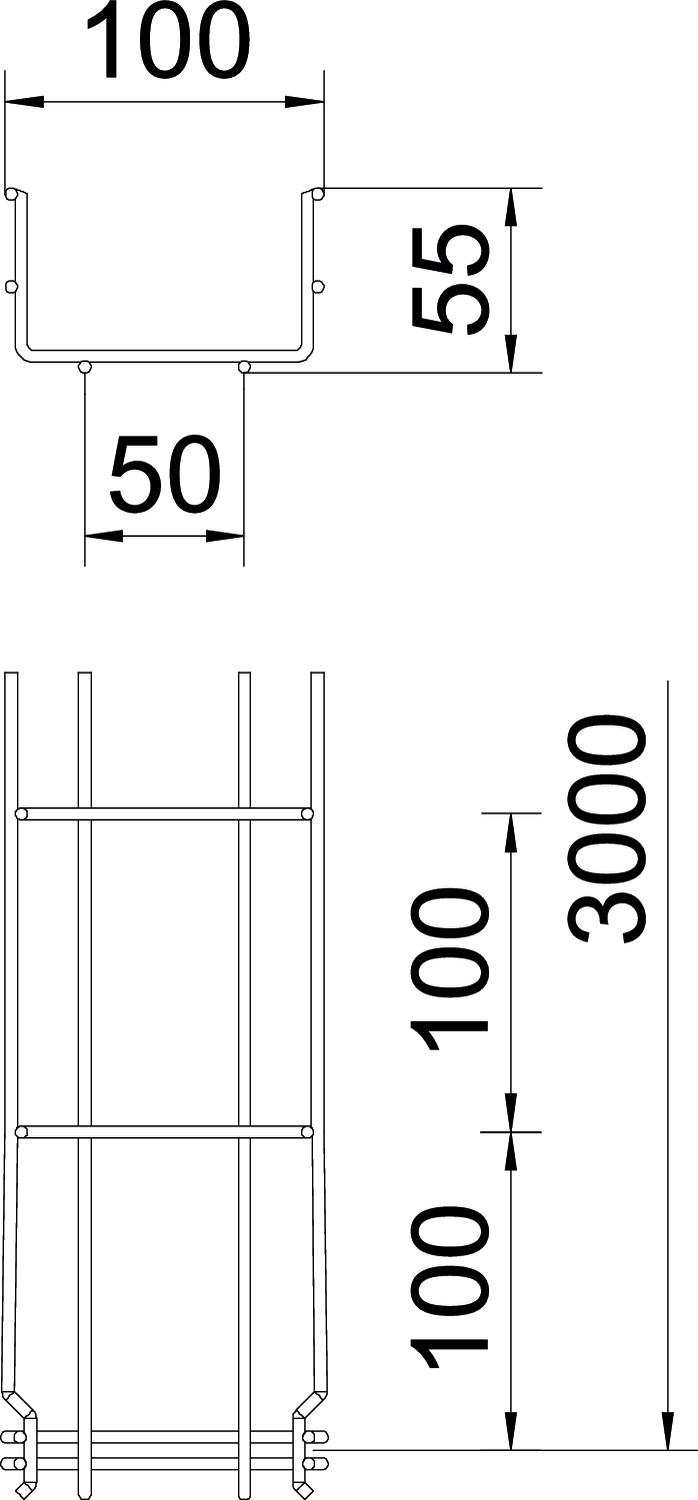

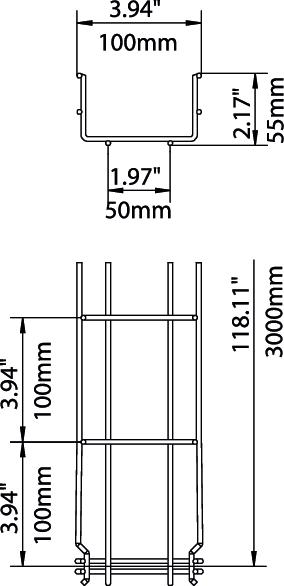

Duljina 3000 mm Mjera B 100 mm Mjera H 58 mm Širina 3,94 in Širina 100 mm Visina 2,17 in Visina 55 mm Opterećenja
Razmak podupiranja 1,0m 0,35 kN/m Razmak podupiranja 1,5m 0,2 kN/m Razmak podupiranja 2,0m 0,1 kN/m Razmak podupiranja 2,5m 0,1 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 1,3562 kg CO2e / 1 Metar CO₂ Footprint (GWP) 1,3562 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metar Declared Unit Quantity (LCA) 1 Tehnički podaci
Dijagram opterećenja mrežnog kanala GR-Magic tipa GRM 55
- Svi tipovi
-
Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uskočni poklopac za mrežne police FS
DGRR 100 FS 6001842 3 m
Kutna spojnica
GEV 36 G 6016715 20 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Pregrada 45 FS
TSG 45 FS 6062033 3 m
Pričvrsnica za pričvršćenje pregrade
KS GR A2 6062282 30 Komada
Rubni zaštitni lim za kabele FS
KAB GR FS 6220139 10 Komada - Preuzimanja
-
Podatkovni list GRM 55 100 G / 6001442 , 0.34MB , pdfEU izjava o sukladnosti GRM 55 100 G / 6001442 , 0.13MB , pdfUK Izjava o sukladnosti GRM 55 100 G / 6001442 , 0.09MB , pdfREACH Izjava o sukladnosti GRM 55 100 G / 6001442 , 0.12MB , pdfRoHS Izjava o sukladnosti GRM 55 100 G / 6001442 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) GRM 55 100 G / 6001442 , 2.03MB , pdfOdobrenje VDE odobrenje GRM , 0.50MB , pdfOdobrenje RINA-Odobrenje GRM , 0.61MB , pdfPomoć pri odabiru GR-Magic®. , 0.27MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdfUpute za montažu Upute za montažu mrežnih polica , 9.51MB , pdf
