Mrežna polica GR-Magic® 55 A4 3000 | 200 | 55 | 3,9 | 87 | da

Mrežna polica GR-Magic® 55 A4

Brt. art. 6001091 | EAN 4012195166061

Brt. art. / Tip

Duljina	3000 mm

Širina

Visina	55 mm

Promjer žice

Korisni presjek

Očuvanje funkcije

Opis proizvoda

Opis proizvoda

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utaknejedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

bezvijčana spojnica	da
Boja	oplemenjeni čelik
Dimenzija	55x200x3000
Integrirani pregradni zid	bez
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisni presjek	8700 mm²
Korisni presjek	87 cm²
Materijal	nehrđajući čelik 1.4401

Nehrđajući plemeniti čelik, obrađen	da
Oblik profila	U-oblik
Očuvanje funkcije	da
Površina	površina naknadno obrađena
Promjer žice	3,9 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od požara	Održavanje funkcionalnosti nosive konstrukcije za određene kabele

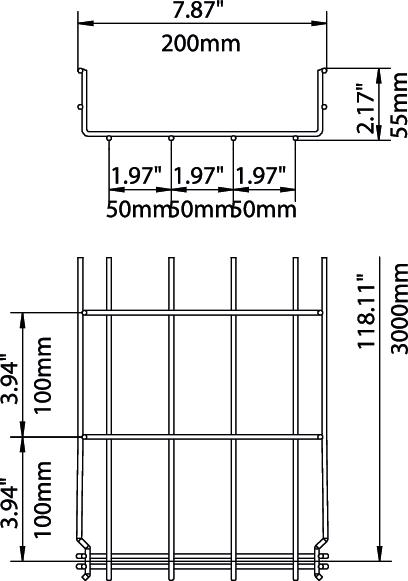

Dimenzije

Duljina	3000 mm
Mjera B	200 mm
Mjera H	58 mm
Širina	7,87 in

Širina	200 mm
Visina	55 mm
Visina	2,17 in

Opterećenja

Razmak podupiranja 1,0m	0,35 kN/m
Razmak podupiranja 1,5m	0,2 kN/m

Razmak podupiranja 2,0m	0,1 kN/m
Razmak podupiranja 2,5m	0,1 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	5,0246 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	5,0246 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

Dijagram opterećenja mrežnog kanala tipa GRM 55 VA

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Promjer žice	Korisni presjek	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001099	m	3 m
