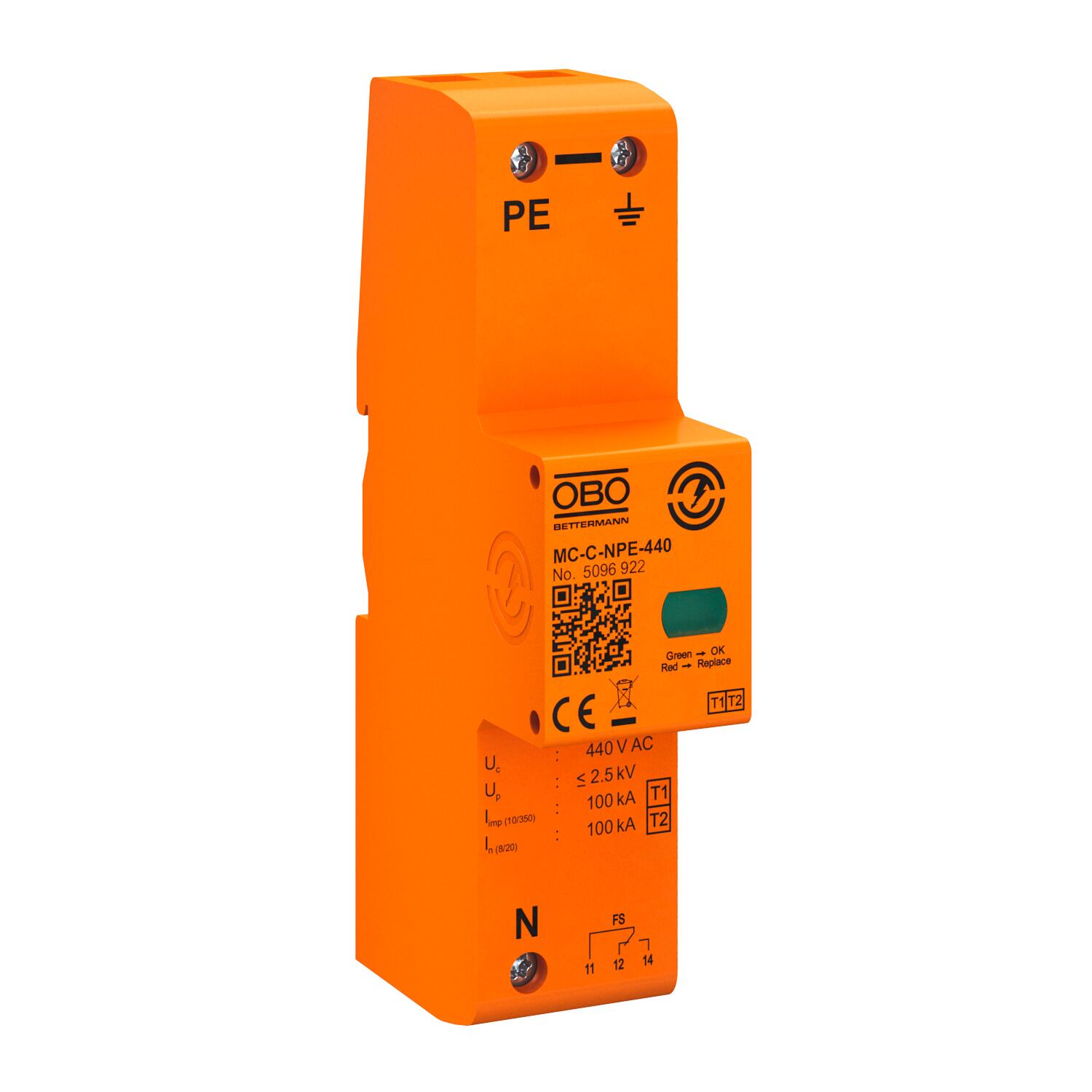

Lightning current arrester MC-C-NPE

Name: Lightning current arrester MC-C-NPE
Brand: OBO Bettermann
SKU: 5096922

Brt. art. 5096922 | EAN 4012197431884

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik struje munje tipa 1

• Razina zaštite <1,3 kV omogućuje zaštitu uređaja

• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)

• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno

• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG

• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)

• Oklopljeno iskrište

Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Boja	plava
Broj polova	N/PE
CO2 otisak (GWP) od kolijevke do vrata	0,7395 kg CO2e / 1 Komad
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	da
Dimenzija	440V

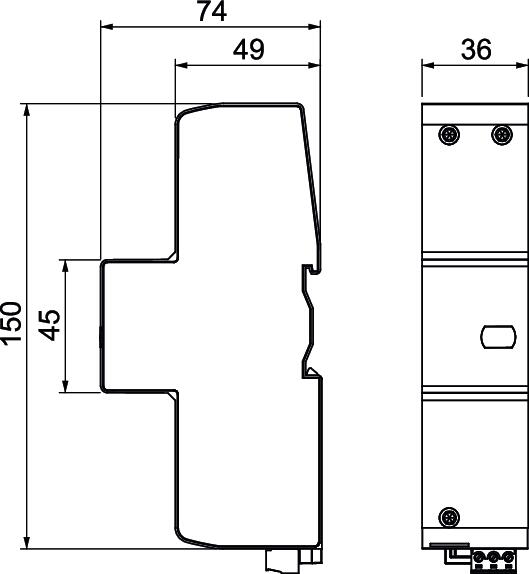

Duljina	150 mm
Integrirani predosigurač	ne
Ispitni razred tipa 1	da
Maks. presjek fleksibilnog vodiča (finožični)	3 AWG
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek priključka FM-stezaljke	16 AWG
Maks. presjek priključka FM-stezaljke	1,5 mm²
Maks. vlažnost zraka	95 %
Min. presjek fleksibilnog vodiča (finožični)	6 mm²
Min. presjek fleksibilnog vodiča (finožični)	10 AWG
Min. presjek krutog vodiča (jedno-/višežični)	10 AWG
Min. presjek krutog vodiča (jedno-/višežični)	6 mm²
Min. presjek priključka FM-stezaljke	0,5 mm²
Min. presjek priključka FM-stezaljke	21 AWG
Min. temperatura za obradu	-40 °C
Min. vlažnost zraka	5 %
Način montaže	Montažni profil 35 mm
Najviši trajni napon (N-PE)	440 V
Najviši trajni napon AC	440 V

Nazivna odvodna struja (8/20 µs)	100 kA
Nazivna odvodna struja (8/20 µs) [L-N]	100 kA
Nazivni napon AC (50 / 60 Hz)	400 V
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Prikladno za vanjsku primjenu	ne
Signalizacija na uređaju	optički
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
Širina	36 mm
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	100 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 1+2
Visina	74,5 mm
