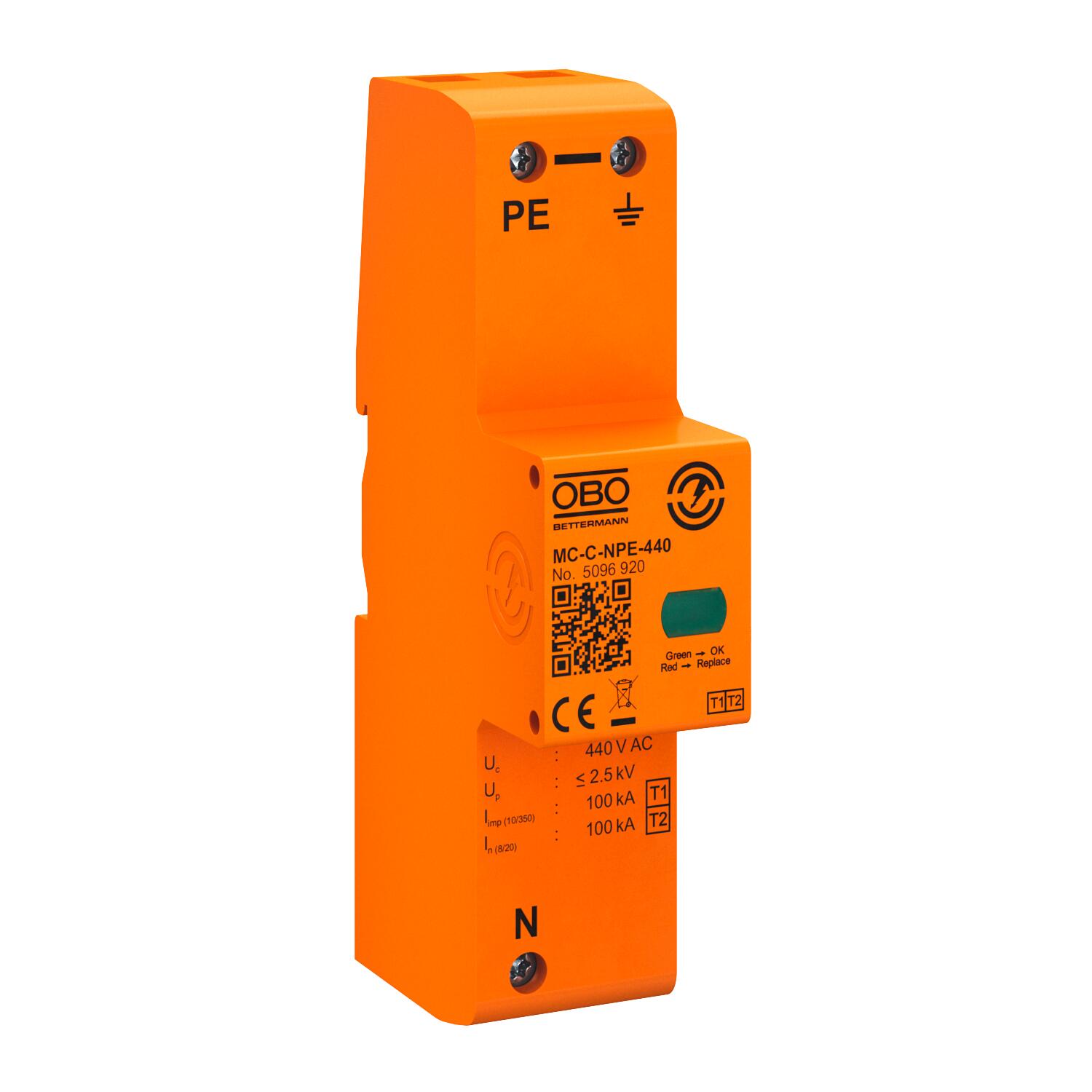

Odvodnik struje munje MC-C-NPE

Name: Odvodnik struje munje MC-C-NPE
Brand: OBO Bettermann
SKU: 5096920

Brt. art. 5096920 | EAN 4012197431860

Opis proizvoda

Opis proizvoda

Odvodnik struje munje tip 1+2

• Razina zaštite < 2,5 kV
• Izjednačenje potencijala zaštite od udara munje prema normi VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje struje munje ukupno 100 kA (10/350)
• Sposobnost brisanja popratne struje Ifi 100 A
• ispunjava zahtjeve norme VDE-AR-N 4100 za upotrebu u području prije brojila
• Varijanta FS ima izmjenični kontakt bez potencijala za daljinsku signalizaciju

Primjena: bez iznimke za mrežne sustave 400/690 V i za klase zaštite od munje od I do IV.
* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Boja	plava
Broj polova	N/PE
Daljinska signalizacija	ne
Dimenzija	440V
Integrirani predosigurač	ne
Ispitni razred tipa 1	da
Maks. vlažnost zraka	95 %
Min. temperatura za obradu	-40 °C
Min. vlažnost zraka	5 %
Način montaže	Montažni profil 35 mm
Najviši trajni napon (N-PE)	440 V
Najviši trajni napon AC	440 V
Nazivna odvodna struja (8/20 µs)	100 kA
Nazivna odvodna struja (8/20 µs) [L-N]	100 kA
Nazivni napon AC (50 / 60 Hz)	400 V
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Prikladno za vanjsku primjenu	ne

Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	100 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 1+2

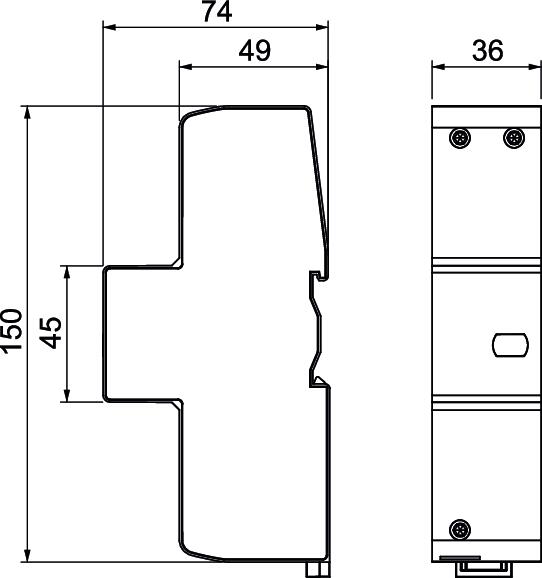

Dimenzije

Duljina	150 mm
Širina	36 mm

Visina	74,5 mm

Mogućnosti priključka

Maks. presjek fleksibilnog vodiča (finožični)	3 AWG
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²

Min. presjek fleksibilnog vodiča (finožični)	10 AWG
Min. presjek fleksibilnog vodiča (finožični)	6 mm²
Min. presjek krutog vodiča (jedno-/višežični)	6 mm²
Min. presjek krutog vodiča (jedno-/višežični)	10 AWG

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,7321 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,7321 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-27T00:00:00.000+0200
