Konzola MWAG 12 FS
Brt. art. 6424608 | EAN 4012196325030
- Opis proizvoda
-

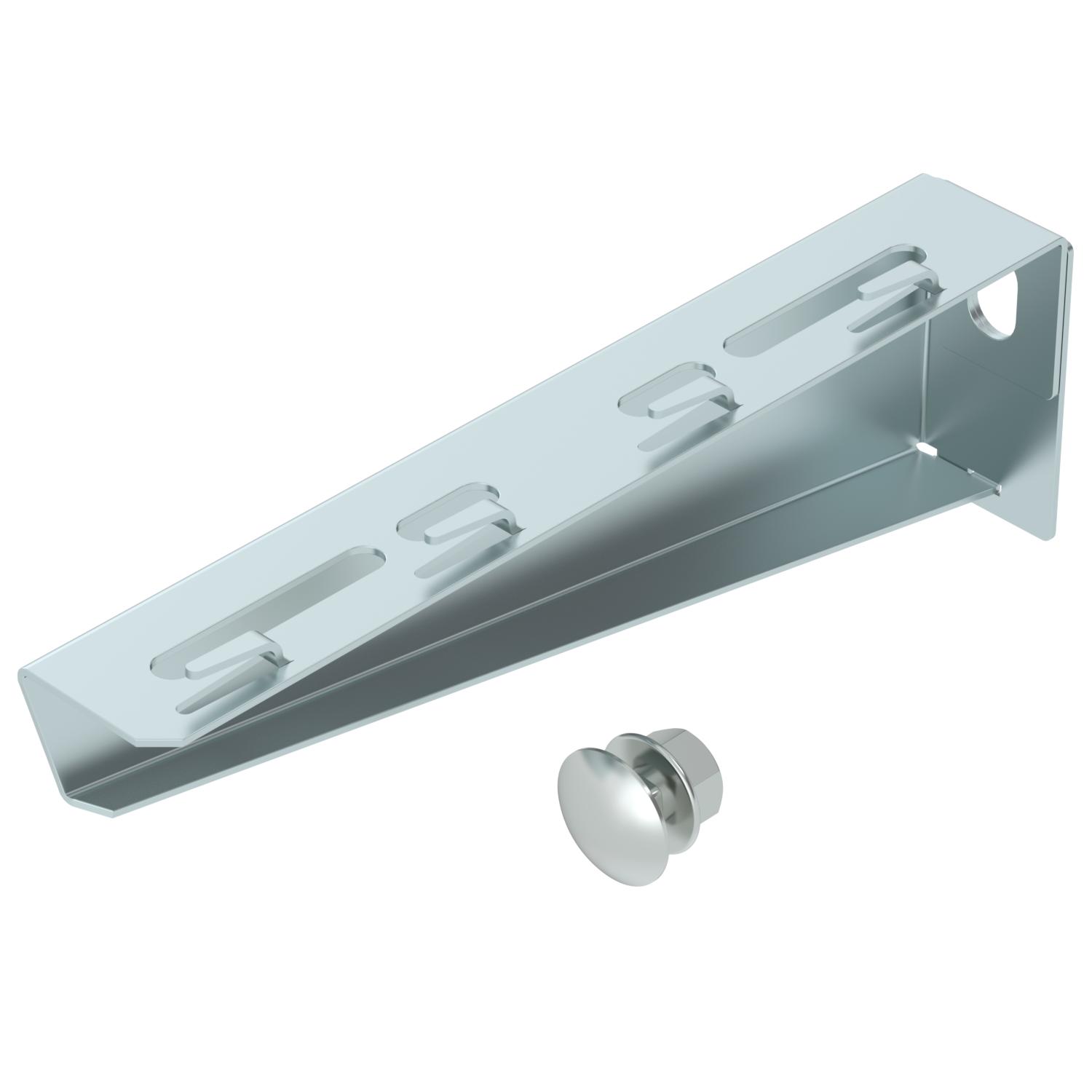

Opis proizvodaKonzola za pričvršćenje mrežnih polica bez vijaka.
-
- Tehnički podaci
-
Tehnički podaci

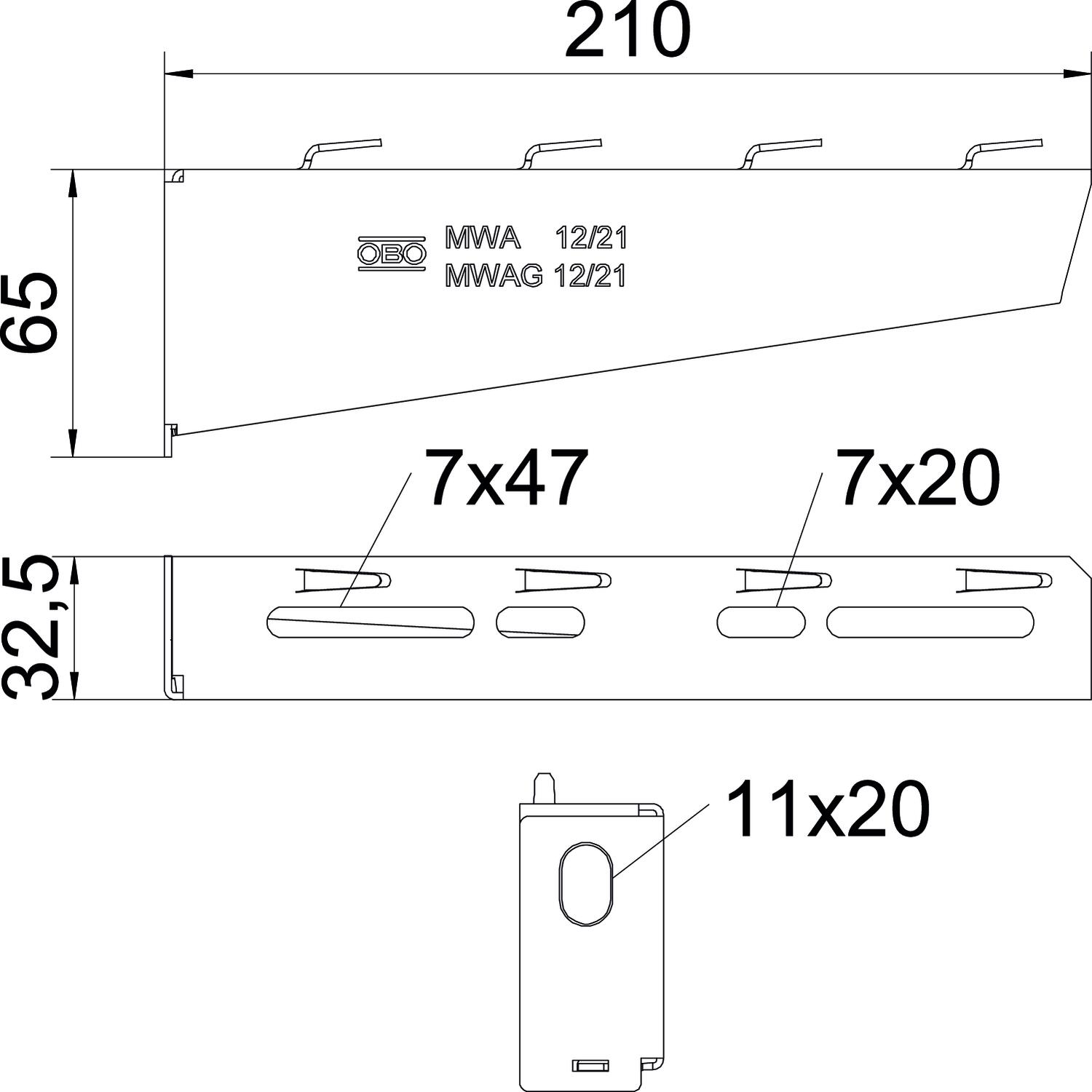

Boja cink CO2 otisak (GWP) od kolijevke do vrata 0,6658 kg CO₂e / 1 Komad Dimenzija B210mm Duljina 32,5 mm F u kN 1,2 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 32,5 mm Mjera B 210 mm Mjera H 65 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina pocinčano Promjer rupe 11 mm Širina 210 mm Visina 65 mm za maks. širinu 200 mm za širinu min. 200 Tehnički podaci
Dijagram opterecenja za konzolu tipa MWAG 12
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
