Konzola MWAG 12 FS
Brt. art. 6424600 | EAN 4012196324736
- Opis proizvoda
-

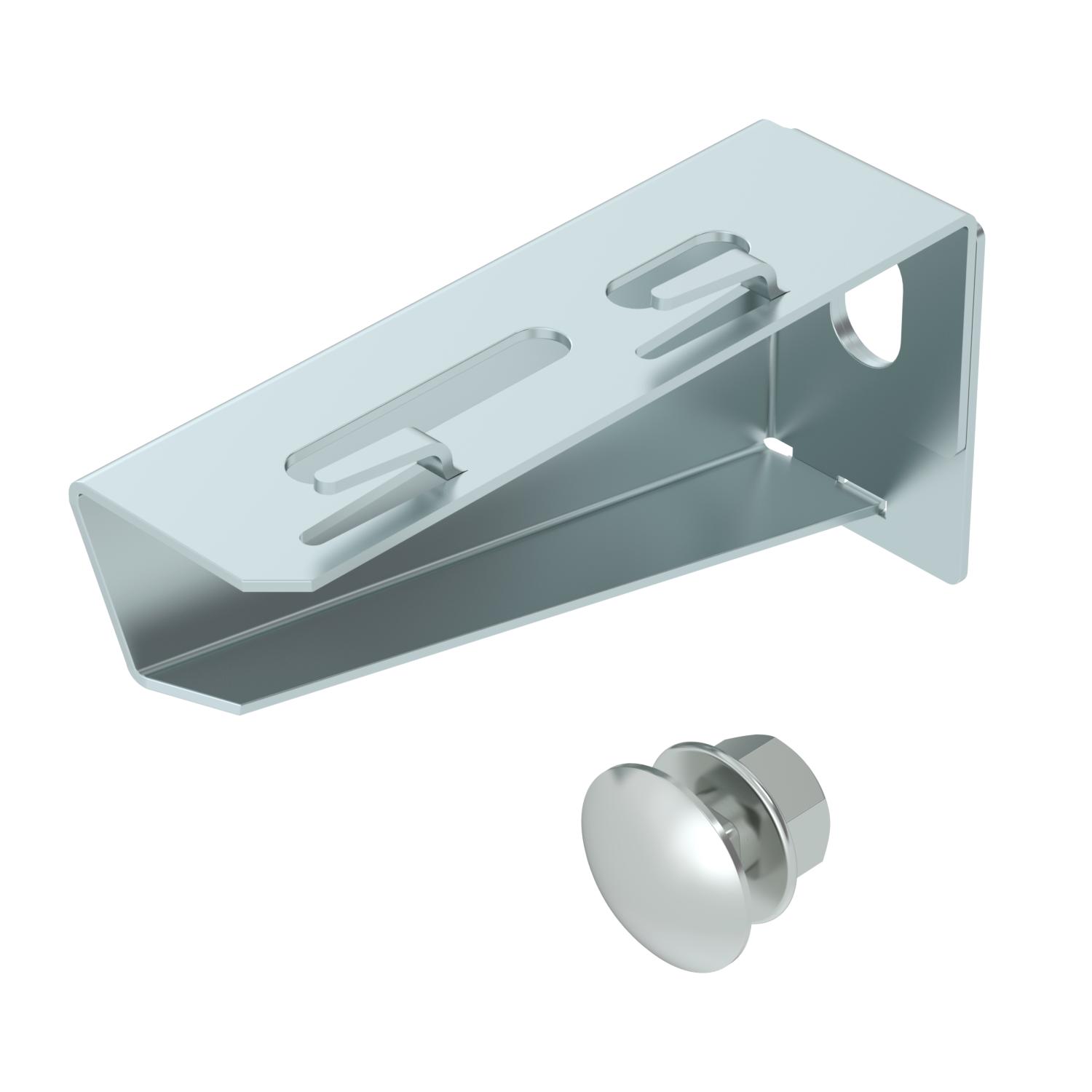

Opis proizvodaKonzola za pričvršćenje mrežnih polica bez vijaka.
-
- Tehnički podaci
-
Tehnički podaci

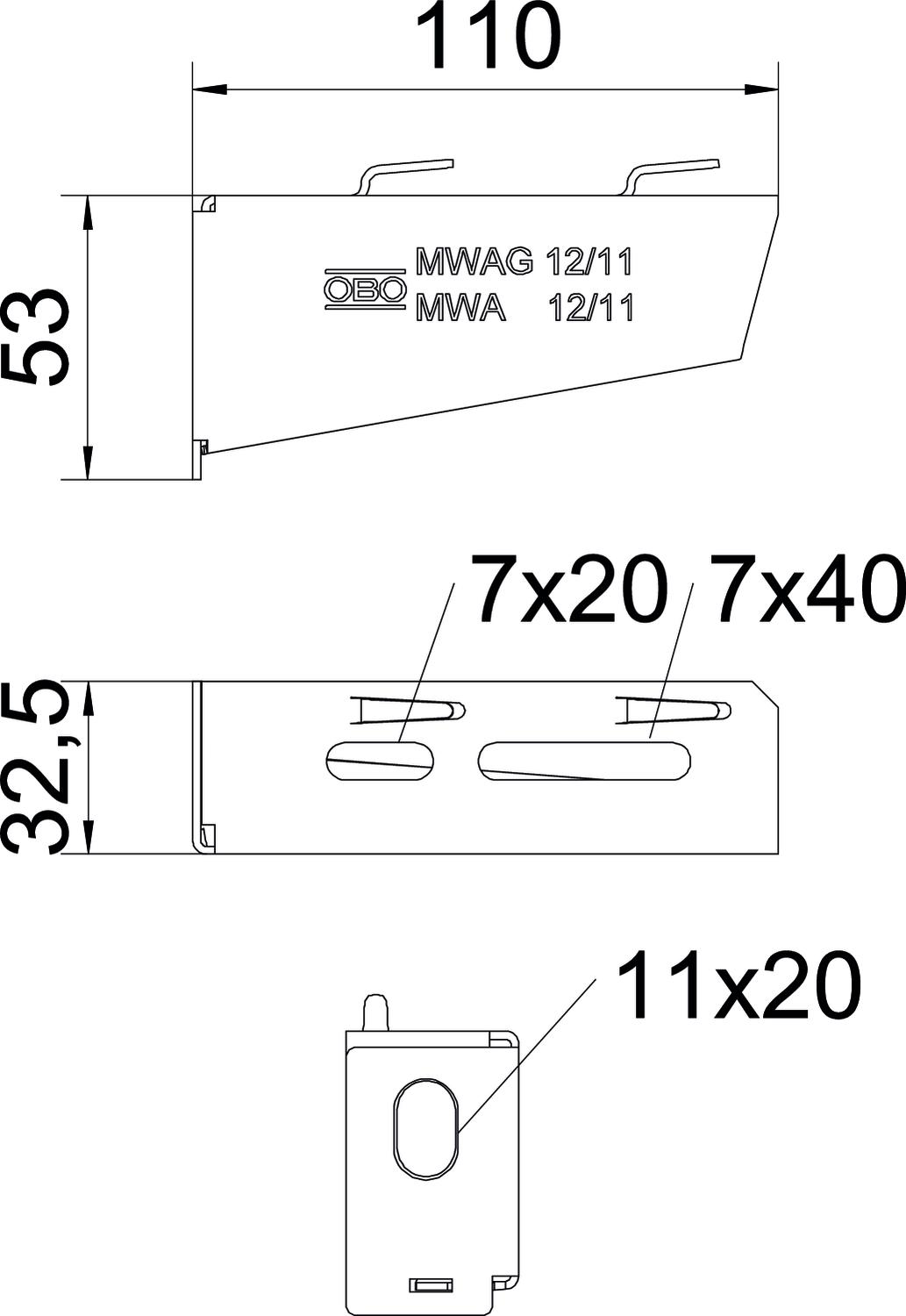

Boja cink CO2 otisak (GWP) od kolijevke do vrata 0,3826 kg CO₂e / 1 Komad Dimenzija B110mm Duljina 32,5 mm F u kN 1,2 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 32,5 mm Mjera B 110 mm Mjera H 53 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina pocinčano Promjer rupe 11 mm Širina 110 mm Visina 53 mm za maks. širinu 100 mm za širinu min. 100 Tehnički podaci
Dijagram opterecenja za konzolu tipa MWAG 12
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
