Konzola MWA 12 FS
Brt. art. 6424716 | EAN 4012196636853
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja.
Uključujući vijak M10 x 25 za pričvršćenje na U-profile.
-
- Tehnički podaci
-
Tehnički podaci

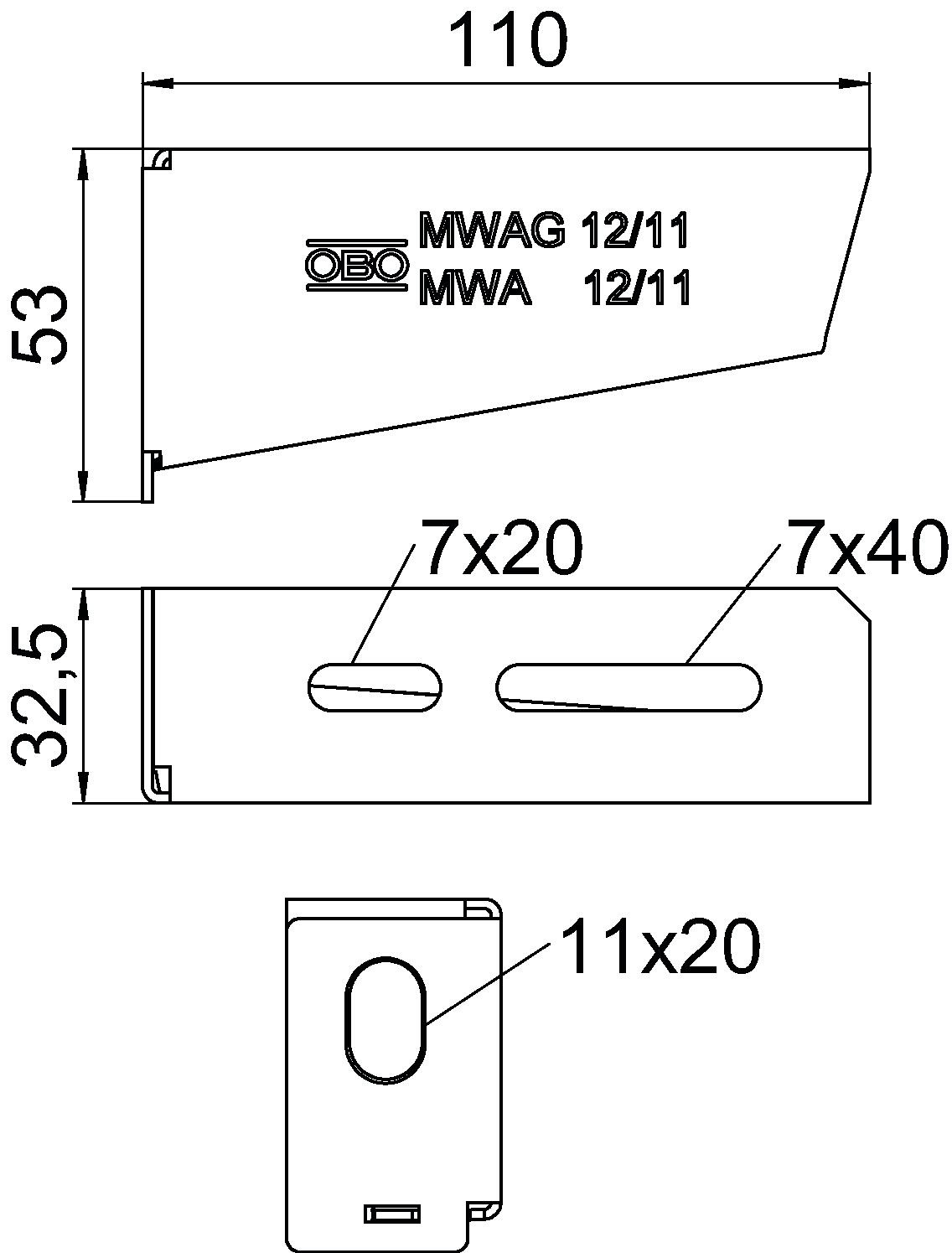

Boja cink Dimenzija B110mm F u kN 1,2 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije da Površina pocinčano Promjer rupe 11 mm Serija proizvoda Serija MWA Sukladno ROHS-u da Dimenzije
Duljina 32,5 mm Mjera A 32,5 mm Mjera B 110 mm Mjera H 53 mm Mjera W 110 mm Širina 110 mm Širina 4 in Visina 53 mm Visina 2,09 in CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 0,4573 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,4573 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit Komad Declared Unit Quantity 1 Tehnički podaci
Dijagram opterećenja za konzolu tipa MWA 12
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
- Preuzimanja
-
Podatkovni list MWA 12 11S FS / 6424716 , 0.28MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti MWA 12 11S FS / 6424716 , 0.13MB , pdfUK Izjava o sukladnosti MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Izjava o sukladnosti MWA 12 11S FS / 6424716 , 0.13MB , pdfRoHS Izjava o sukladnosti MWA 12 11S FS / 6424716 , 0.13MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdfUpute za montažu Upute za montažu U-profila , 2.02MB , pdf
