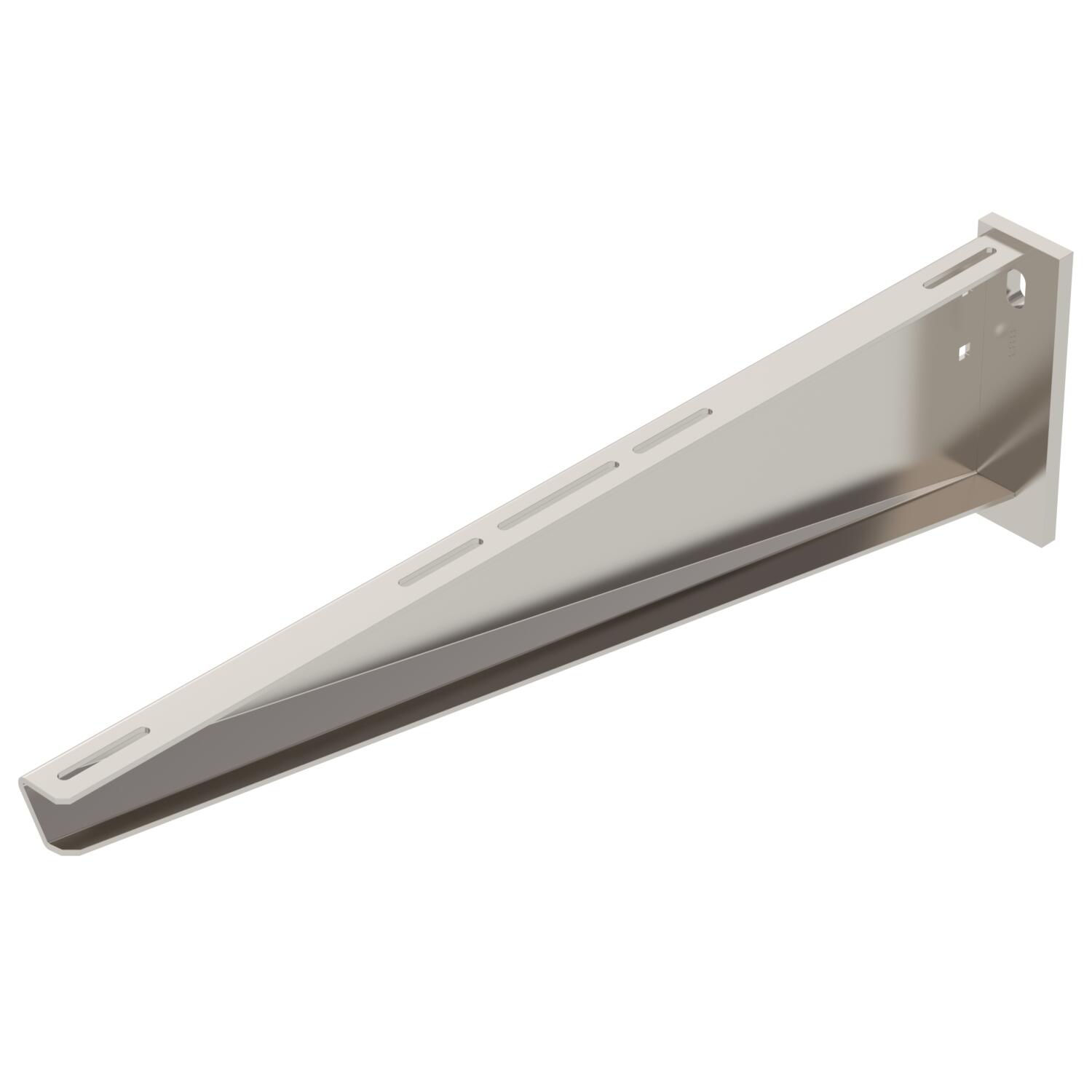

Konzola AW 55 A2
Brt. art. 6443083 | EAN 4012196661879
- Opis proizvoda
-
Opis proizvodaZidne i stropne konzole za velika opterećenja sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

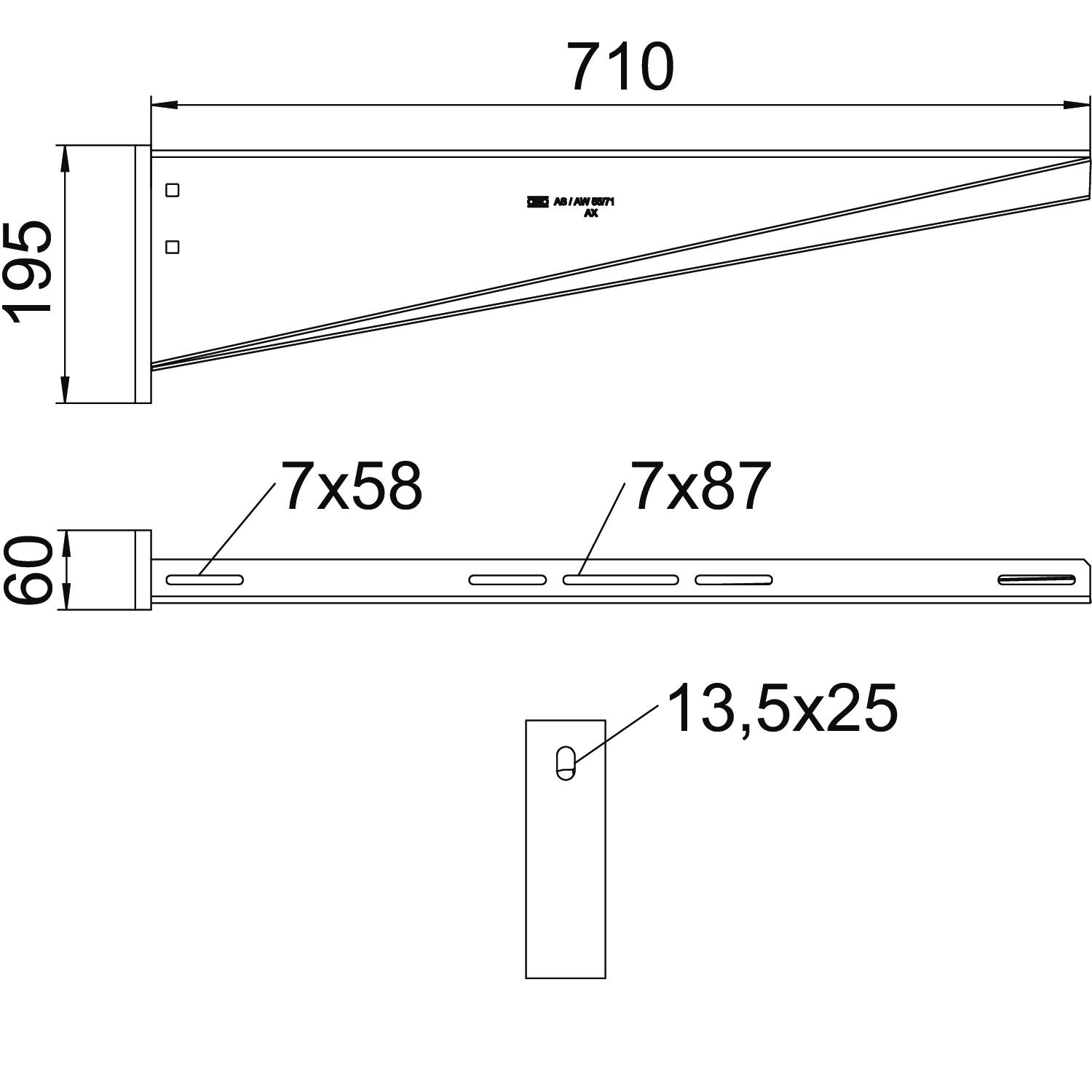

Boja oplemenjeni čelik Dimenzija 710 mm Duljina 60 mm F u kN 5,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 60 mm Mjera B 710 mm Mjera H 195 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 13,5 mm Širina 710 mm Visina 195 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 55
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom A2
FRSB 6x12 A2 6406138 100 Komada - Preuzimanja
-
