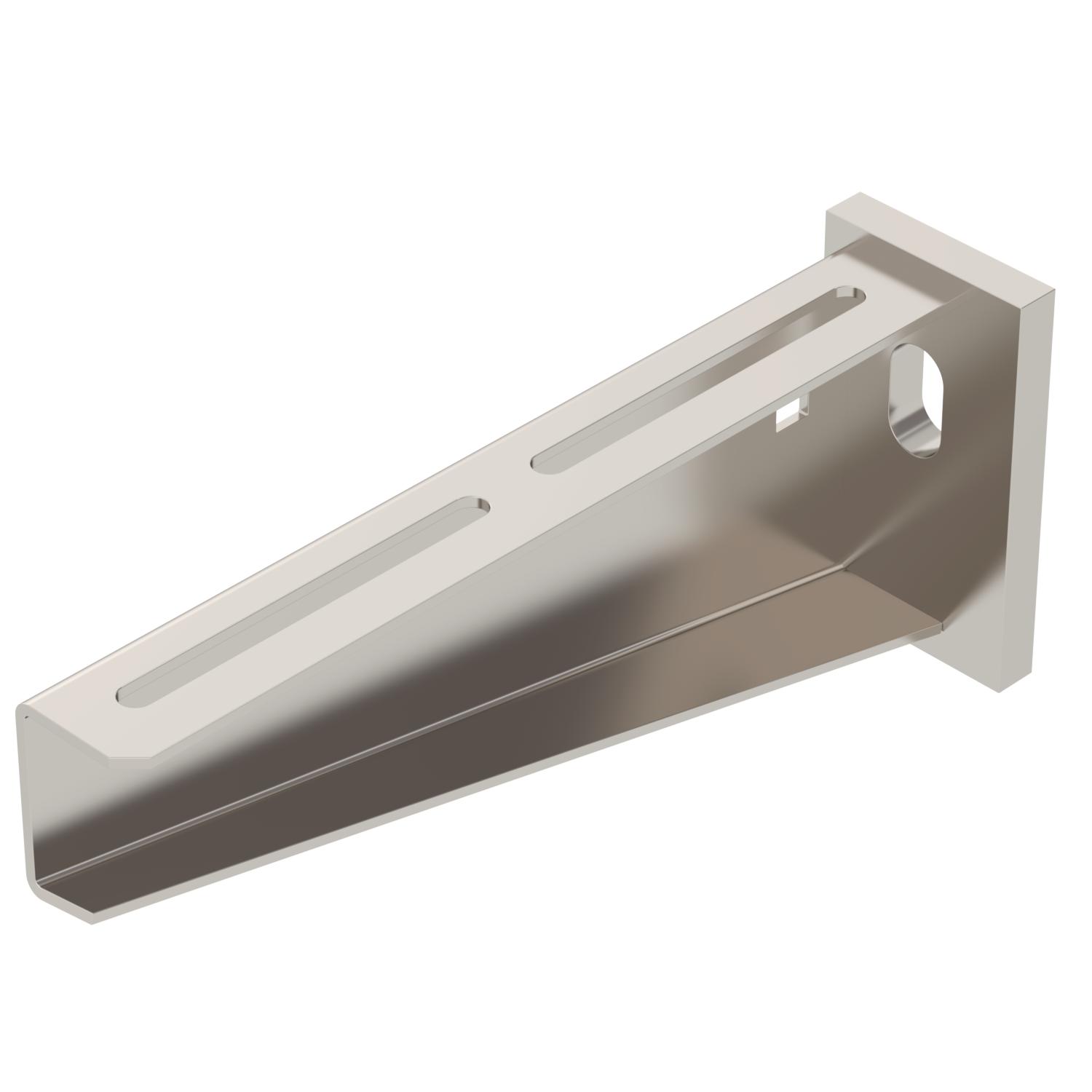

Konzola AW 55 A2
Brt. art. 6443063 | EAN 4012196441433
- Opis proizvoda
-
Opis proizvodaZidne i stropne konzole za velika opterećenja sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Dimenzija B210mm Duljina 50 mm F u kN 5,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 50 mm Mjera B 210 mm Mjera H 90 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 13,5 mm Širina 210 mm Visina 90 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 55
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom A2
FRSB 6x12 A2 6406138 100 Komada - Preuzimanja
-
Podatkovni list AW 55 21 A2 / 6443063 , 0.22MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 55 21 A2 / 6443063 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 55 21 A2 / 6443063 , 1.48MB , pdfUK Izjava o sukladnosti AW 55 21 A2 / 6443063 , 0.09MB , pdfREACH Izjava o sukladnosti AW 55 21 A2 / 6443063 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 55 21 A2 / 6443063 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdfUpute za montažu Upute za montažu U-profila , 2.02MB , pdf
