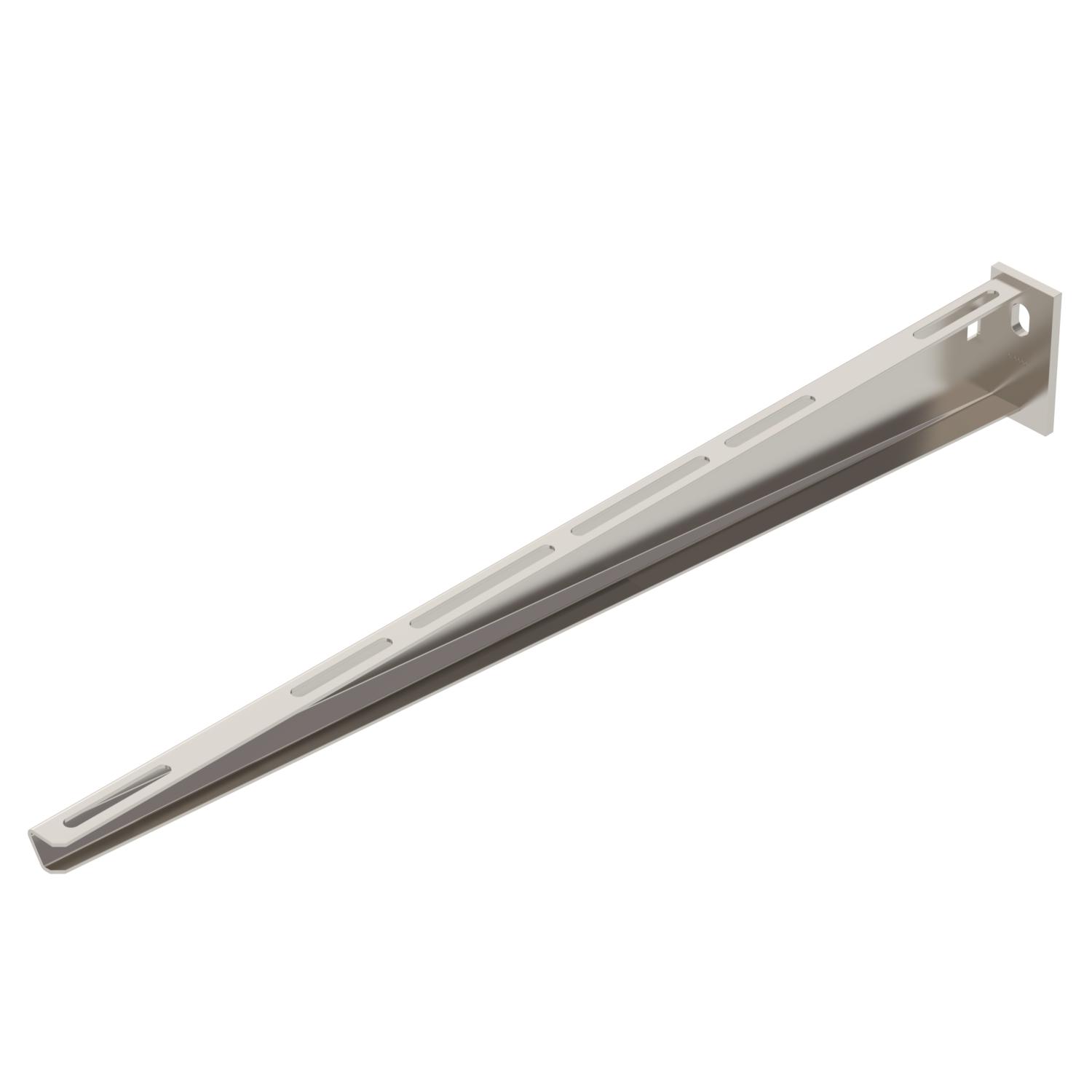

Konzola AW 15 A2
Brt. art. 6421044 | EAN 4012195061977
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
Pričvršćenje konzole na U-profil od širine 400 mm pomoću vijka kroz obje ručke profila. Koristite odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci

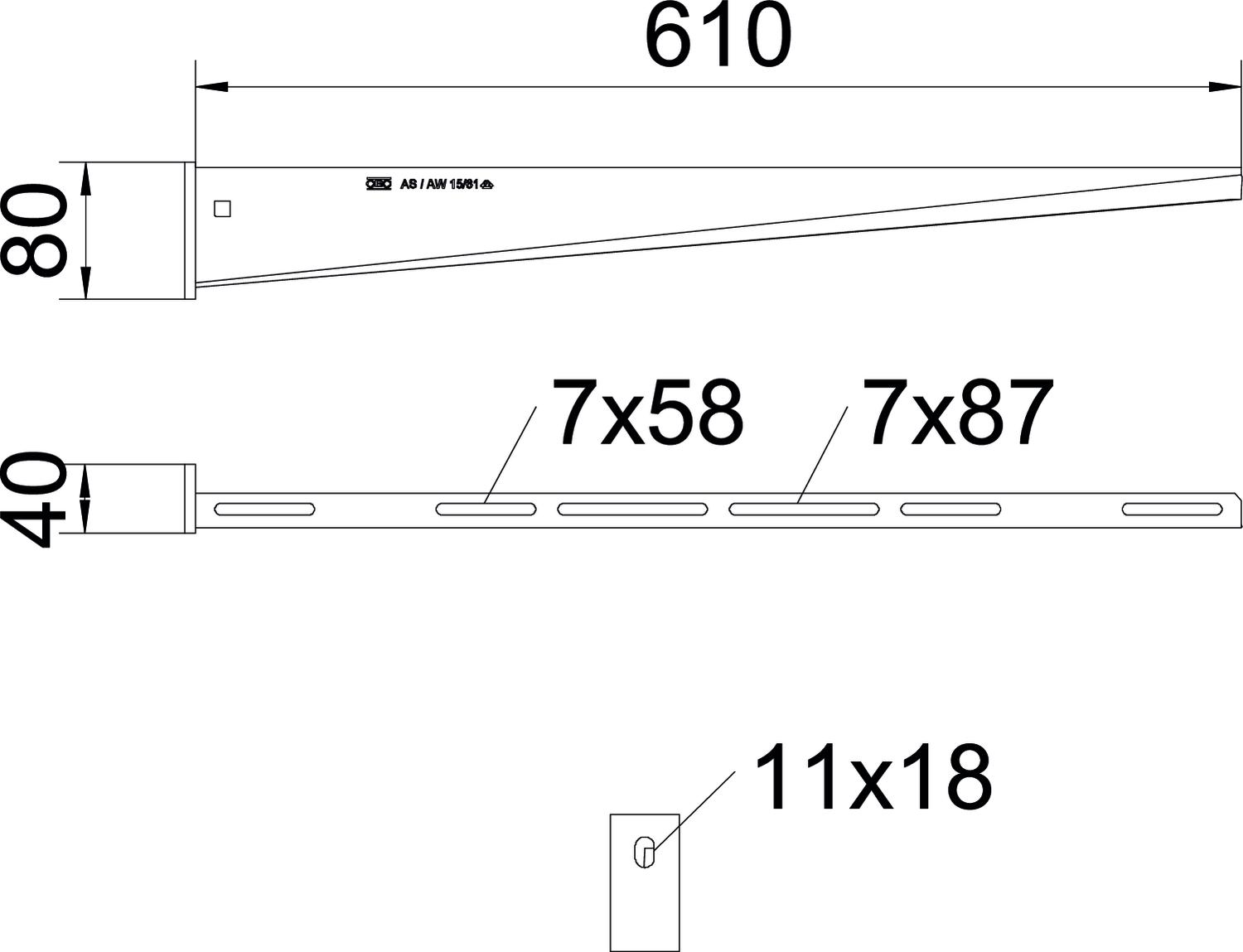

Boja oplemenjeni čelik CO2 otisak (GWP) od kolijevke do vrata 4,9894 kg CO2e / 1 Komad Dimenzija B610mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 40 mm Mjera B 610 mm Mjera H 80 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 610 mm Visina 80 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom A2
FRSB 6x12 A2 6406138 100 Komada - Preuzimanja
-
Podatkovni list AW 15 61 A2 / 6421044 , 0.23MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 15 61 A2 / 6421044 , 0.13MB , pdfUK Izjava o sukladnosti AW 15 61 A2 / 6421044 , 0.09MB , pdfREACH Izjava o sukladnosti AW 15 61 A2 / 6421044 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 15 61 A2 / 6421044 , 0.12MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 15 61 A2 / 6421044 , 1.48MB , pdfUpute za montažu Upute za montažu U-profila , 2.02MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
