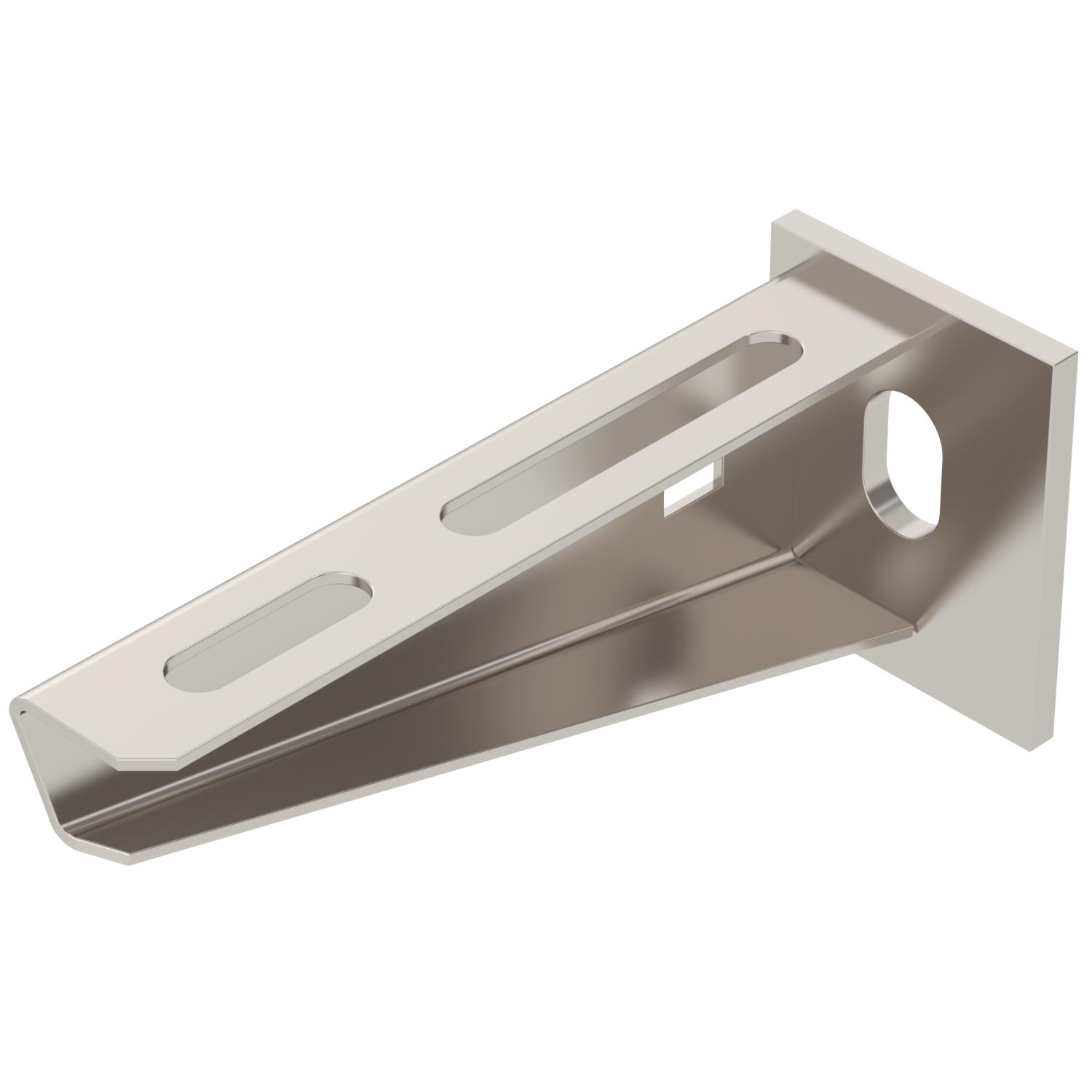

Konzola AW 15 A2
Brt. art. 6421008 | EAN 4012196207558
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik CO2 otisak (GWP) od kolijevke do vrata 0,7783 kg CO₂e / 1 Komad Dimenzija B110mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Nehrđajući čelik 1.4301 Mjera A 40 mm Mjera B 110 mm Mjera H 50 mm Nehrđajući plemeniti čelik, obrađen da Očuvanje funkcije ne Površina površina naknadno obrađena Promjer rupe 11 mm Širina 110 mm Visina 50 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom A2
FRSB 6x12 A2 6406138 100 Komada - Preuzimanja
-
