Konzola AW 15
Brt. art. 6420927 | EAN 4012195300120
- Opis proizvoda
-

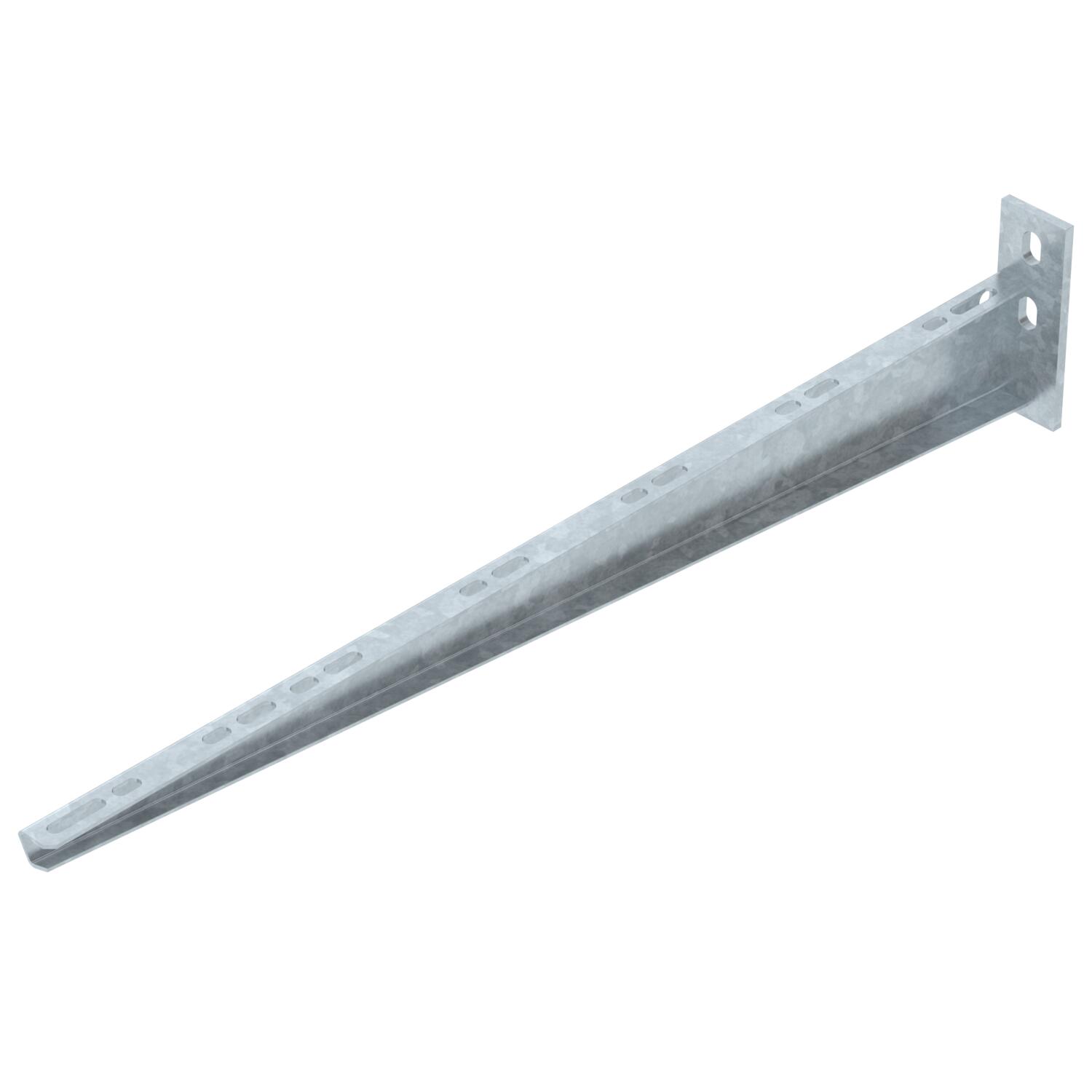

Opis proizvodaZidne i stropne konzole sa zavarenom stopom i dvije perforacije za pričvršćenje.
-
- Tehnički podaci
-
Tehnički podaci

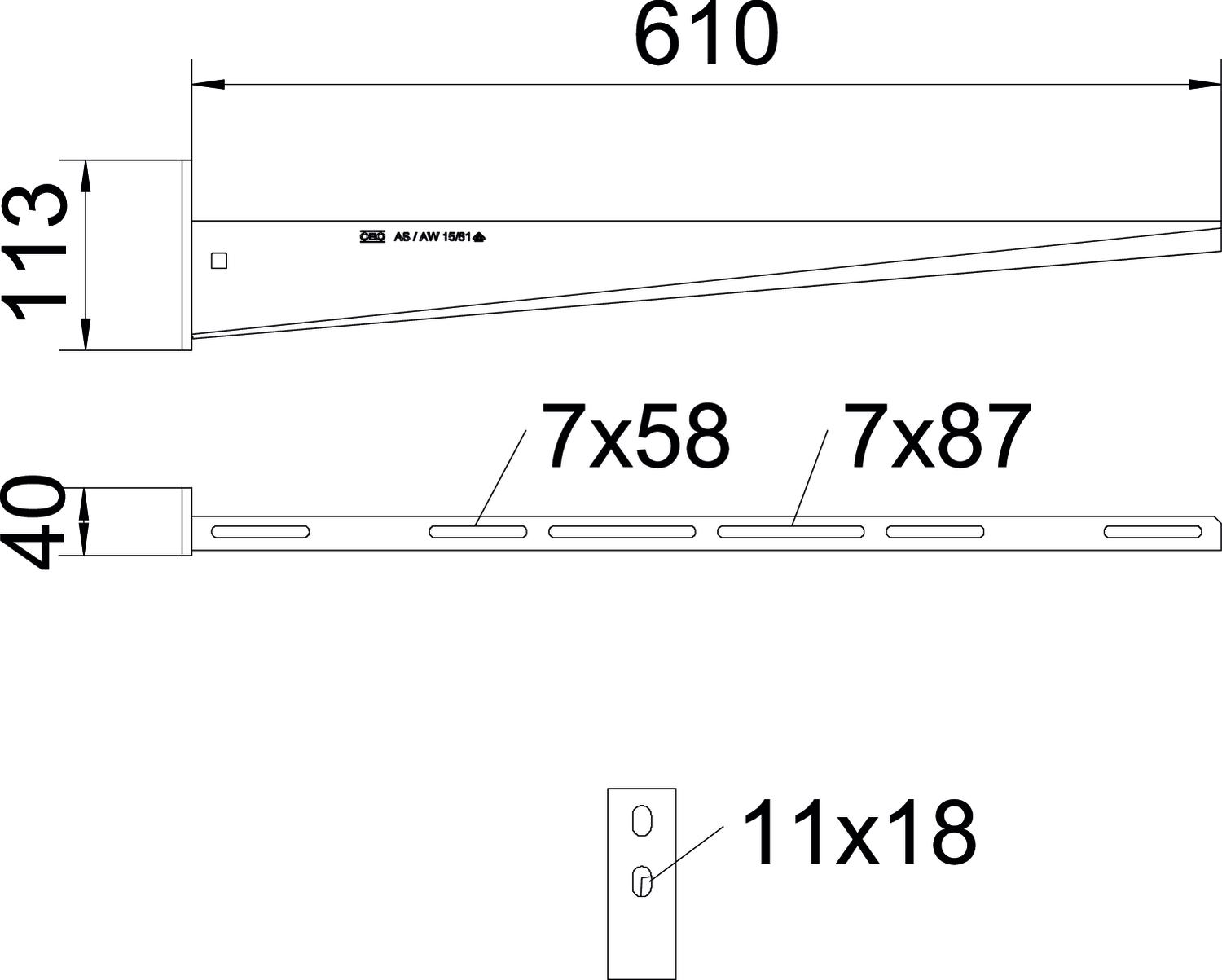

Boja cink Dimenzija B610mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 40 mm Mjera B 610 mm Mjera H 113 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 11 mm Širina 610 mm Širina 24 in Visina 3,03 in Visina 113 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
