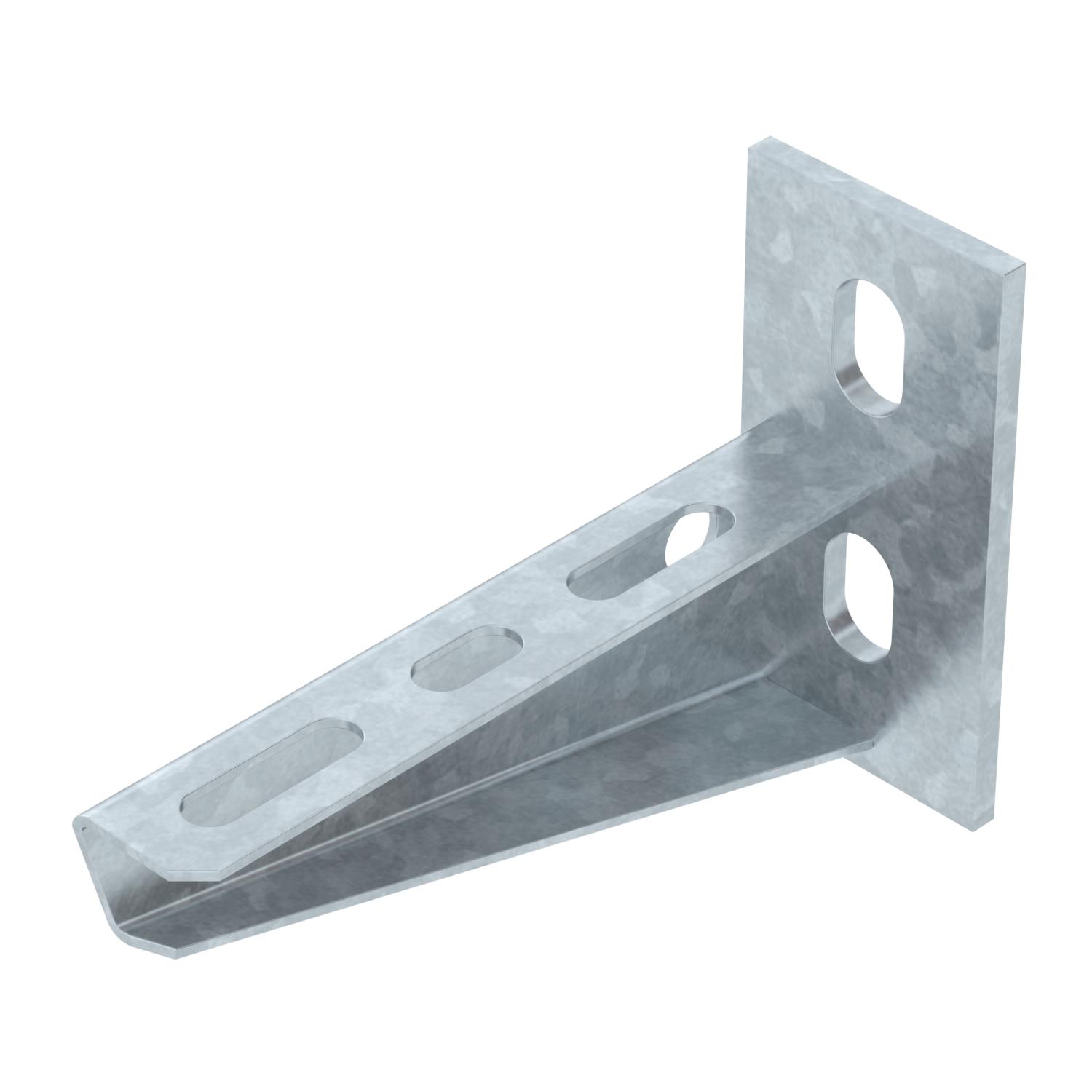

Konzola AW 15
Brt. art. 6420909 | EAN 4012195076773
- Opis proizvoda
-
Opis proizvodaZidne i stropne konzole sa zavarenom stopom i dvije perforacije za pričvršćenje.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B110mm Duljina 40 mm F u kN 1,5 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 40 mm Mjera B 110 mm Mjera H 80 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 11 mm Širina 4 in Širina 110 mm Visina 80 mm Visina 1,73 in Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 15
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
Podatkovni list AW 15 11 FT 2L / 6420909 , 0.20MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti AW 15 11 FT 2L / 6420909 , 0.13MB , pdfDeklaracija ekološkog proizvoda (EPD) AW 15 11 FT 2L / 6420909 , 1.48MB , pdfUK Izjava o sukladnosti AW 15 11 FT 2L / 6420909 , 0.09MB , pdfREACH Izjava o sukladnosti AW 15 11 FT 2L / 6420909 , 0.12MB , pdfRoHS Izjava o sukladnosti AW 15 11 FT 2L / 6420909 , 0.13MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
