Kabelske ljestve LG 60, 3 m VS FS 3000 | 400 | 1,5 | da | Čelik | pocinčano

Kabelske ljestve LG 60, 3 m VS FS

Brt. art. 6208544 | EAN 4012195064060

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije

Materijal	Čelik

Površina	pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 60 mm sC-profil prečkama koje su otvorene prema gore (izvedba VS).
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Ostale širine dostupne su na upit.

Kabelske ljestve isporučuju se sklopljene.

Kabeli se montiraju odgovarajućom obujmicom tip 2056.

Kabelske ljestve od širine 200 mm do 400 mm odobrene su za vertikalnu montažu u sustavima s očuvanjem funkcije sukladno HRN DIN 4102 dio 12. Kabeli se montiraju obujmicama odobrenim za sustave s očuvanjem funkcije tip 2056 M .

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	60x400x3000
Dimenzije	60x400x3000
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	19800 mm²

Korisni presjek	198 cm²
Materijal	Čelik
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	da
Površina	pocinčano
Pričvršćenje prečke	zakovano
Razmak prečki	300 mm
Zaštita od požara	Održavanje funkcionalnosti normirane nosive konstrukcije

Dimenzije

Duljina	3000 mm
Mjera B	400 mm
Mjera utora prečke	16,50

Širina	400 mm
Visina	60 mm

Opterećenja

Razmak podupiranja 1,5m	3,1 kN/m
Razmak podupiranja 2,0m	2,25 kN/m
Razmak podupiranja 2,5m	1,5 kN/m
Razmak podupiranja 3,0m	1,1 kN/m

Razmak podupiranja 3,5m	0,75 kN/m
Razmak podupiranja 4,0m	0,45 kN/m
Razmak podupiranja 4,5m	0,3 kN/m
Razmak podupiranja 5,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	7,5247 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	7,5247 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 60 VS

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	da	Čelik	pocinčano	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	da	Čelik	pocinčano	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	da	Čelik	pocinčano	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	ne	Čelik	pocinčano	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	ne	Čelik	pocinčano	6208550	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunom	DRL 400 FS	6052401	m	3 m
Uzdužna spojnica FS	LVG 60 FS	6208840	Komada	10 Komada
Kutna spojnica 60 FS	LWVG 60 FS	6208895	Komada	10 Komada
Zglobna spojnica FS	LGVG 60 FS	6208941	Komada	10 Komada
Višefunkcijska spojnica FS	LMFV 640 FS	6225714	Komada	1 Komada
Kut 90° 60 FS	LB 90 640 R3 FS	6225046	Komada	1 Komada

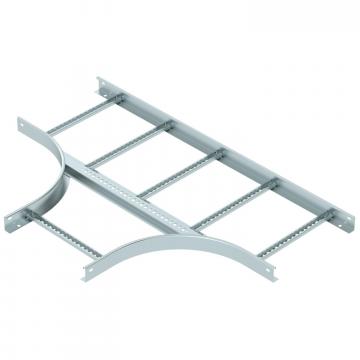

T-element 60 FS	LT 640 R3 FS	6225214	Komada	1 Komada

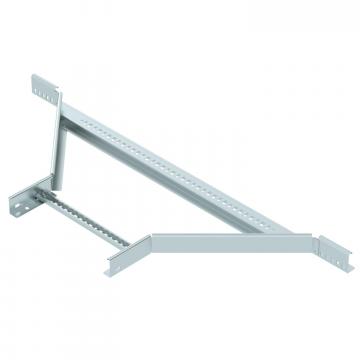

Dogradni-razdjelni element 60 FS	LAA 640 R3 FS	6225854	Komada	1 Komada
Kutna spojnica 60 FS	LGBE 640 FS	6225454	Komada	1 Komada
Zaštitna kapica 60	SKH 60 OR	6222537	Par	40 Par
Spojni element FS	LAS 60 FS	6221351	Komada	10 Komada
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
