Kabelske ljestve LG 110, 3 m VS FT 3000 | 400 | 1,5 | ne | Čelik | vruće pocinčano

Kabelske ljestve LG 110, 3 m VS FT

Brt. art. 6216429 | EAN 4012195065258

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 110 mm s C-profil prečkama koje su otvorene prema gore
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Kabelske ljestve isporučuju se sklopljene.

Odgovarajuće obujmice tipa 2056 možete naći u sustavima vertikalnih ljestvi.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO2 otisak (GWP) od kolijevke do vrata	9,9171 kg CO2e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	110x400x3000
Dimenzije	110x400x3000
Duljina	3000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	378 cm²
Korisni presjek	37800 mm²
Materijal	Čelik
Mjera B	400 mm
Mjera utora prečke	16,50

Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zakovano
Razmak podupiranja 2,0m	3,1 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	0,9 kN/m
Razmak podupiranja 4,0m	0,65 kN/m
Razmak podupiranja 4,5m	0,55 kN/m
Razmak podupiranja 5,0m	0,5 kN/m
Razmak podupiranja 6,0m	0,15 kN/m
Razmak prečki	300 mm
Širina	400 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 110 VS

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216435	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FT	LVG 110 FT	6216548	Komada	10 Komada
Zglobna spojnica FT	LGVG 110 FT	6216653	Komada	10 Komada
Kut 90° 110 FT	LB 90 1140 R3 FT	6225146	Komada	1 Komada

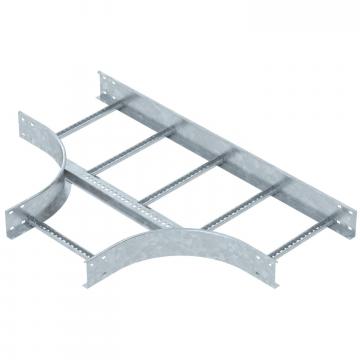

T-razdjelni element 110 FT	LT 1140 R3 FT	6225314	Komada	1 Komada

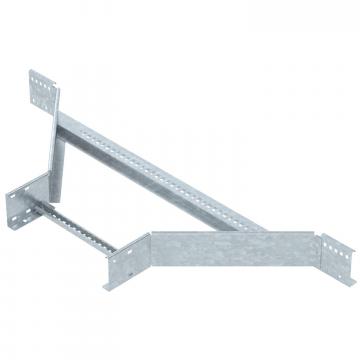

Dogradni-razdjelni element 110 FT	LAA 1140 R3 FT	6225934	Komada	1 Komada
Kutna spojnica 110 FT	LGBE 1140 FT	6225514	Komada	1 Komada
Zaštitna kapica	SKH 110 OR	6222553	Par	20 Par
Priključni element FT	LAS 110 FT	6221424	Komada	10 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Zaštitni lim	LALB 40 FT	6221874	Komada	1 Komada
